ПК12-2 переключатель

ПК12-2 переключатель

Характеристики

7

Описание

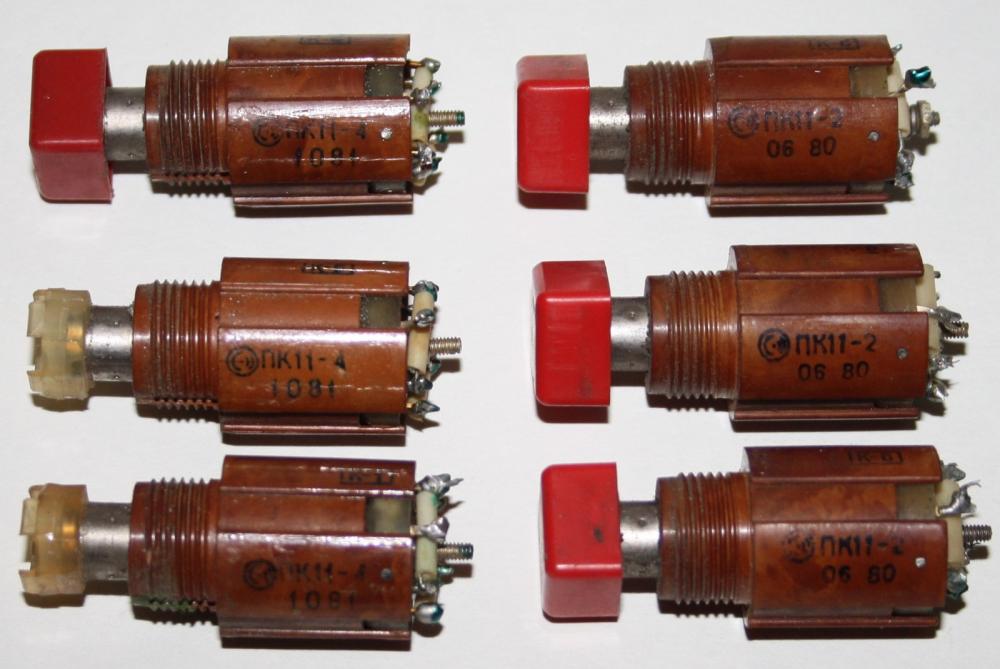

ПК12-2 переключатель кнопочный ручного управления применяется для коммутации электрических цепей постоянного тока и переменного тока в радиоэлектронной аппаратуре. Кнопки крепятся в отверстиях на панели путём фиксации с помощью резьбового соединения. Климатическое исполнение УХЛ. Световой элемент, используемый в кнопках ПК11 и ПК13 – миниатюрная лампа накаливания типа СМН-9-60  напряжение питания 9 В.

Условные обозначения :

ПК12-2.
ПК12 – Серия кнопки: переключатель кнопочный.
1 – типономинал, определяющий, размер клавиши;
13х13 мм (размер клавиши 1…4),18,5х18,5 мм (размер клавиши 5…14).
Кнопки изготавливаются с клавишами пяти цветов:
Белая - 1, 2, 5, 10.
Красная - 3, 4, 6, 11.
Зеленая - 7, 12.
Желтая - 8, 13.
Прозрачная - 9, 14.

Технические характеристики :

Коммутируемое напряжение постоянного тока - от 1х10-4 –до 36 В. Коммутируемое напряжение переменного тока -от 1х10-4 –до 250 В. Коммутируемый ток -при активной нагрузке -от 1х10-6 –до 0,5 А. Сопротивление электрического контакта -0,1 Ом. Полный ход приводного элемента – не более 5,0 мм. Электрическая прочность изоляции -750 В. Сопротивление изоляции -1000 Мом. Рабочая температура окружающей среды -от -60 °C до +70 °C. Масса -15; 20 г. Срок сохраняемости - 10 лет.
