Описание

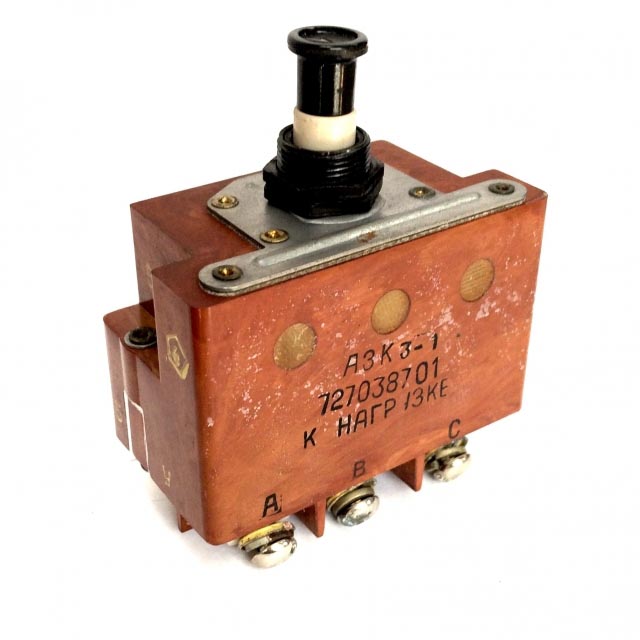

Автомат защиты сети кнопочный трехполюсный АЗК3-1 предназначен для защиты электрических цепей переменного тока от недопустимых по величине и времени протекания токовых перегрузок и токов короткого замыкания.
Технические условия: 8Ю3.619.272 ТУ.
Расшифровка условного обозначения:
АЗК3-1
- АЗК - обозначение типа: автомат защиты сети кнопочный;
- 3 - количество полюсов;
- 1 - номинальный ток, А.
Технические характеристики :
Напряжение сети переменного тока частотой 400 Гц -линейное - 200 В Фазное -115 В . Номинальный ток -1А.2А. 3А. 4А. 5А. 7,5А. 10А. 15А. 20А. 30А.35А. 40А. 50А. Кинематическая связь биметаллической пластины с контактами -со свободным расцеплением . Ток срабатывания электромагнитного расцепителя - 30 мс. Рабочая температура окружающей среды -от -60 °С до +60 °С . Масса -140 г. Гарантийный срок- 10 лет.
