Описание

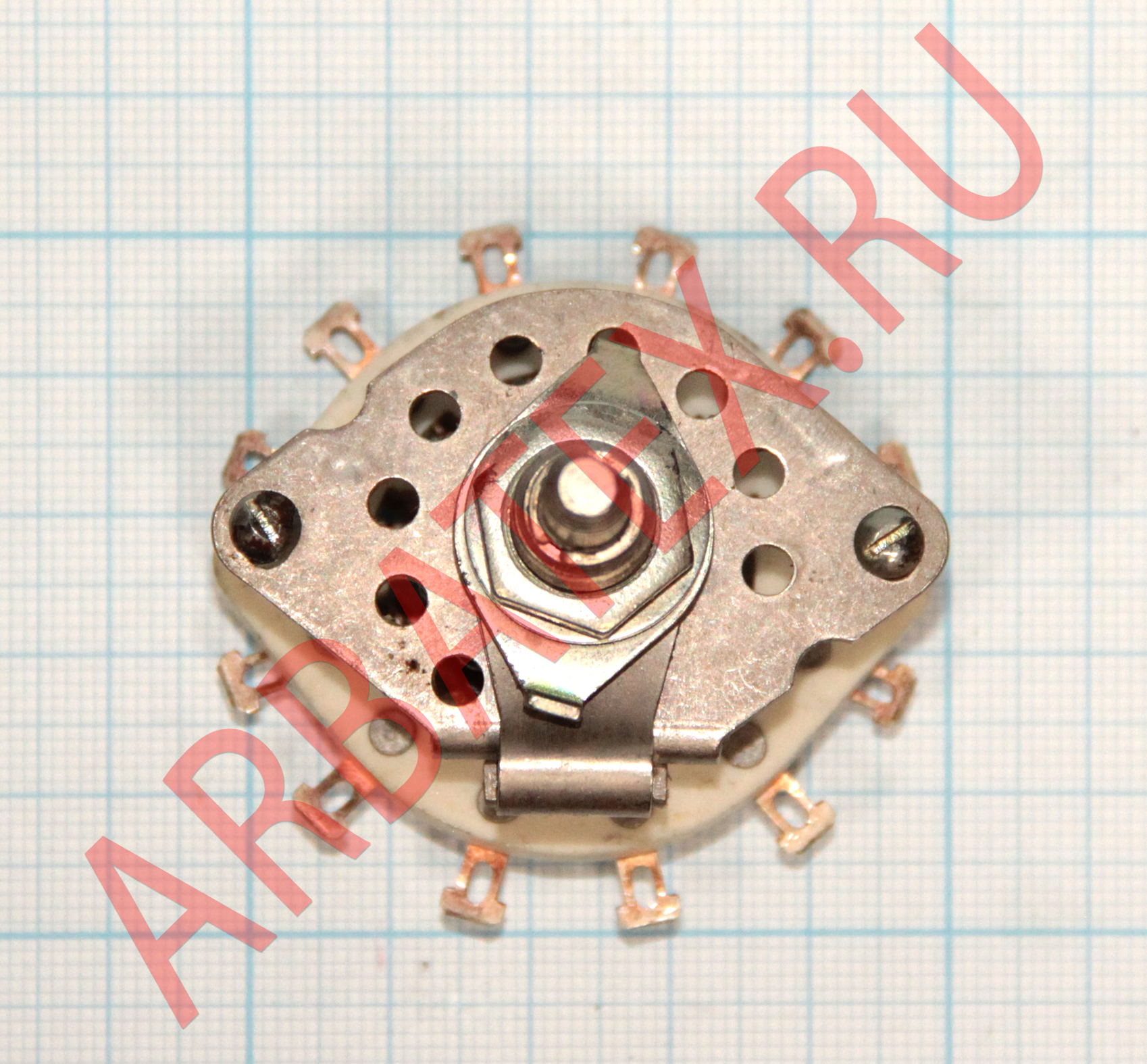

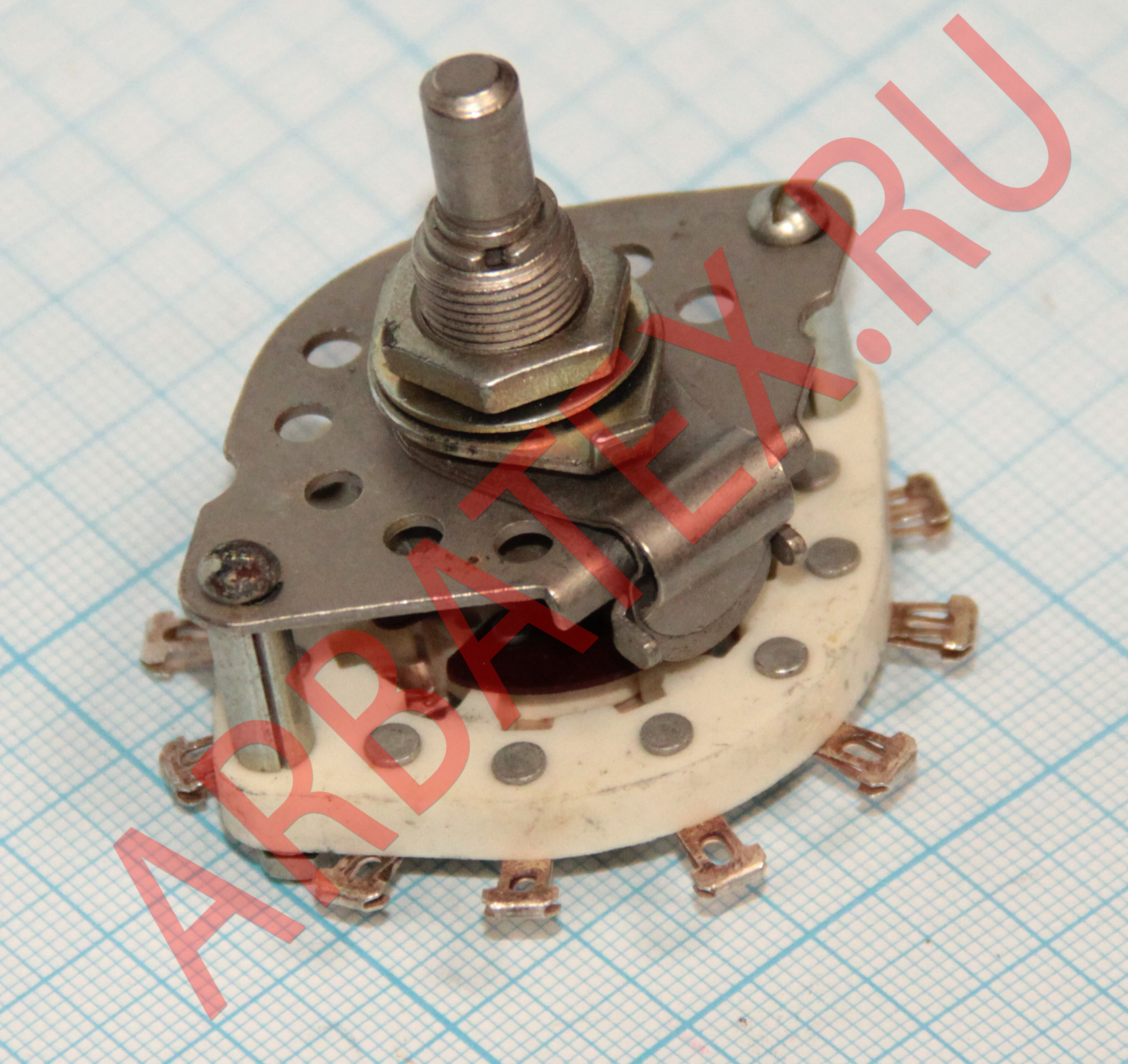

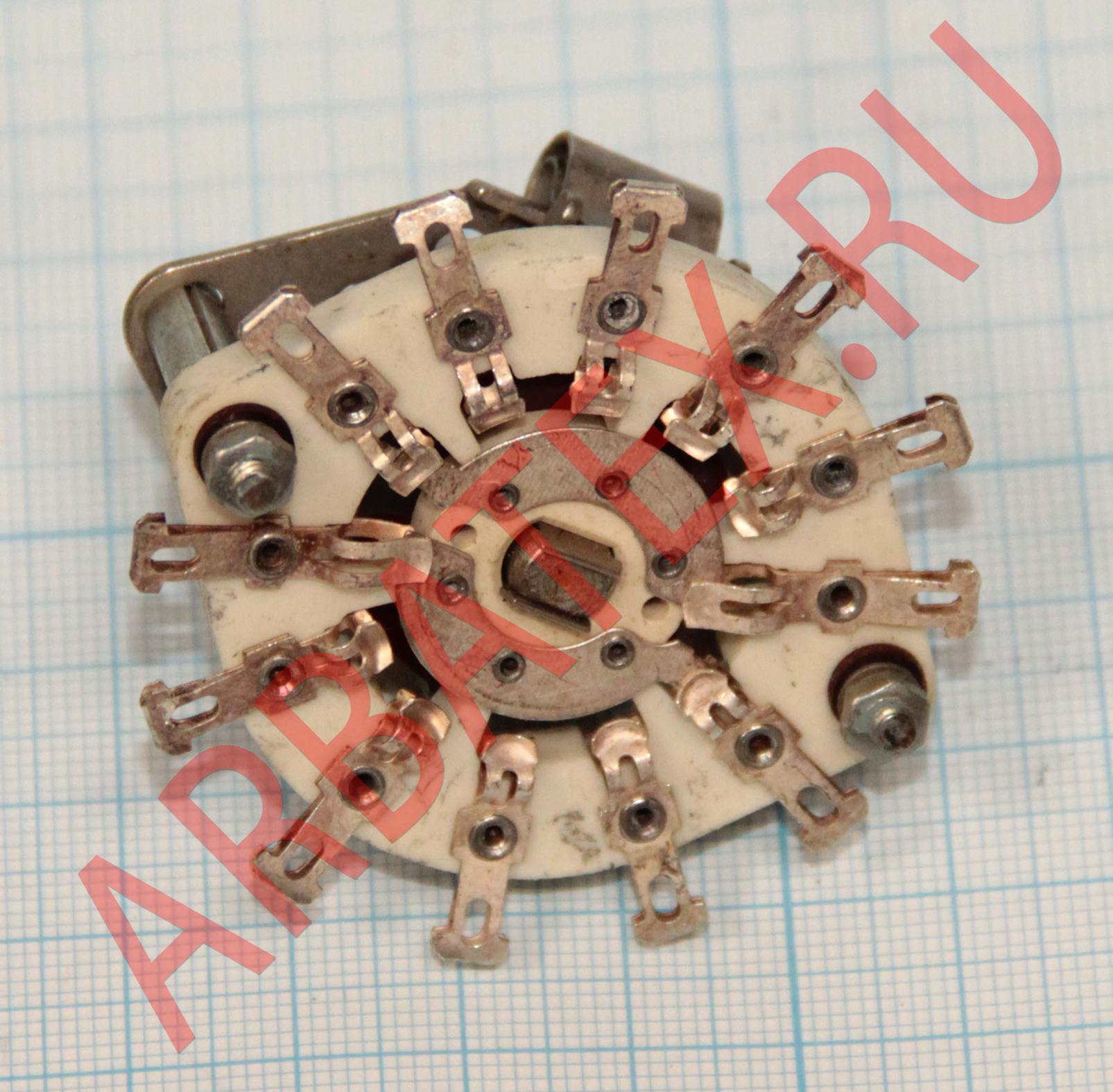

ПГК-5П2Н переключатель галетный керамический применяется в цепи сигнализации и управления с напряжением до 350В, силой тока до 3А и коммутируемой мощностью до 70Вт. Способ крепления – фиксация в отверстии с помощью резьбы оси и гайки переключателя.
Технические характеристики:
Сопротивление контакта, не более, Ом ...... 0,02
Электрическая прочность изоляции, В эфф: ...... 1500
Момент переключения, Н*м ...... от 0,39 до 1,17
Сопротивление изоляции, МОм, не менее ...... 5000
Емкость не более, пФ:
- между контактами ...... 1,5
- между контактами и корпусом ...... 5
Диапазоны рабочих температур,0 С: ...... от минус 60 до 85
Повышенная относительная влажность ...... 98
Минимальная наработка в течении гарантийного срока, ч:
- для приемки «1» ...... 10000
- для приемки «5» ...... 5000
Гарантийный срок с даты изготовления, лет ...... 12
Обозначение переключателей:
Примеры обозначения: ПГК-5П2Н.
ПГК - переключатель галетный с керамическими платами;
2П...11П - число рабочих положений;
2Н...16Н - число направлений;

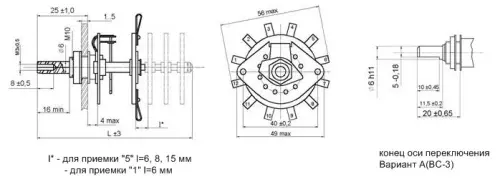

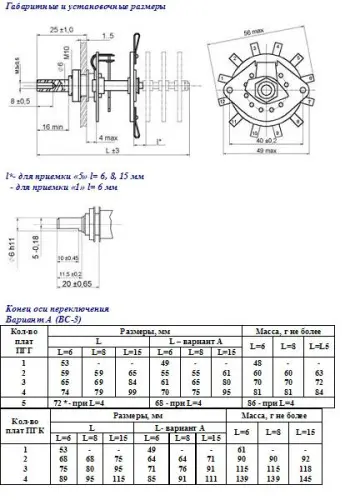

6, 8, 15 - расстояние между платами, мм;
А - ось переключателя по варианту А.
Для переключателей, имеющих ось с конической лыской, после цифры, обозначающей расстояние между платами, буквенное обозначение варианта оси отсутствует.
