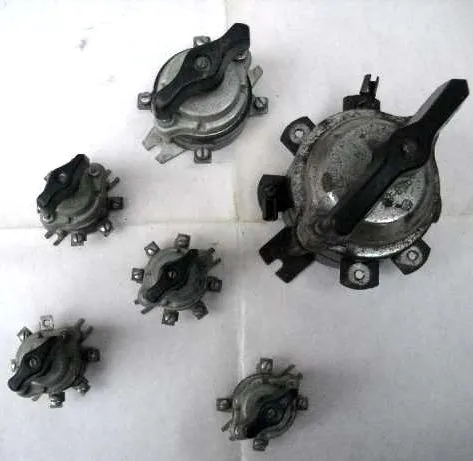

ПВМ2-25 25А пакетный выключатель применяется в сетях постоянного тока напряжением до 440 В и переменного – до 660 В. Устанавливаются в распределительных щитах.
Условные обозначения :
ПВМ2-25 25А.
ПВМ - пакетный выключатель.
2 - число полюсов - от 1 до 4.
25 - величина номинального тока в амперах - 6,3; 10; 16; 25; 40; 63; 100; 160; 200; 250; 400.
XX - условное обозначение числа направлений - Н2 – на два направления; Н3 – на три; Н4 – на четыре; Р – для реверса двигателя.
XXX - климатическое исполнение и категория размещения - У2; У3; У4;Т2; Т3; Т4; ХЛ2; ХЛ3; ХЛ4; УХЛ2; УХЛ3 ; УХЛ4.
Технические характеристики :
Номинальный ток 25 А.
Наибольший отключаемый ток при напряжении: 220 В постоянного и переменного тока 25 А » 380 В переменного тока 16 А Наибольшая частота отключений 300 откл/ч.
Масса 0,47 кг.
