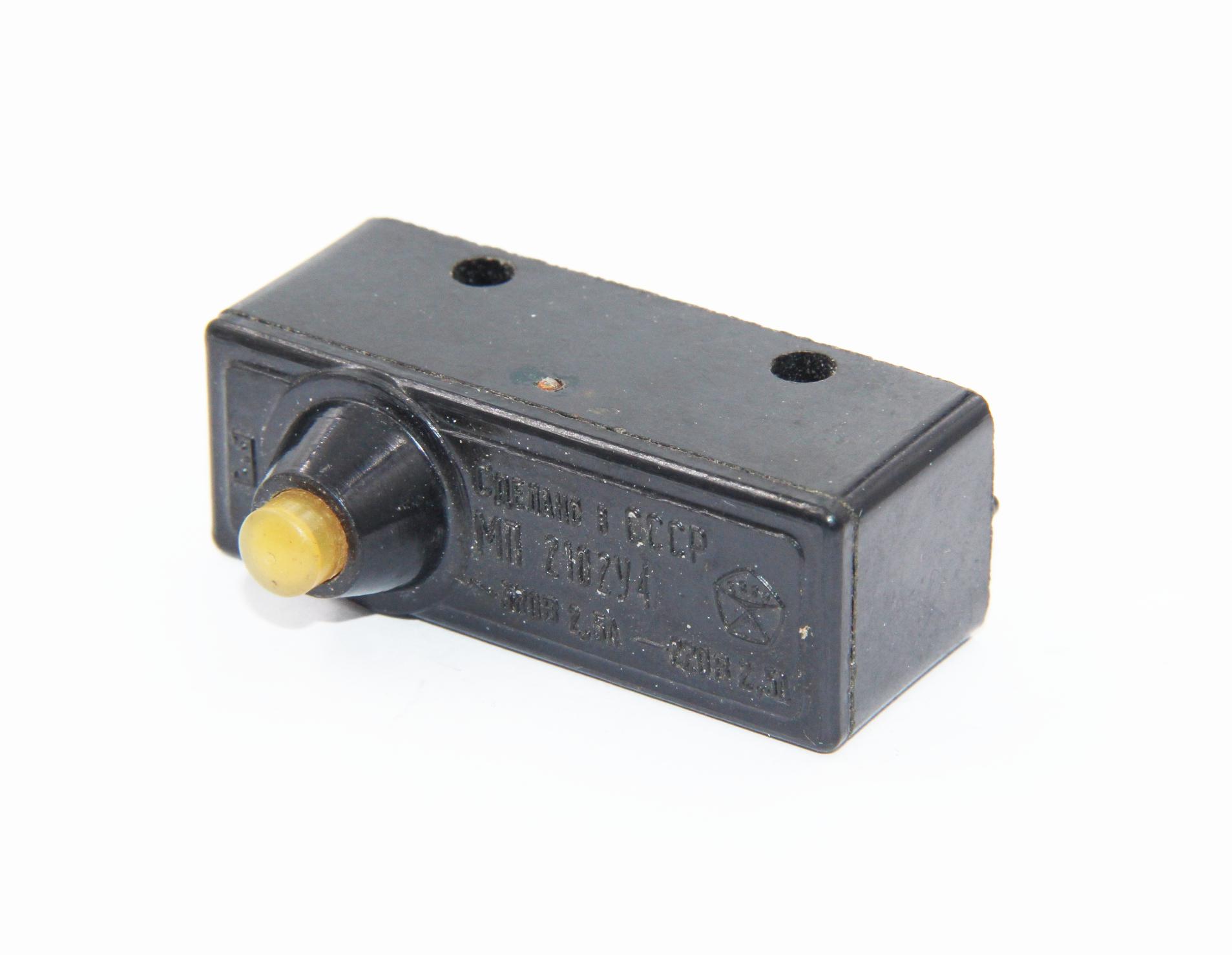

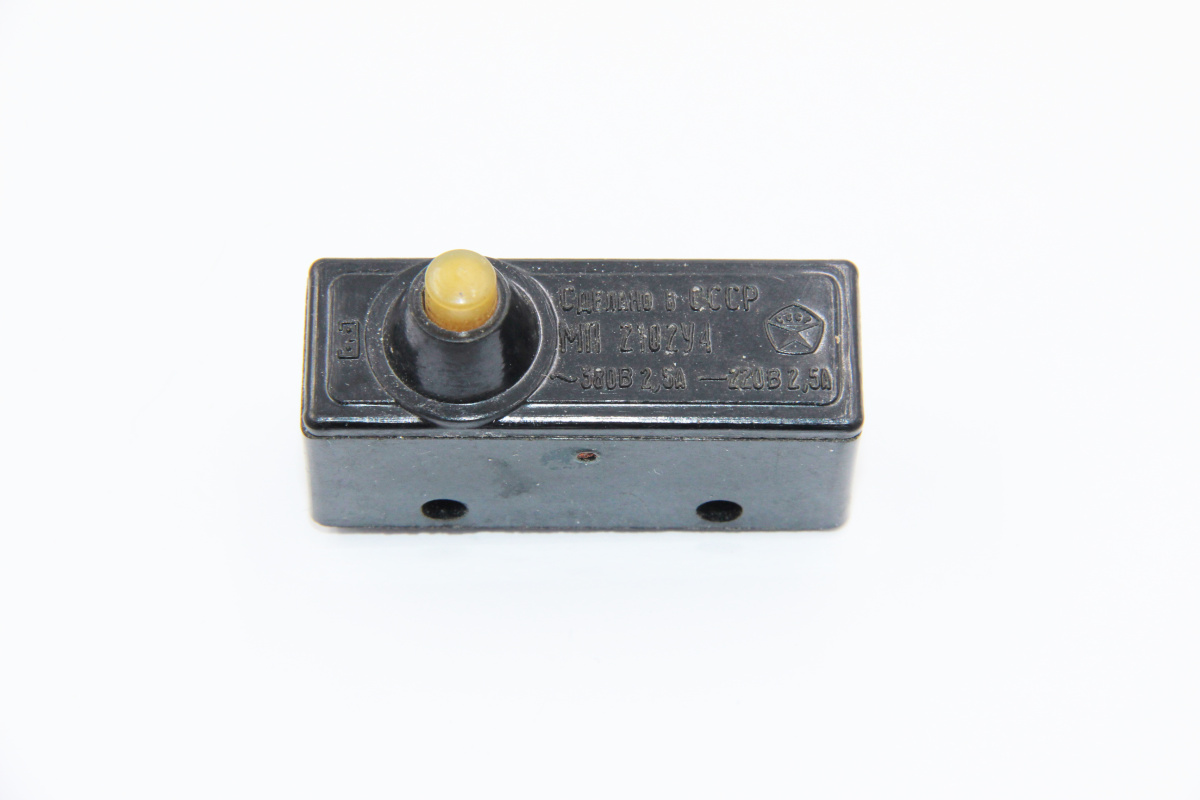

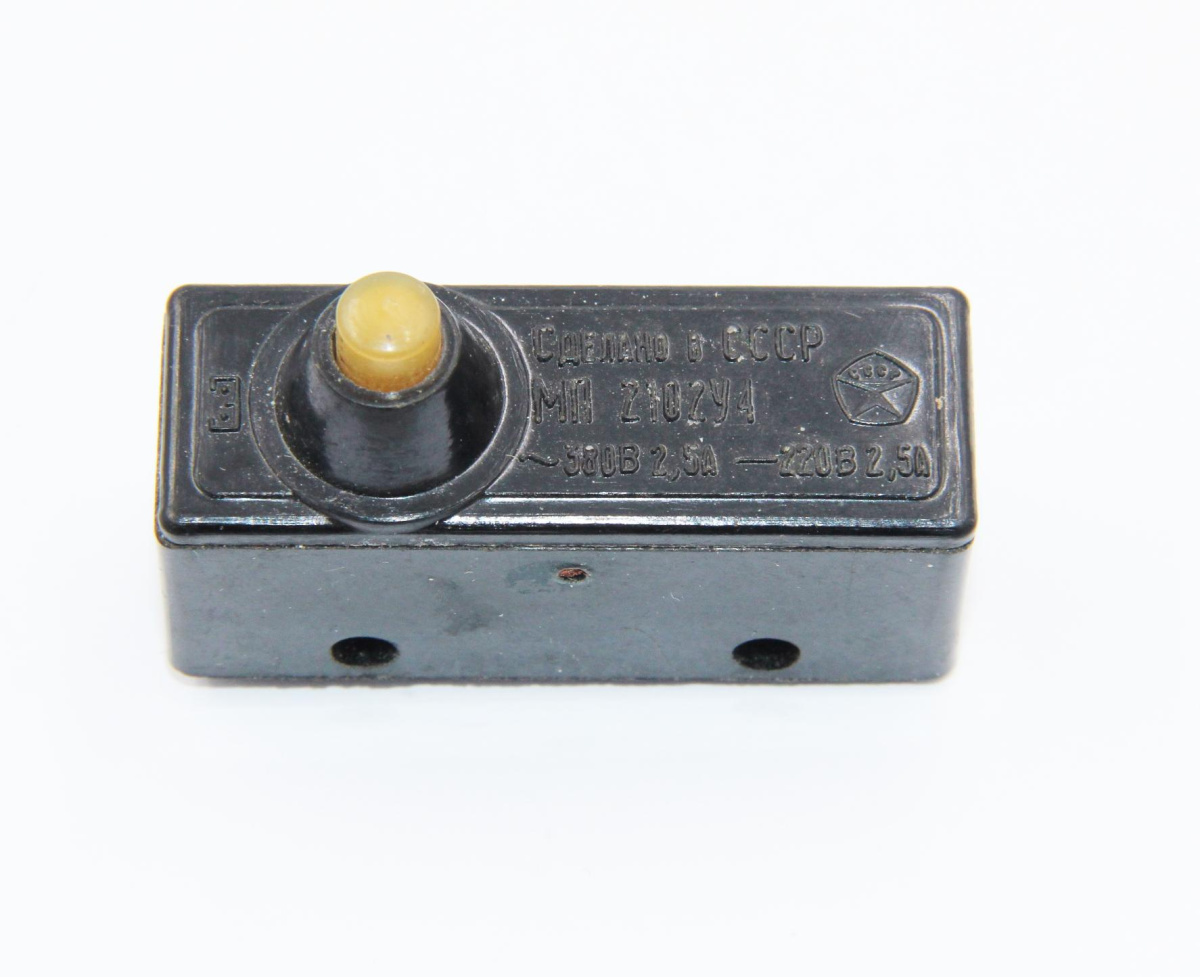

МП2102 У4 исп3 микропереключатель, микровыключатель применяется для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением от 24 до 660 В и постоянного тока напряжением от 24 до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Микровыключатели крепятся путём фиксации в отверстиях на панели с помощью винтового соединения или фронтально, при помощи гаек.
Условные обозначения :
МП2102 У4 исп3.
МП – Обозначение типа микропереключателя.
2 - номер серии.
1 - степень защиты по ГОСТ 14255-69: 1 - IР00; 2 - IР40; 3 - IР54.
02 - вид привода; 01 -Толкатель. 02,04 -Толкатель с увеличенным дополнительным ходом. 05 -Толкатель с поперечным расположением ролика. 05 -Толкатель с шариком. 06 -С рычагом. 07 -С рычагом с роликом. 09 -Селективный инверсный.
Л - индекс модернизации.
У4 - климатическое исполнение; У, Т, УХЛ. и категория размещения (2, 3, 4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

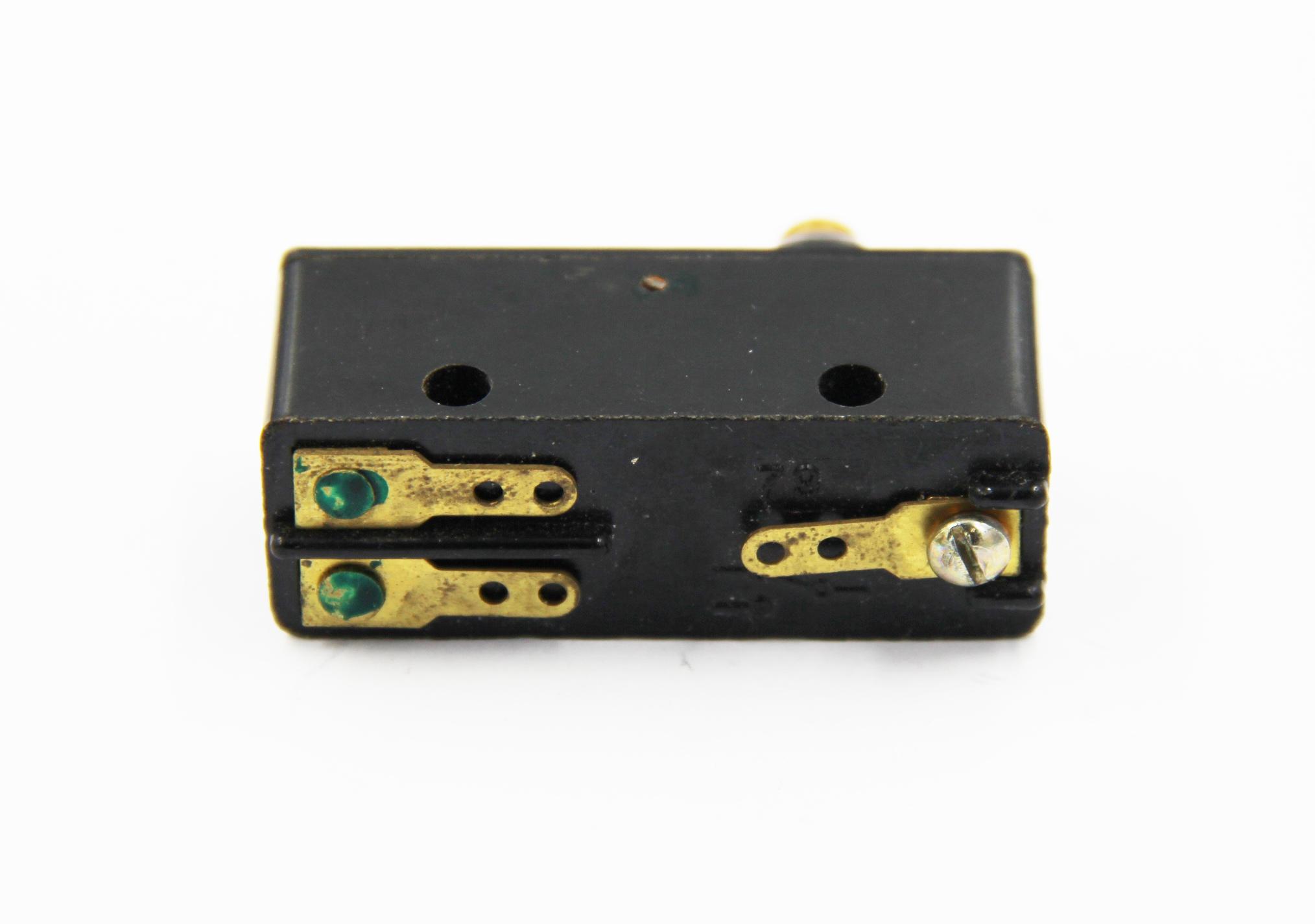

исп.3 – Способ присоединения монтажных проводов: 1, 3, 5 - винтами; 2, 4, 6 - пайкой.
Технические характеристики :
Коммутируемое напряжение -
- постоянный; 24 В; 27 В; 110 В; 220 В; 440 В.
-переменный; 24 В; 40 В; 110 В; 220 В; 380 В; 660 В.
Коммутируемый ток-
- постоянный; 0,1 А; 0,25 А; 0,4 А; 1 А.
- переменный; 0,4 А; 1 А; 1,6 А; 2 А; 2,5 А.
Диапазон рабочих температур - от - 40°С до +80°С.
Гарантийный срок микровыключателей – 3,5 года.
