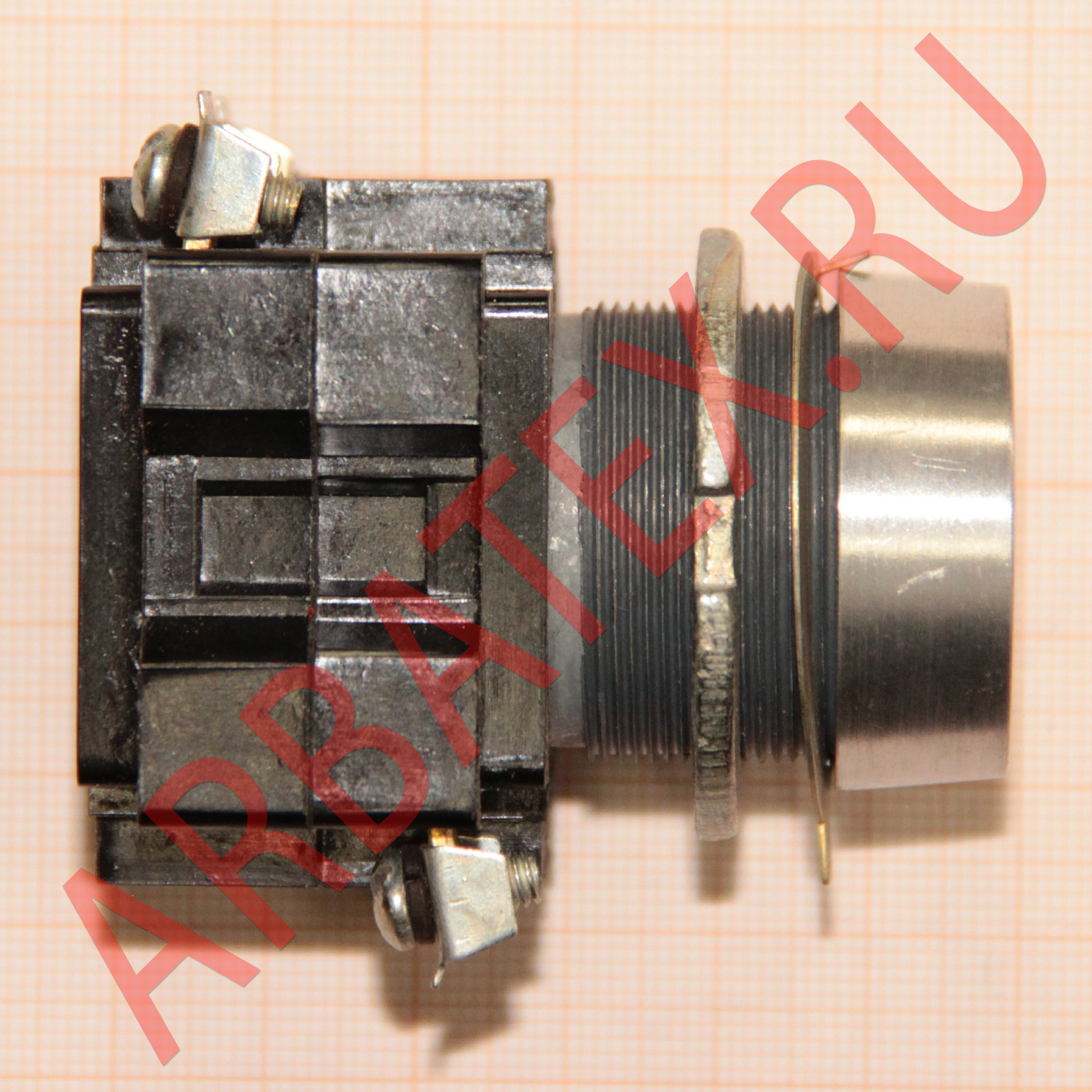

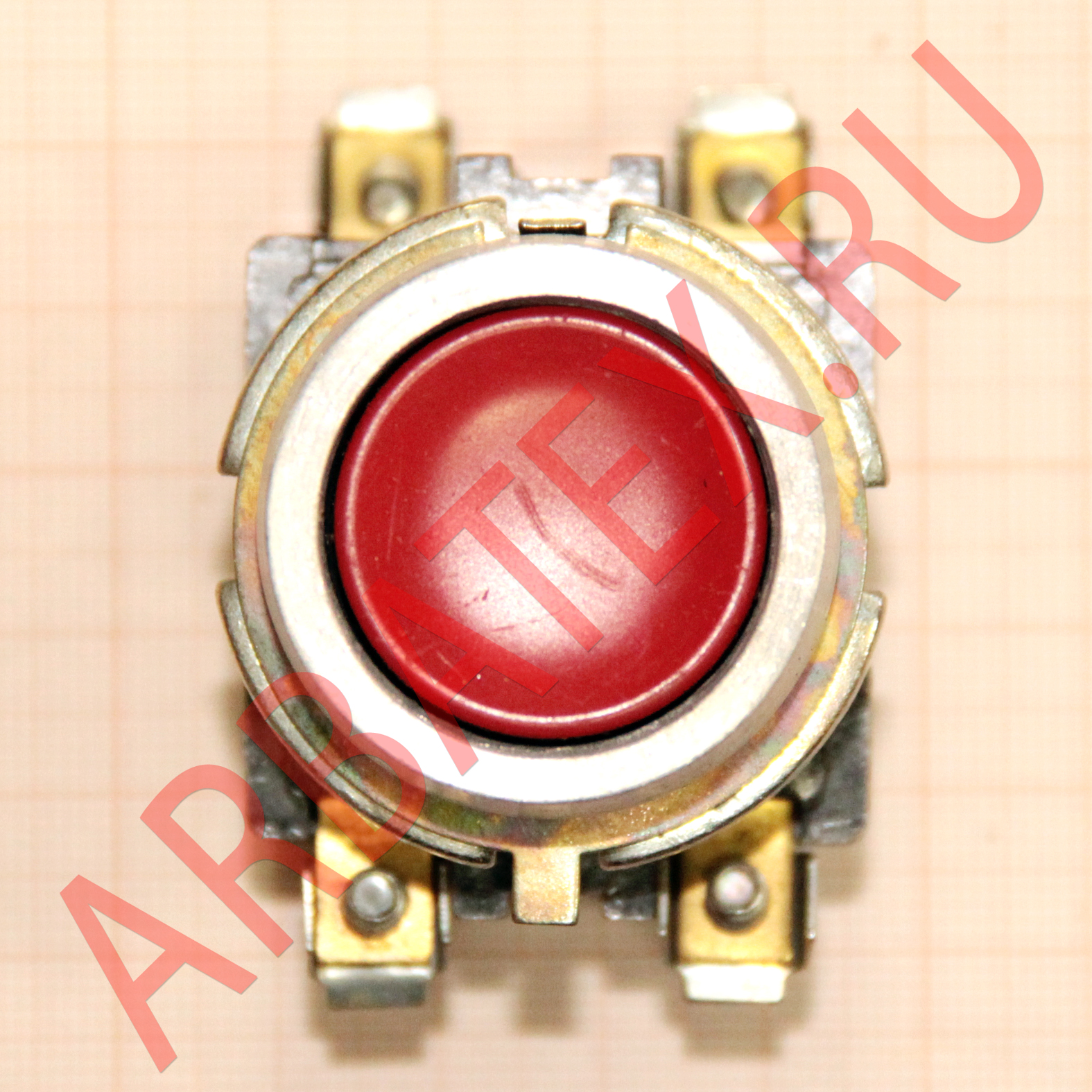

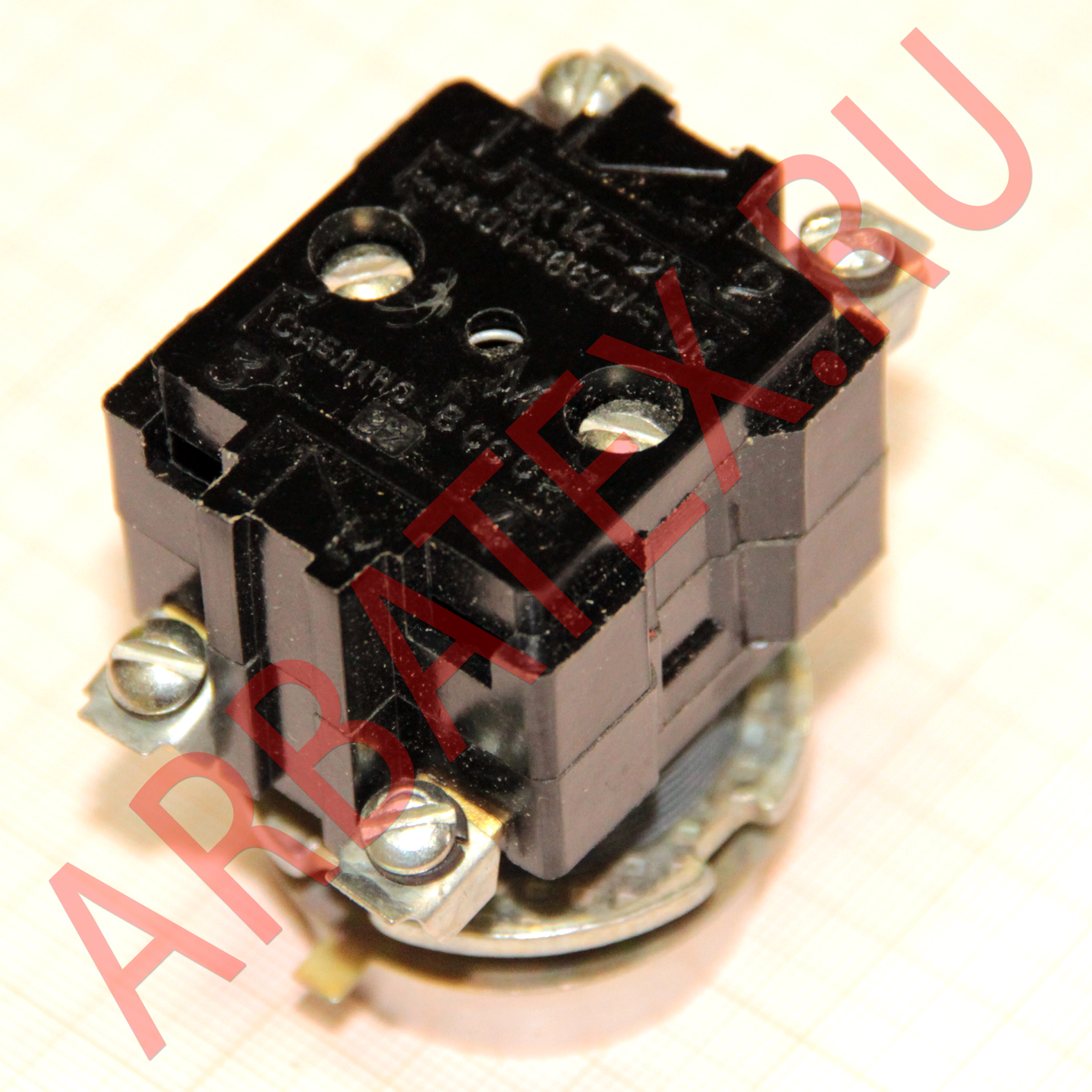

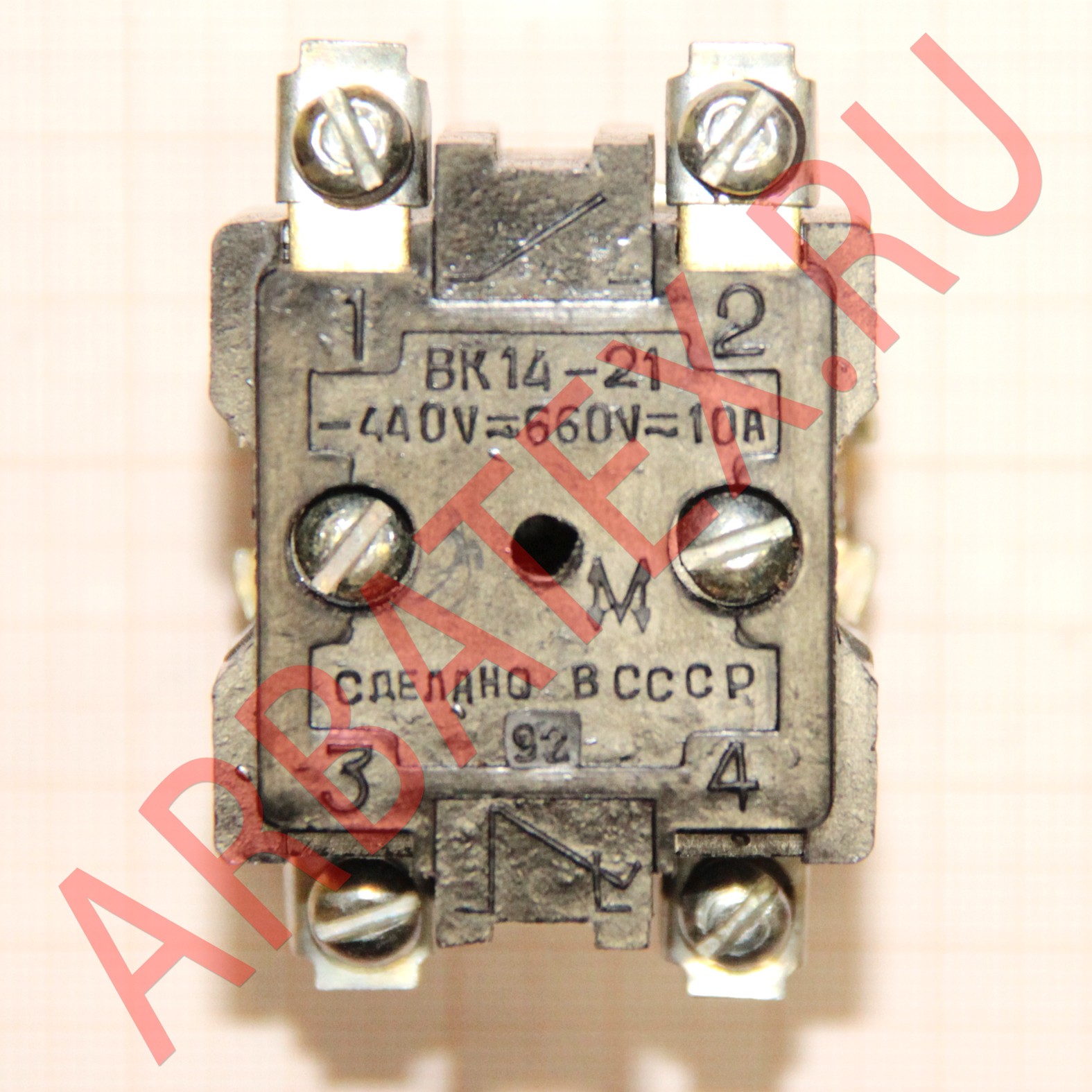

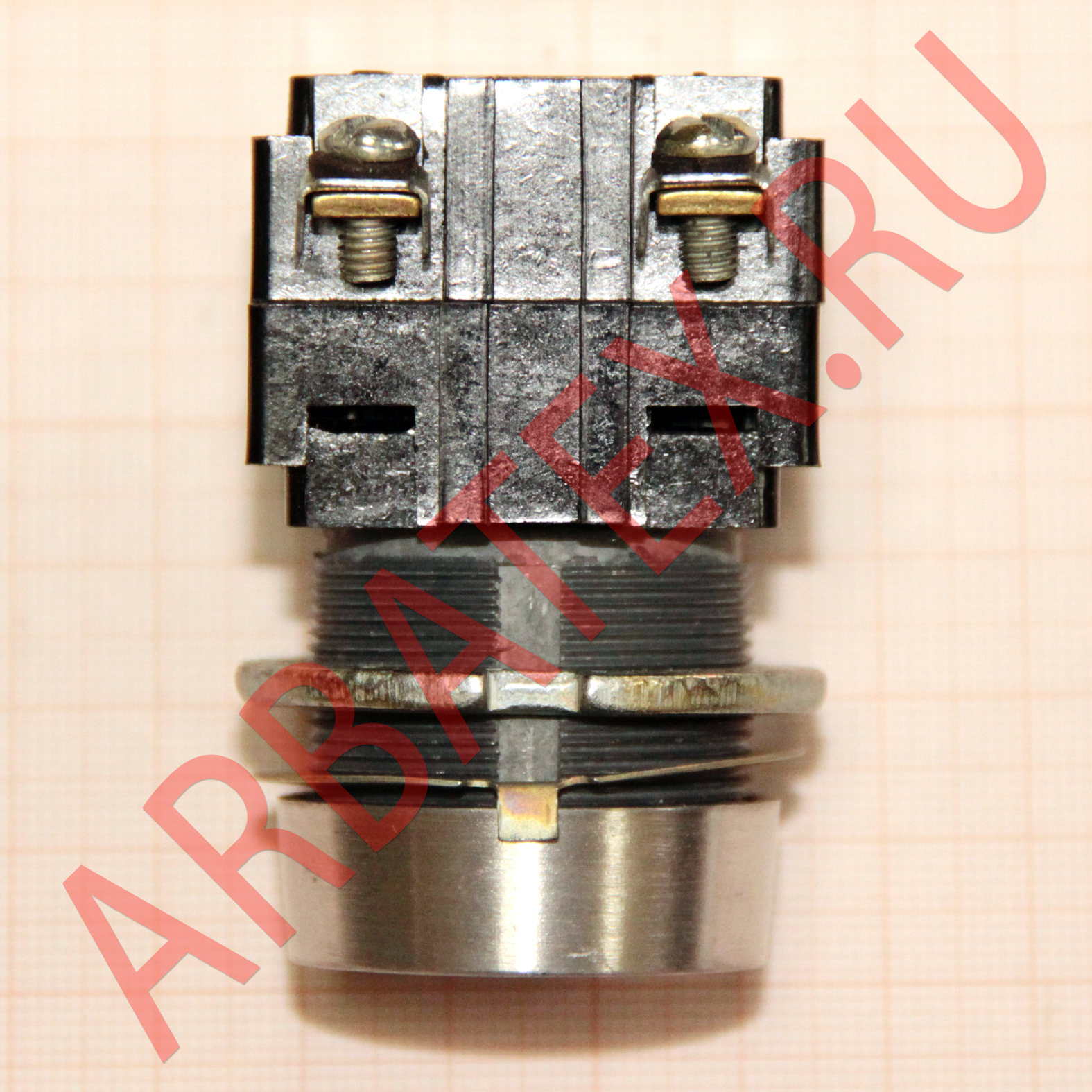

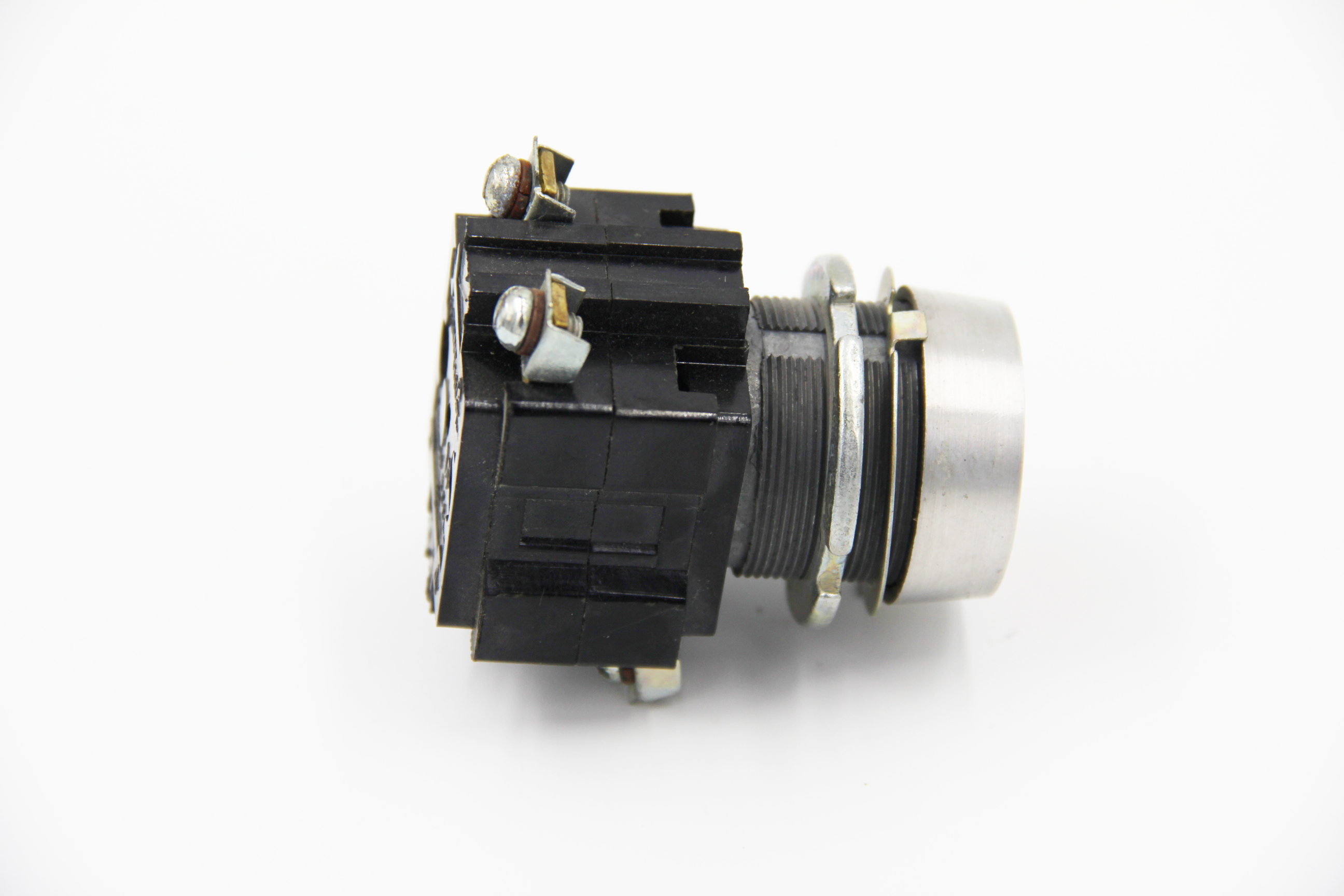

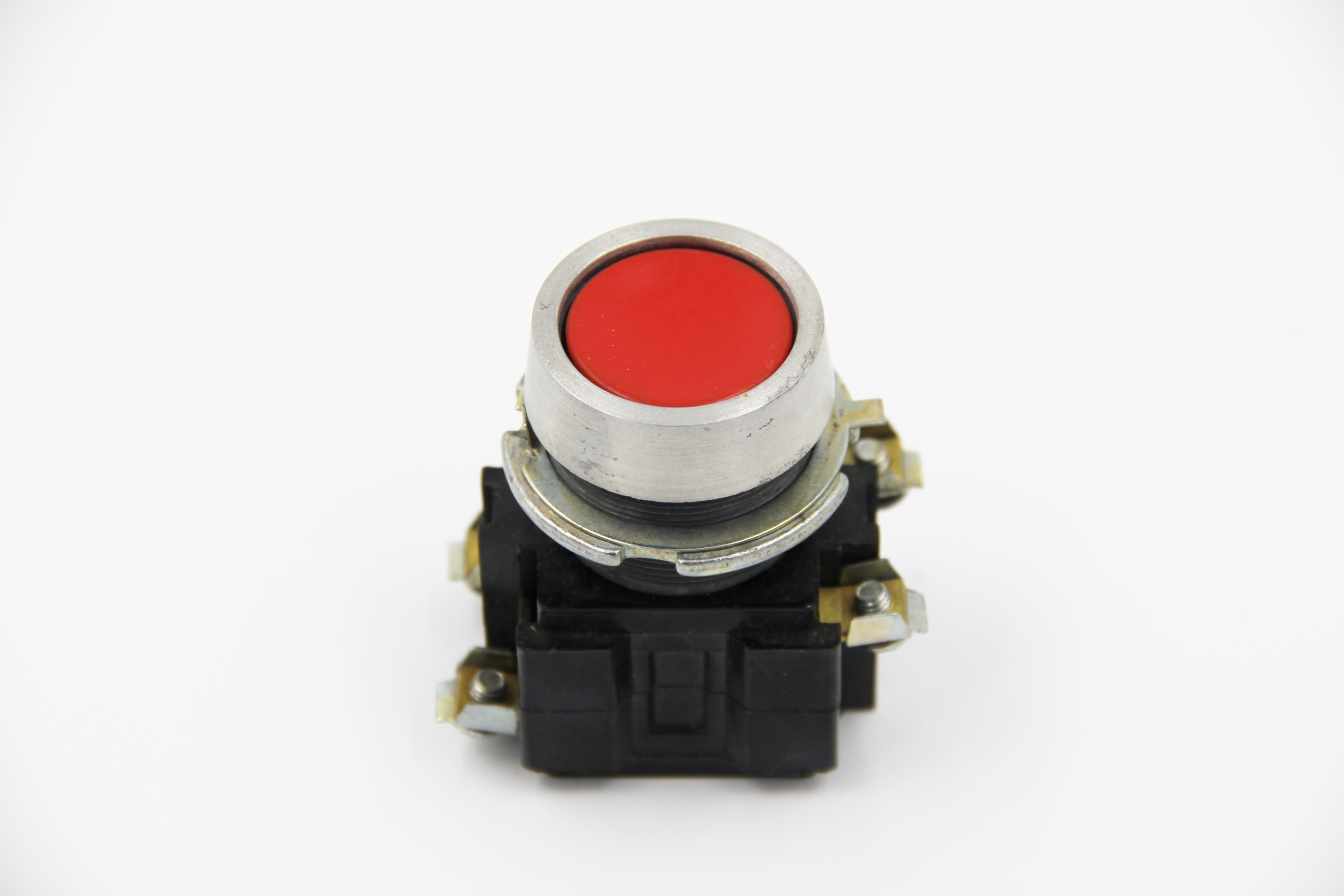

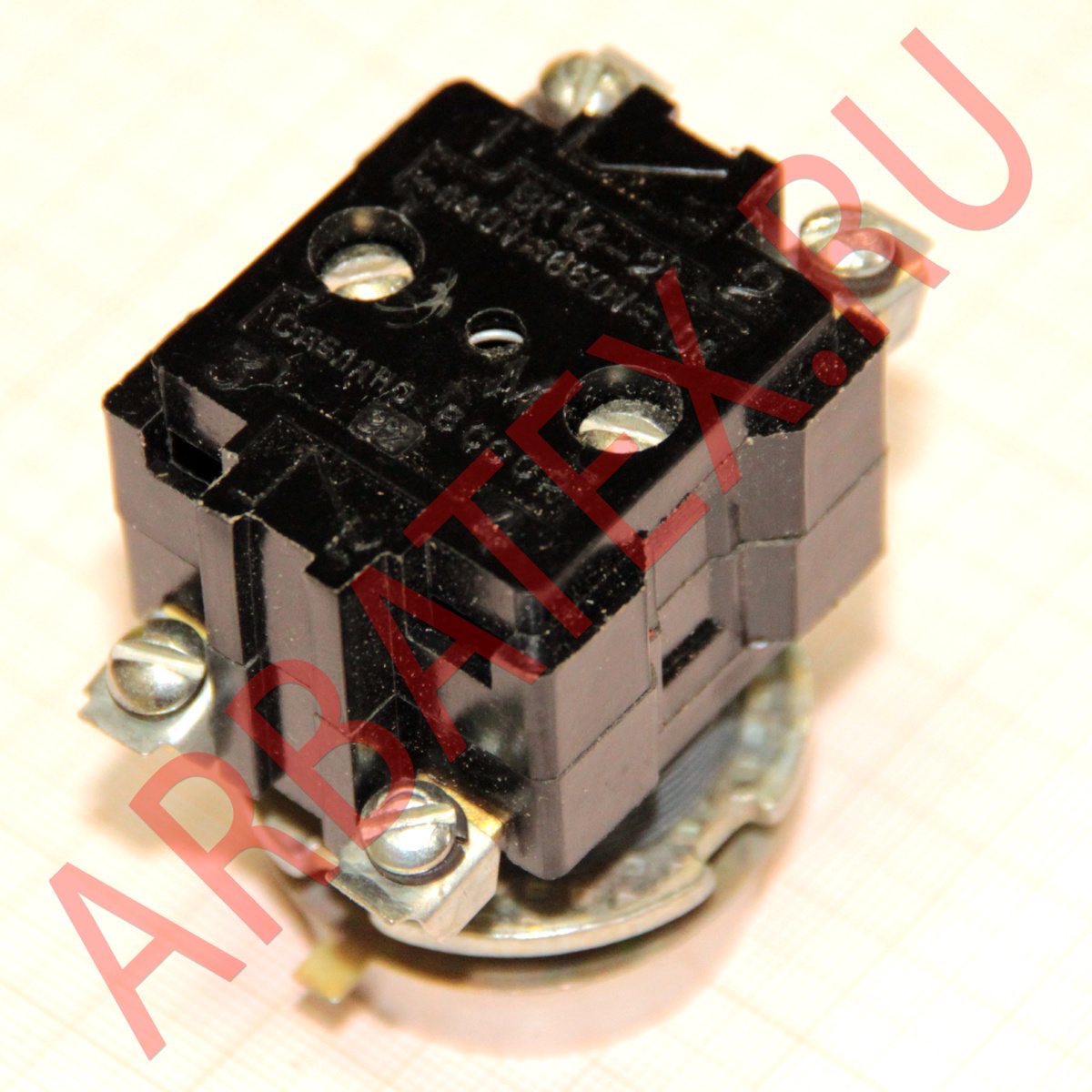

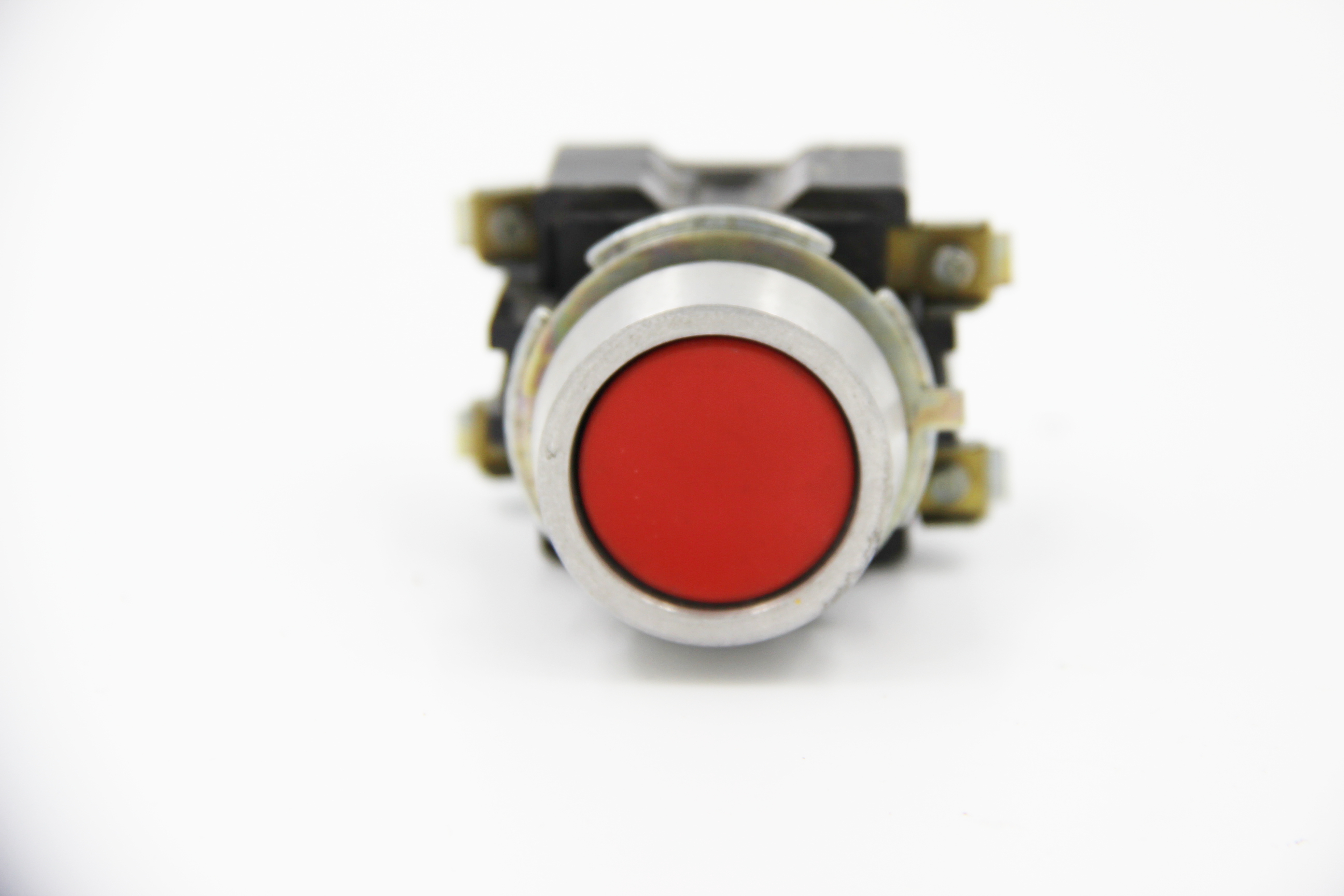

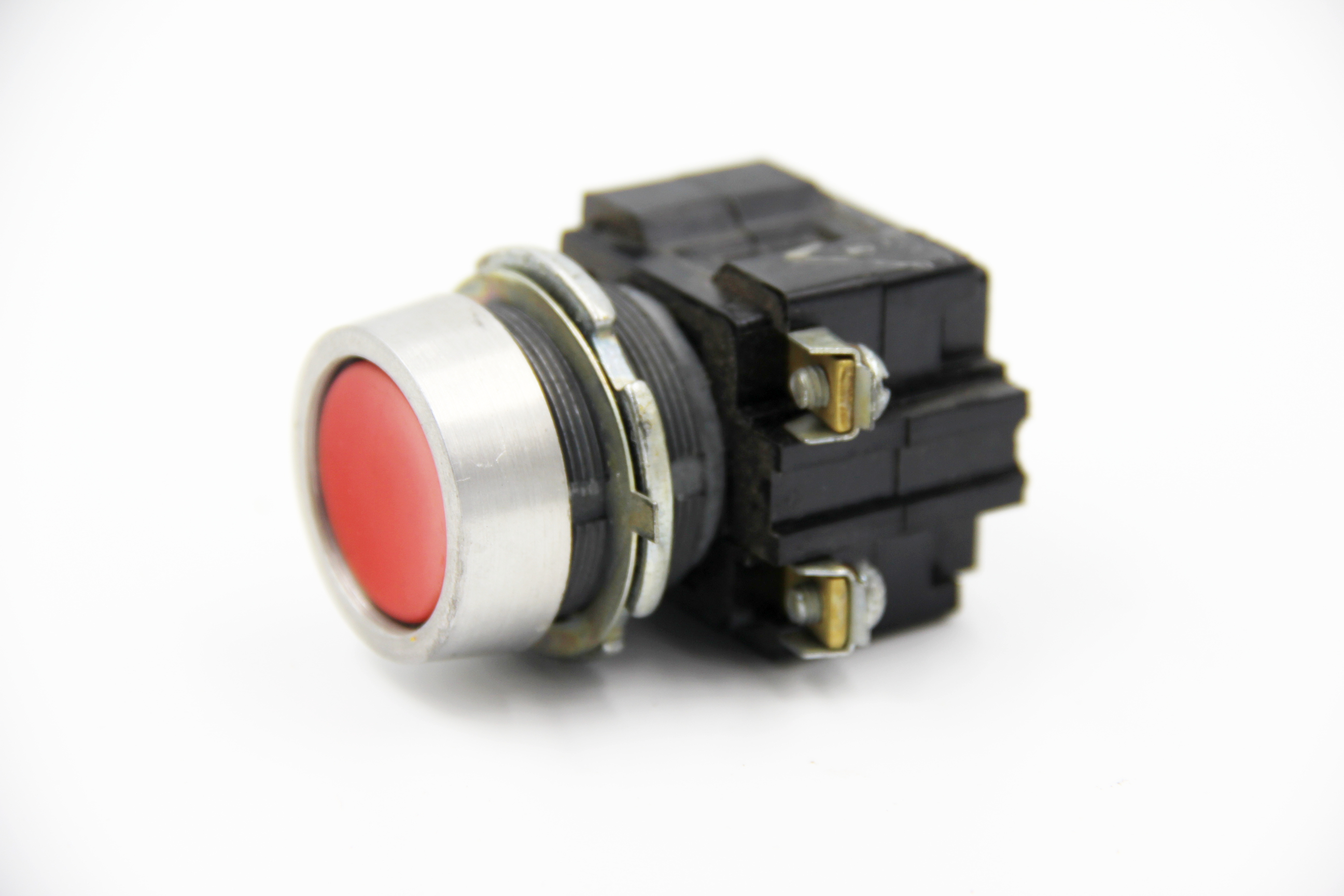

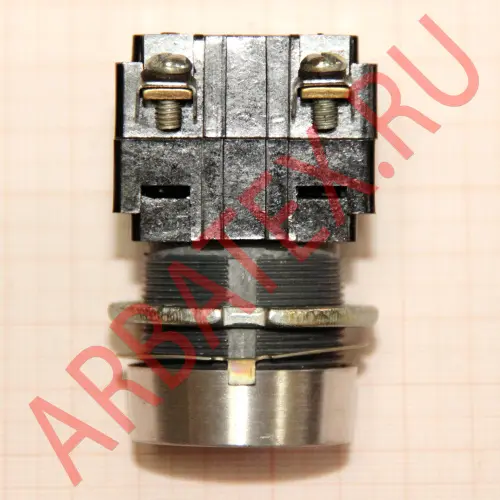

ВК14-21 440-660 10А выключатель кнопочный применяется для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В.
Условные обозначения :
ВК14-21.
ВК - выключатель кнопочный.
14 - номер серии.
21 - номинальный ток 10 А;
Х - материал контакта: Б - исполнение с биметаллическими
контактами; Г - исполнение с медными контактами;
Х - число замыкающих контактов:
0 - контакт отсутствует; 1 - 1 контакт; 2 - 2 контакта;
Х - число размыкающих контактов:
0 - контакт отсутствует; 1 - 1 контакт; 2 - 2 контакта;
Х - вид управляющего элемента:
11 - цилиндрический толкатель; 13 - грибовидный толкатель;
0 - отсутствие фиксации управляющего элемента;
ХХ - степень защиты по ГОСТ 14255-69: 50 - IР50; 54 - IР54;
Х3 - климатическое исполнение - УХЛ, Т.
Технические характеристики :
Коммутируемое напряжение,
постоянного тока - от 24 – до 220 В.
переменного тока - 220 В.
Коммутируемый ток - от 0,05 – до 0,4 А.
Диапазон рабочих температур - от - 40°С до + 60°С.
Гарантийный срок - 3 года.
