ПТ55-12В тумблер

ПТ55-12В тумблер

Характеристики

48Q0V6U9G

Описание

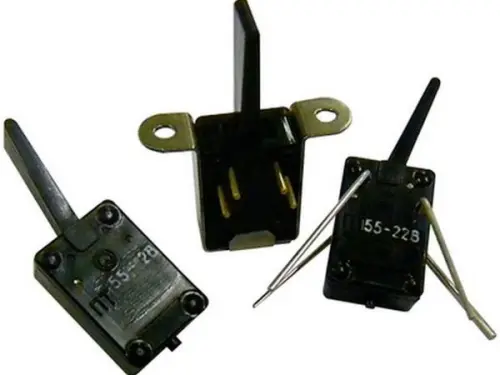

ПТ55-12В переключатель тумблерный миниатюрный изготавливается в исполнении для умеренного и холодного климата, применяется для печатного и объемного монтажа. Конструктивно тумблер ПТ55 различают по способу крепления к плате и виду выводов: (ПТ55-1-ПТ55-10)-  крепление пайкой, вывода короткие, (ПТ55-11-ПТ55-20)- крепление винтами при помощи обоймы, вывода короткие, (ПТ55-21-ПТ55-30)- крепление пайкой при торцевом и боковом положениях на печатной плате, вывода удлиненные.

Условные обозначения :

ПТ55-12В.
ПТ55 – Серия тумблера: переключатель тумблерный.
12 – после дефиса – типономинал, определяющий способ крепления и вид выводов (от 1 до 30; см. выше).
В – климатическое исполнение.

Технические характеристики :

Коммутируемый ток от 1х10-6 до 0,1 А при напряжении от 1х10-4 до 250 В. Сопротивление изоляции – не менее 1 000 Мом. Сопротивление электрического контакта – не более 0,05 Ом. Электрическая прочность изоляции – 750 Вэфф. Диапазон рабочих температур – от минус 60С до +85С. Усилие переключения – от 0,294 до 4,9 Н (от 0,03 до 0,5 кгс). Срок сохраняемости изделий - 15 лет.
