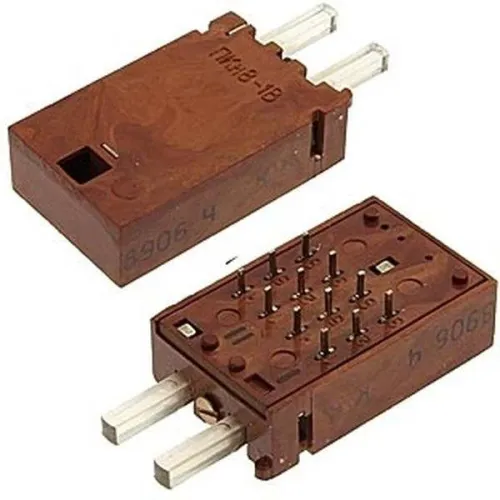

ПКН8-4В-9В переключатель

ПКН8-4В-9В переключатель

Характеристики

48Q0V6U62

Описание

ПКН8-4В-9В переключатель кнопочный применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Контактная система ножевого типа имеет выводы, позволяющие производить как навесной монтаж проводами, так и установку на печатные платы. Переключатель выполняется в исполнении от 2 до 5 кнопок с фиксацией и блокировкой каждой кнопки, без фиксации с 4 и 5 кнопками как со световой сигнализацией, так и без нее.

Условные обозначения :

ПКН8-4В-9В.
ПКН – Тип кнопки - переключатель кнопочный.
8 - порядковый номер разработки.
4В - конструктивное исполнение 1-7.
9 - без световой сигнализации.
В - всеклиматическое исполнение.

Технические характеристики :

Напряжение сети - 1·10-3-60 В. Номинальный ток - 1·10-6-0,5. Номинальное напряжение -30 Вт/(В·А) .Сопротивление электрического контакта - 0,05 Ом. Электрическая прочность изоляции -500 В. Рабочая температура окружающей среды -от -60 °С  до +70 °С .Сопротивление изоляции не менее -1000 МОм. Гарантийный срок - 12 лет.
