ПКН43ФН-2Л-15-1-4-4В переключатель

Каталог Переключатели, Кнопки, Тумблеры ПКН43ФН-2Л-15-1-4-4В переключатель

ПКН43ФН-2Л-15-1-4-4В переключатель

Каталог Переключатели, Кнопки, Тумблеры ПКН43ФН-2Л-15-1-4-4В переключатель

Характеристики

48Q0V6U55

Описание

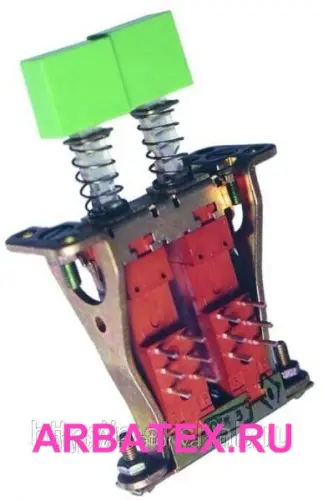

ПКН43ФН-2Л-15-1-4-4В переключатель кнопочный применяется для коммутации электрических цепей постоянного и переменного токов в измерительной, вычислительной, информационно-логической и другой аппаратуре с объемным и печатным монтажом.

Условные обозначения :

ПКН43ФН-2Л-15-1-4-4В.
ПКН — тип: переключатель кнопочный.
43 — порядковый номер разработки.
ФН -конструктивное исполнение - Ф — наличие фиксации включенной кнопки; Б — наличие блокировки, исключающей одновременное включение двух любых рядом стоящих кнопок; В — взаимовыключение, т.е. выключение включенной кнопки производят нажатием на любую другую, либо одновременно на две любые, рядом стоящие кнопки; Н 15— выключение кнопки от повторного нажатия.
шаг по ячейкам, а для переключателей с одной ячейкой — размер кнопки, мм: 15, 20.
1 -количество ячеек в переключателе: 1-11.
4— количество контактов в ячейке - с выводами на две стороны: 2, 4, 6, 8.
4 -цвет кнопок или цвет светофильтра для переключателей со световой сигнализацией -1 — зеленый; 2 — желтый; 3 — серый; 4 — красный; 5 — синий.

Технические характеристики :

Для переключателей с контактами, покрытыми золотом - коммутируемое постоянное и переменное напряжение - от 0,05 до 36 В. Коммутируемый ток -от 1·10^-6 до 0,1 А. Для переключателей с контактами, покрытыми серебром -от 0,1 до 250 В. Коммутируемый ток - при индуктивной нагрузке от 0,01 до 0,25 А, при активной нагрузке от 0,01 до 1 А . Мощность - не более 20 Вт. Электрическая прочность изоляции -1050 В (эфф.). Сопротивление электрического контакта – не более 0,02 Ом. Рабочая температура окружающей среды -от -60 °С  до +85 °С .Сопротивление изоляции не менее -1000 МОм. Гарантийный срок - 15 лет.
