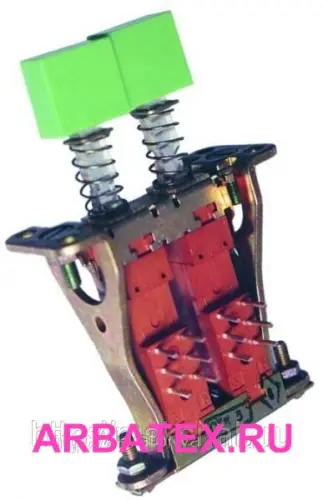

ПКН43-ФН-2-15-3-2-2В переключатель

Каталог Переключатели, Кнопки, Тумблеры ПКН43-ФН-2-15-3-2-2В переключатель

ПКН43-ФН-2-15-3-2-2В переключатель

Каталог Переключатели, Кнопки, Тумблеры ПКН43-ФН-2-15-3-2-2В переключатель

Характеристики

48Q0V6U4S

Описание

ПКН43-ФН-2-15-3-2-2В переключатель кнопочный применяется для коммутации электрических цепей постоянного и переменного токов в измерительной, вычислительной, информационно-логической и другой аппаратуре с объемным и печатным монтажом.

Условные обозначения :

ПКН43-ФН-2-15-3-2-2В.
ПКН — тип: переключатель кнопочный.
43 — порядковый номер разработки.
ФН — конструктивное исполнение:
Ф — наличие фиксации включенной кнопки; Б — наличие блокировки, исключающей одновременное включение двух любых рядом стоящих кнопок; В — взаимовыключение, т.е. выключение включенной кнопки производят нажатием на любую другую, либо одновременно на две любые, рядом стоящие кнопки; Н — выключение кнопки от повторного нажатия.
2 — покрытие контактов:
1 — золото; 2 — серебро; 1Л — золото для облегченных условий коммутации; 2Л — серебро для облегченных условий коммутации.
15 — шаг по ячейкам, а для переключателей с одной ячейкой — размер кнопки, мм: 15, 20.
3 — количество ячеек в переключателе: 1-11.
2 — количество контактов в ячейке:
с выводами на две стороны: 2, 4, 6, 8.
2 — цвет кнопок или цвет светофильтра для переключателей со световой сигнализацией:
1 — зеленый; 2 — желтый; 3 — серый; 4 — красный; 5 — синий.
В — всеклиматическое исполнение.
