Характеристики

48Q0V6U4Q

Описание

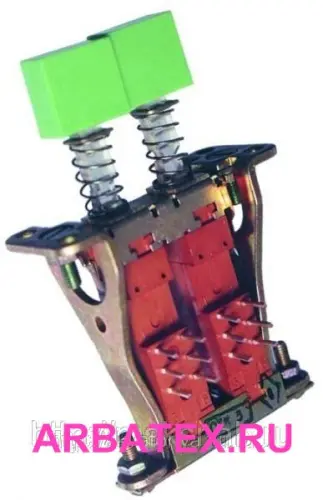

ПКН43-ФН-2-15-1-4-3В переключатель кнопочный применяется для коммутации электрических цепей постоянного и переменного токов в измерительной, вычислительной, информационно-логической и другой аппаратуре с объемным и печатным монтажом.

Условные обозначения :

ПКН43-ФН-2-15-1-4-3В.
ПКН — тип: переключатель кнопочный.
43 — порядковый номер разработки.
ФН — конструктивное исполнение:
Ф — наличие фиксации включенной кнопки; Б — наличие блокировки, исключающей одновременное включение двух любых рядом стоящих кнопок; В — взаимовыключение, т.е. выключение включенной кнопки производят нажатием на любую другую, либо одновременно на две любые, рядом стоящие кнопки; Н — выключение кнопки от повторного нажатия.
2 — покрытие контактов: 1 — золото; 2 — серебро; 1Л — золото для облегченных условий коммутации; 2Л — серебро для облегченных условий коммутации.
15 — шаг по ячейкам, а для переключателей с одной ячейкой — размер кнопки, мм: 15, 20.
1 — количество ячеек в переключателе: 1-11.
4 — количество контактов в ячейке:с выводами на две стороны: 2, 4, 6, 8.
3 — цвет кнопок или цвет светофильтра для переключателей со световой сигнализацией: 1 — зеленый; 2 — желтый; 3 — серый; 4 — красный; 5 — синий.
В - всеклиматическое исполнение.

Технические характеристики :

Для переключателей с контактами, покрытыми золотом - коммутируемое постоянное и переменное напряжение - от 0,05 до 36 В. Коммутируемый ток -от 1·10^-6 до 0,1 А. Для переключателей с контактами, покрытыми серебром -от 0,1 до 250 В. Коммутируемый ток - при индуктивной нагрузке от 0,01 до 0,25 А, при активной нагрузке от 0,01 до 1 А . Мощность - не более 20 Вт. Электрическая прочность изоляции -1050 В (эфф.). Сопротивление электрического контакта – не более 0,02 Ом. Рабочая температура окружающей среды -от -60 °С  до +85 °С .Сопротивление изоляции не менее -1000 МОм. Гарантийный срок - 15 лет.
