Характеристики

48Q0V6U03

Описание

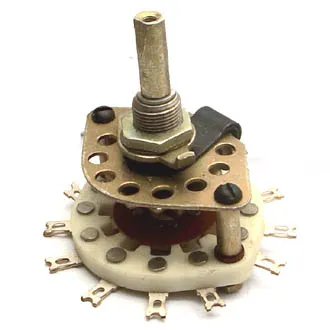

ПГК-2П12Н-6А переключатель галетный керамический применяется в цепи сигнализации и управления с напряжением до 350В, силой тока до 3А и коммутируемой мощностью до 70Вт. Способ крепления – фиксация в отверстии с помощью резьбы оси и гайки переключателя.

Условные обозначения :

ПГК-2П12Н-6А.
ПГК – Тип разъема: переключатель галетный с керамическими платами.
2П – Число рабочих положений: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 21.
12Н – Число направлений: 1, 2, 3, 4, 5, 6, 8, 9, 12, 16.
6 – Расстояние между галетами (платами): 6 мм, 8 мм, 11 мм, 13 мм, 15 мм.
А – Вариант конструктивного исполнения оси вала: А - ось с прямой лыской (ВС-3); без буквы - ось с конической лыской; Б - ось круглая с накаткой.

Технические характеристики :

Сопротивление контакта, не более - 0,02 Ом. Напряжение -от 0,005 В – до 350 В. Ток -от 0,0001 А – до 3 А. Максимальна коммутируемая мощность - 70 Вт. Сопротивление изоляции, не менее - 5000 Мом. Рабочая температура окружающей среды - от -60 °C  до +85 °C . Гарантийный срок - 12 лет.
