Характеристики

48Q0V6TXZ

Описание

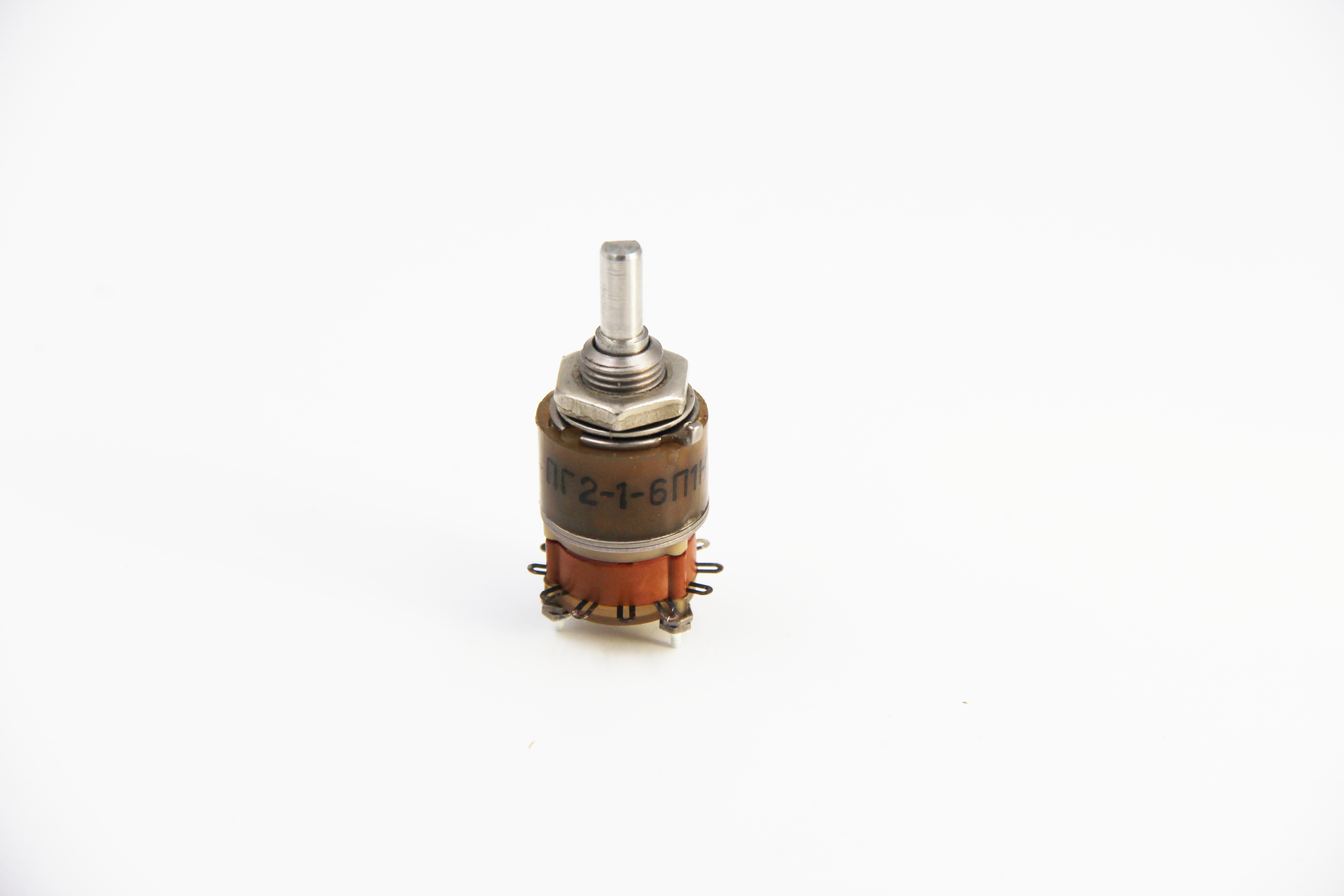

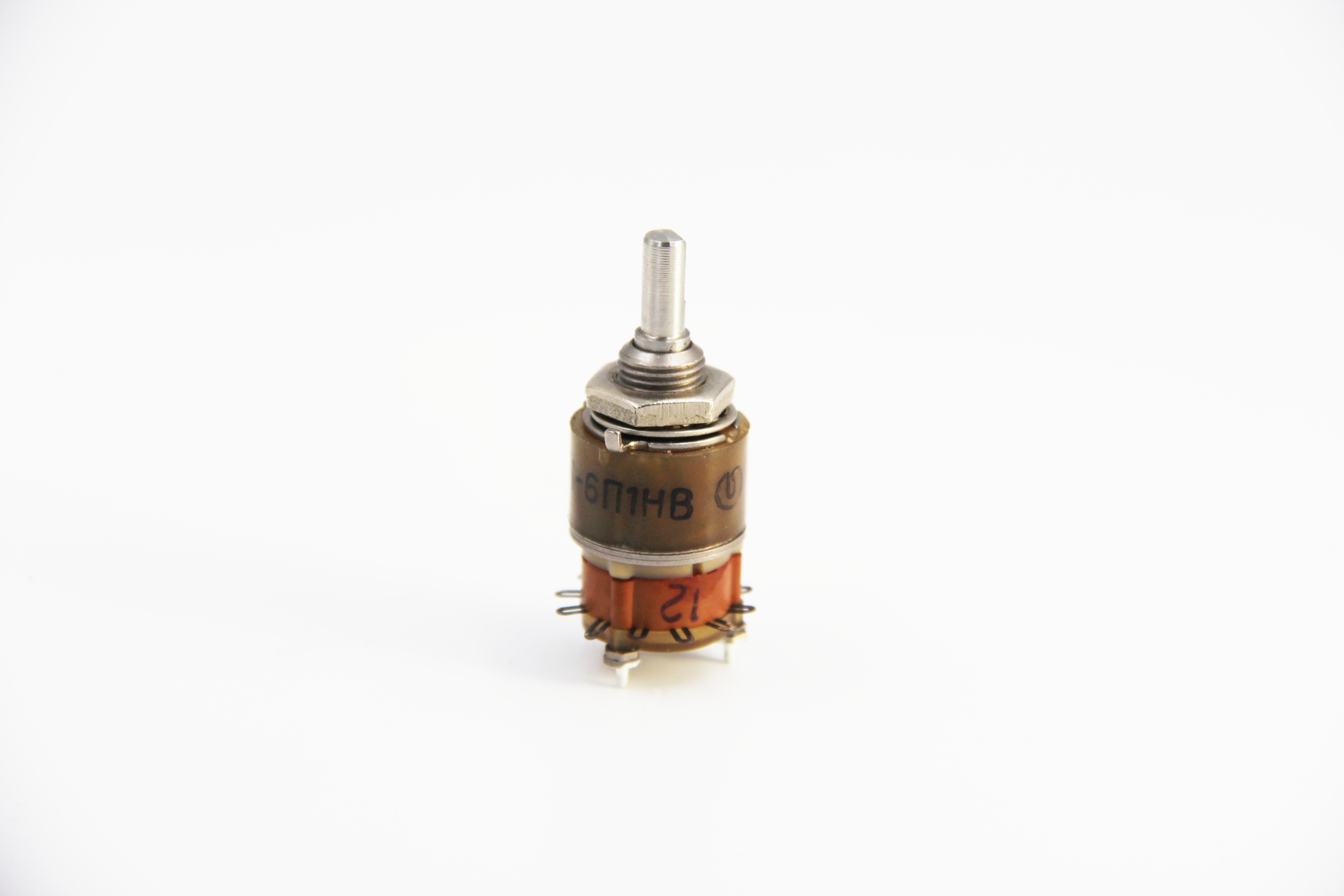

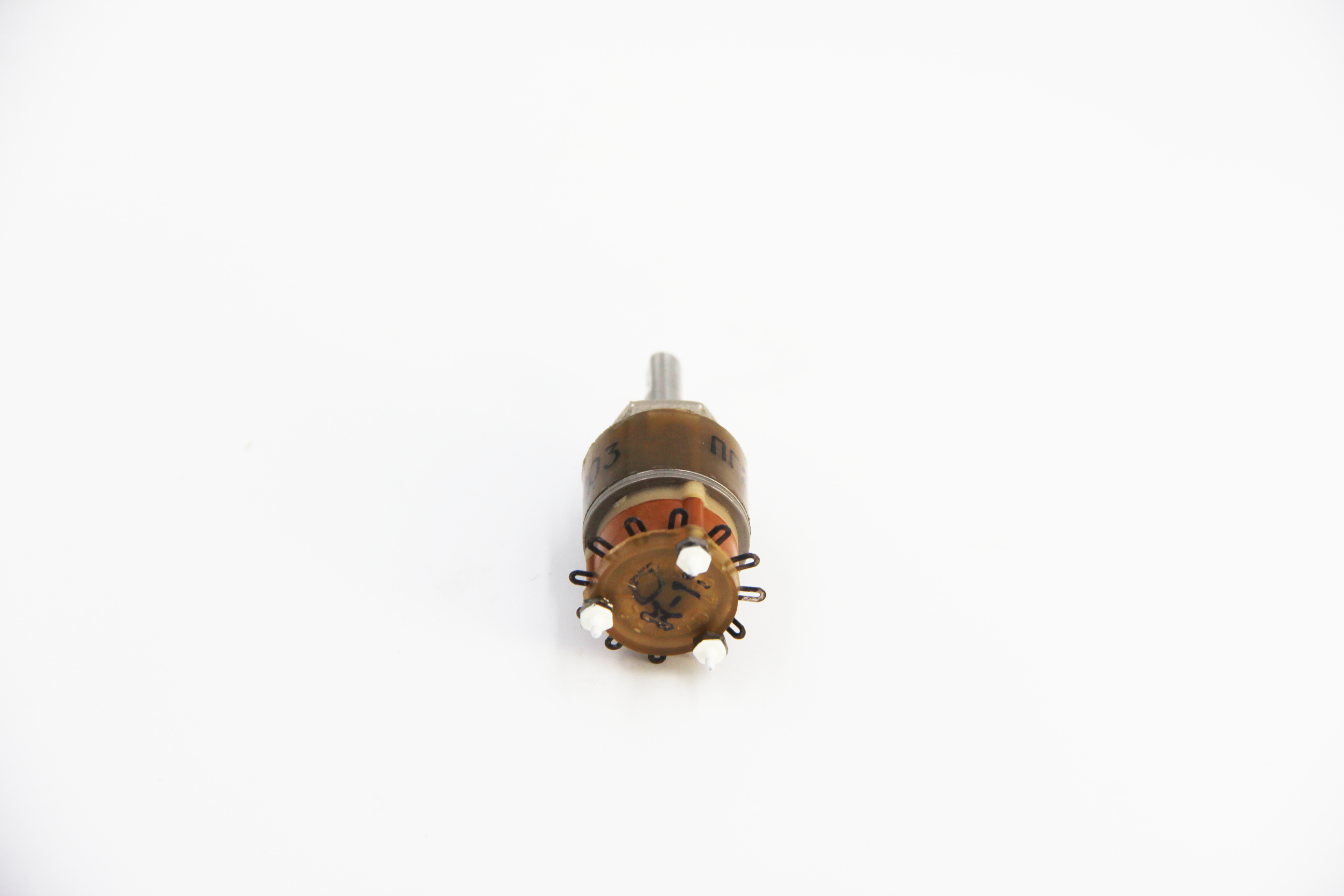

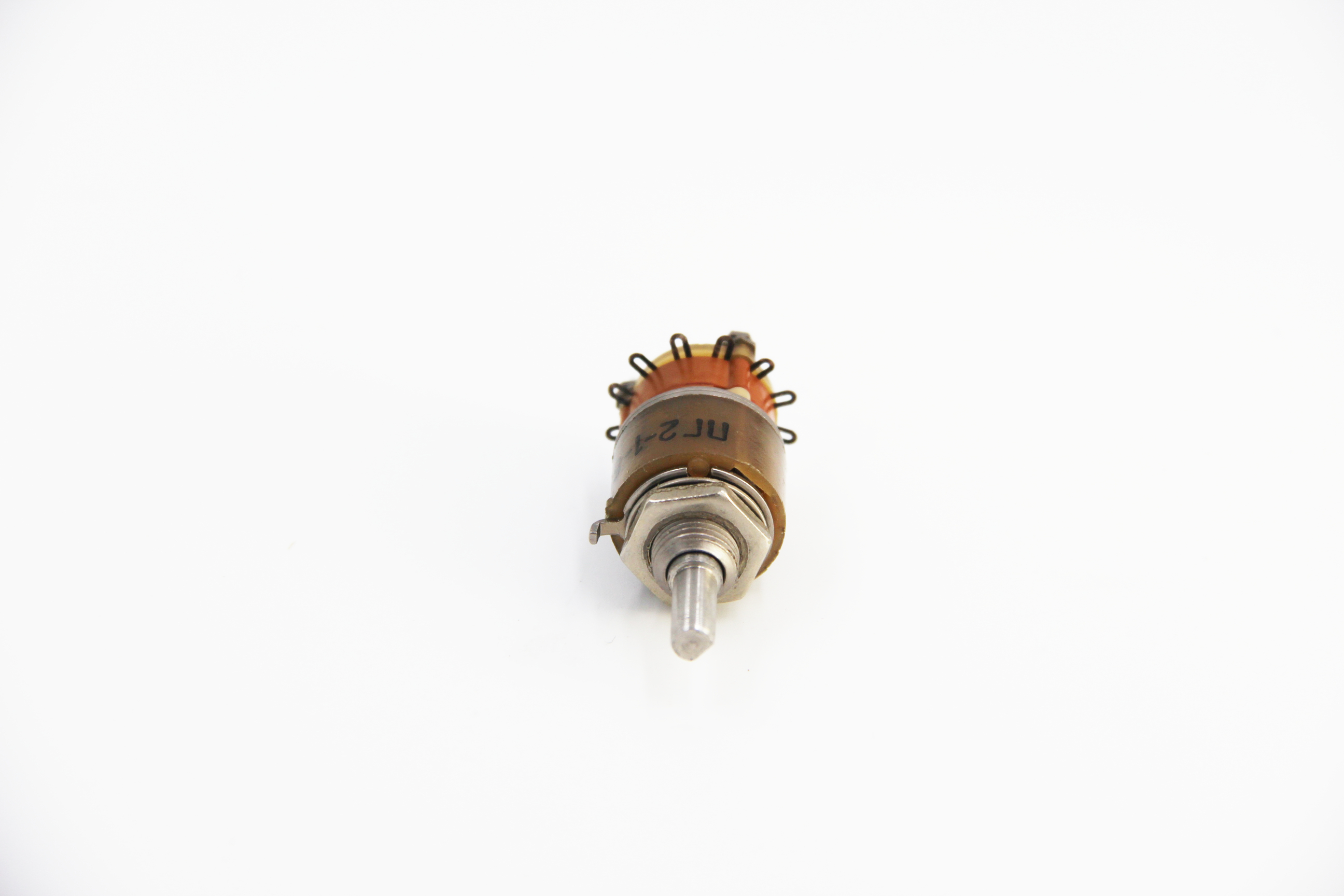

ПГ2-1-6П1НВ переключатель галетный карболитовый миниатюрный , применяется в электрических цепях постоянного и переменного токов в радиоэлектронной аппаратуре, с напряжением до 1300В, силой тока от 1×10-4 до 0,5А и коммутируемой мощностью до 15Вт. Переключатели крепятся путем фиксации оси в отверстии панели с помощью резьбы оси и гайки переключателя.

Условные обозначения :

ПГ2-1-6П1НВ.
ПГ2 – Тип разъема: переключатель галетный. Разработка №2.
1 – Вариант исполнения: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 21, 22, 23, 24, 29, 45.
6П – Число рабочих положений: 2, 3, 4, 5, 6, 8, 12.
1Н – Число направлений: 1, 2, 3, 4, 6, 8, 9, 12, 16.
В – всеклиматическое исполнение.

Технические характеристики :

Сопротивление контакта, не более - 0,02 Ом. Напряжение -от  0,01 – до 130 В, ток - 1×10-4 – 0,5 А. Сопротивление изоляции,  не менее - 1000 Мом. Температура окружающей среды, от -60°С до +85 °С . Электрическая прочность изоляци - 550  В эфф.   Гарантийная наработка - 10000 часов. Гарантийный срок с даты изготовления - 12 лет.
