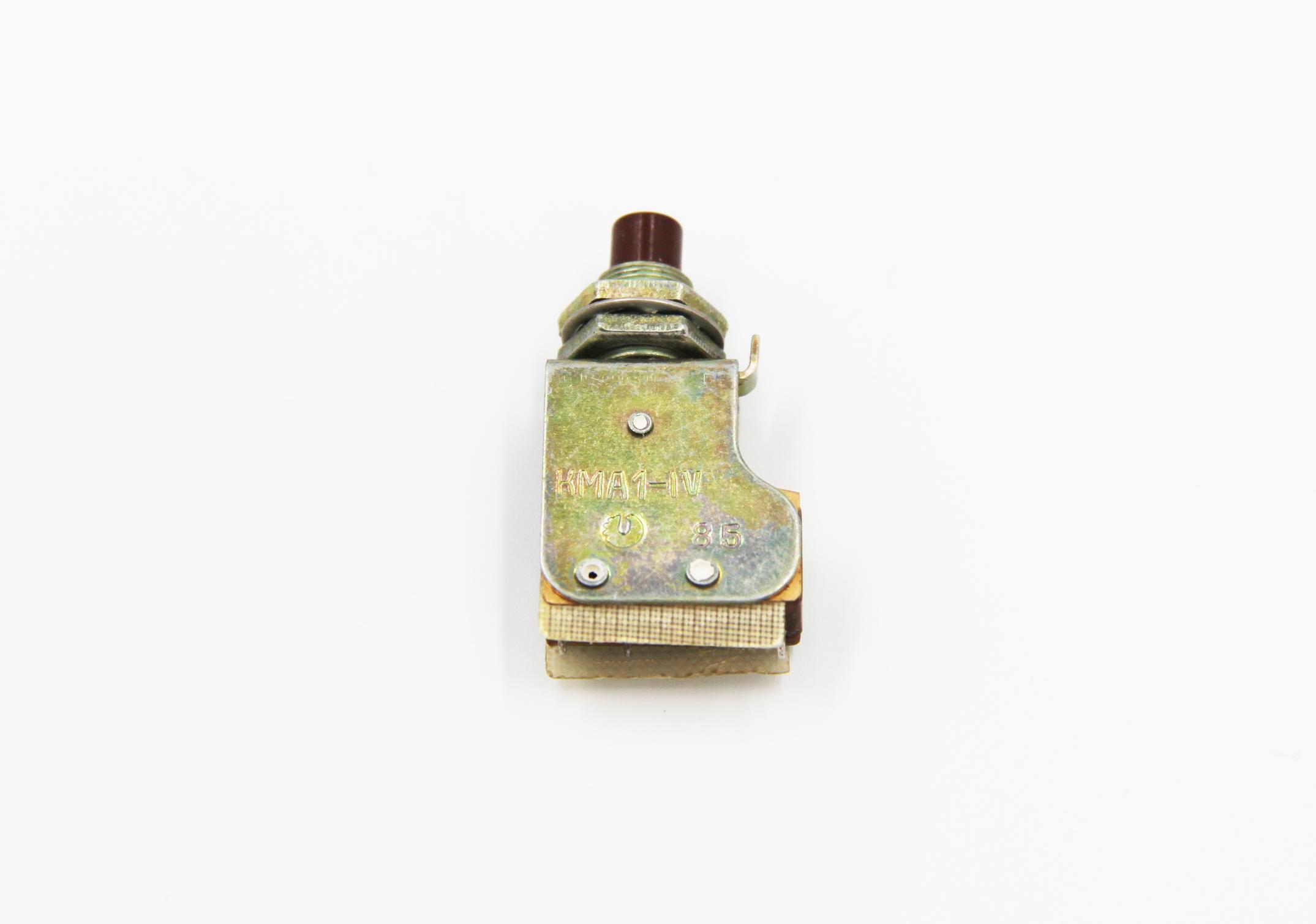

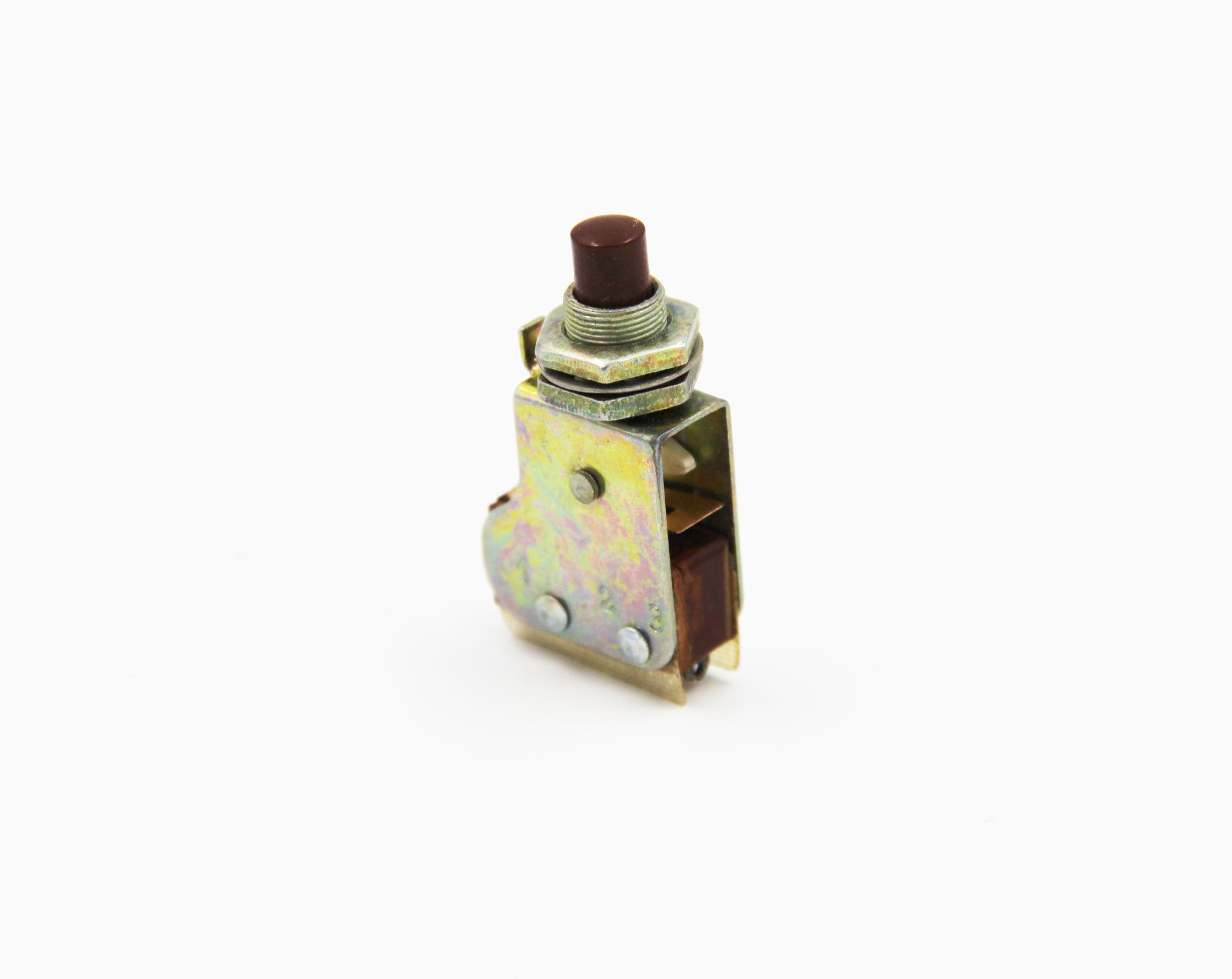

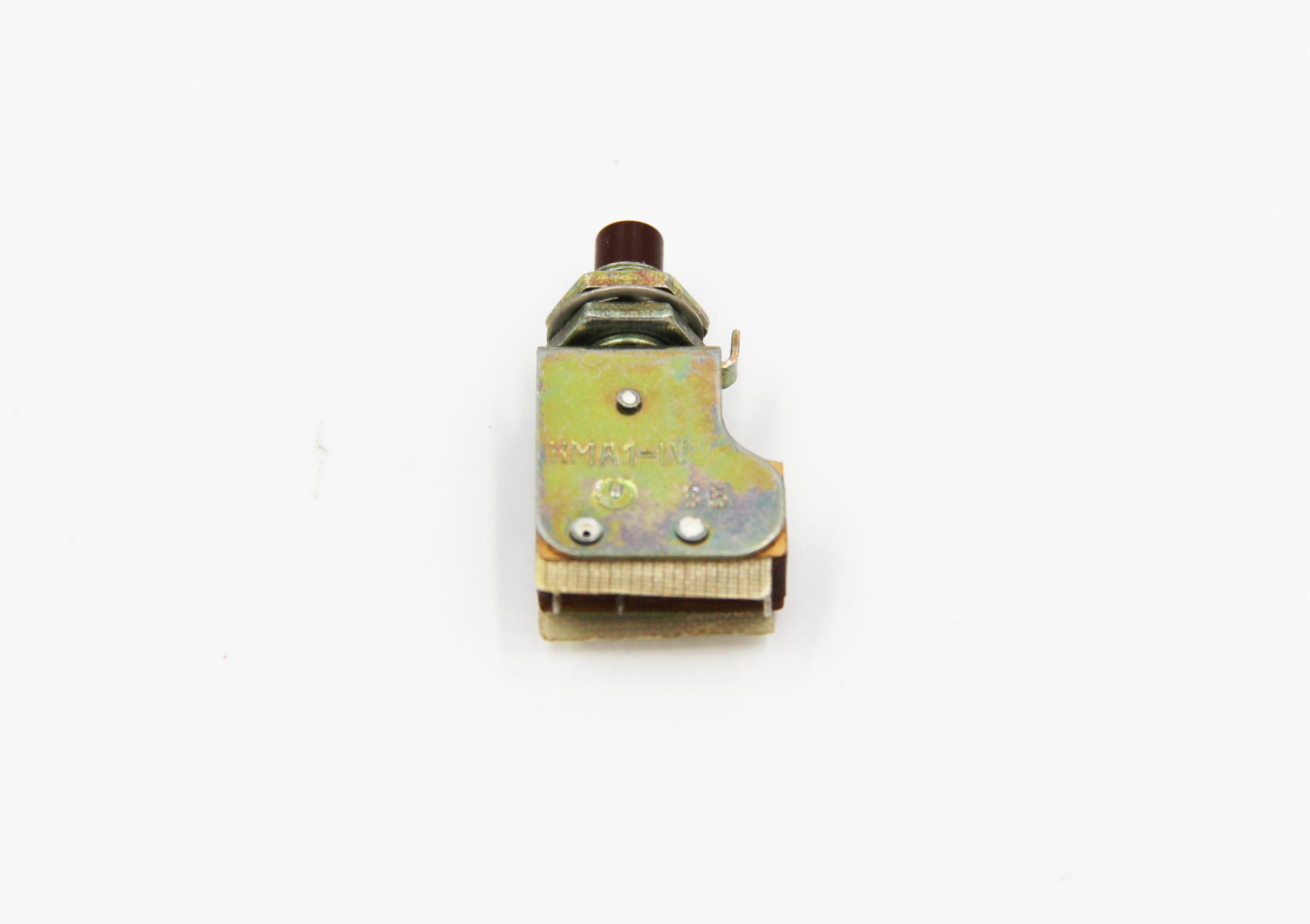

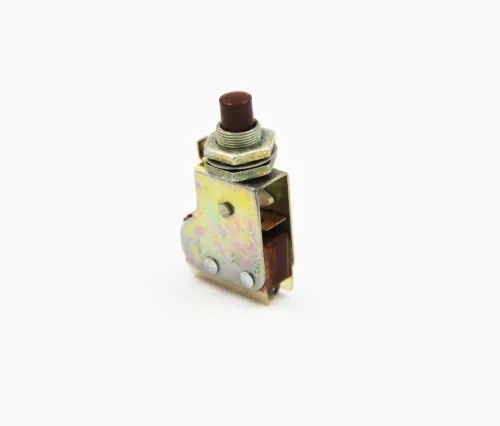

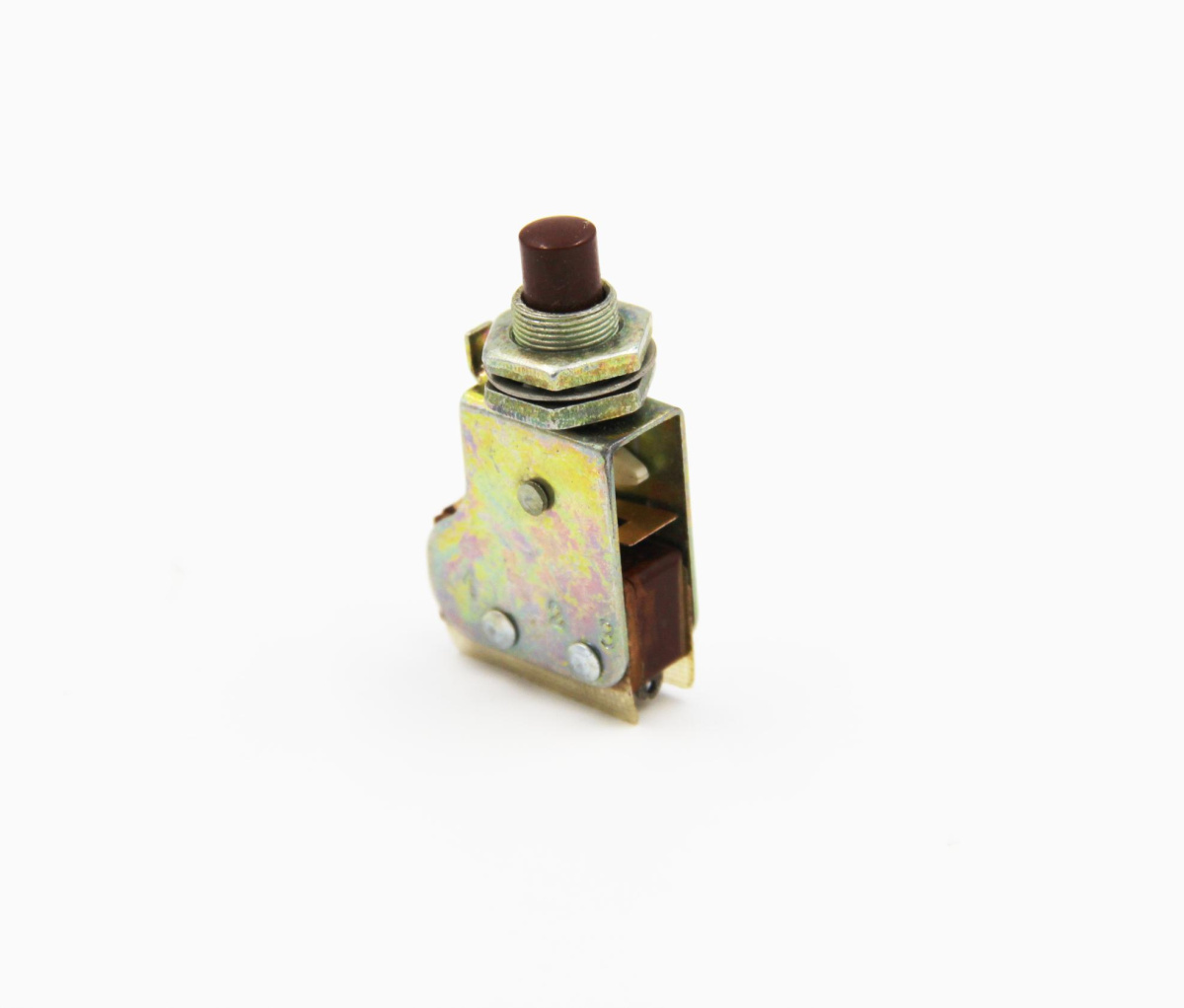

КМА1-IV кнопка малогабаритная применяется для коммутации цепей сигнализации, питания и управления. Кнопки КМД1-1 выполнены на базе одного микропереключателя МП3-1, кнопки КМД2-1 – на базе двух микропереключателей МП3-1.
Условные обозначения :
КМА1-IV.
КМ – Кнопка малогабаритная.
А – Вид кнопки: Д – кнопка декоративная; А – кнопка с фиксацией в двух положениях.
1 – Количество полюсов (микропереключателей): 1, 2.
IV – Конструктивное исполнение:1 – с использованием микропереключателя - МП3-1, IV – с использованием микропереключателя - МП -10.
В – Всеклиматическое исполнение, УХЛ - не указывается.
Технические характеристики :
Коммутируемое напряжение,
постоянного тока - от 0,5 – до 30 В.
переменного тока - от0,5 -до 250 В.
Коммутируемый ток - от 0,0005 – до 4 А.
Сопротивление изоляции – не менее 1000 МОм.
Сопротивление электрического контакта – не более - 0,05 Ом.
Электрическая прочность изоляции: 1100 Вфф.
Усилие обратного срабатывания – от 2,45 –до 12,8 Н .
Диапазон рабочих температур - от - 60°С до +100°С.
Срок сохраняемости изделий - 20 лет.
