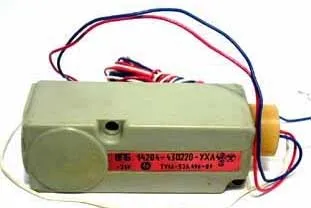

ВПБ14204-330220 выключатель

ВПБ14204-330220 выключатель

Характеристики

48Q0V6TSO

Описание

ВПБ14204-330220 выключатель путевой бесконтактный применяется для коммутации электрических цепей  посредством реле или через бесконтактные логические элементы.

Условные обозначения :

ВПБ14204-330220.
ВПБ - выключатель путевой бесконтактный.
14 - номер серии.
2 - возможность встройки заподлицо в металл- 1 - встраиваемый; 2 - невстраиваемый .
04 - ток нагрузки: 85 - 0,03 А; 04 - 0,2 А; 05 - 0,25 А.
3 - конструктивное исполнение выключателя - 3 - боковое (фасадное) расположение чувствительного элемента.
30 -  диаметр чувствительного элемента, мм.
2 - операции, выполняемые выключателем под воздействием
управляющего элемента - 1 - включение; 2 - отключение;
3 - переключение.
2 - структура выхода выключателя на постоянном токе:
1 n-р-n; 2 р-n-р.
0 - наличие световой индикации: 0 - отсутствие индикации; 1 - наличие индикации.

Технические характеристики :

Номинальное напряжение питания постоянного тока - 24 В. Коэффициент пульсации напряжения питания, не более - 0.1 А. Потребляемая мощность ,Вт.  не более, с током нагрузки - (01 – 0.1А, 04 – 0.2А, 05 - 0,25 А.) -от- 0,3 до 0,5 Вт.  Температура окружающей среды - от- 5 до 40°С.
