В1В-1Т1 выключатель

В1В-1Т1 выключатель

Характеристики

48Q0V6TRH

Описание

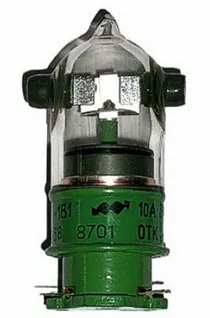

В1В-1Т1 Выключатель вакуумный В1В-1Т металлостеклянный вакуумный с нормально-разомкнутыми контактами. Выключатель вакуумный В1В-1Т применяется для работы в цепях переменного тока напряжением до 3 кВ (действ. знач.) при разомкнутых контактах и в режиме бестоковой коммутации пропускаемого тока до 10А (действ. знач.) на частоте до 30МГц.

Условные обозначения :

В1В-1Т1.
В - выключатель.
1 - группа по пропускаемому току (10 А).
 В - вакуумный до 30 МГц.
 1 - первой разработки.
Т - тропического исполнения.
1 - особенность технического задания.

Технические характеристики :

Рабочее напряжение (действующее) на частоте 30 МГц - 3 кВ. Пропускаемый ток на частоте 30 МГц - 10А. Номинальное напряжение питания - 27 В. Напряжение срабатывания -18 В.  Отпускания - 4 В.  Потребляемый ток - 90..100 мА.   Время срабатывания - 20 мс .   Сопротивления замкнутых контактов - 0,02 Ом .   Сопротивление обмотки - (255-280) Ом.   Электрическая прочность обмотки - 500 В.   Частота переключения - 5 Гц.    Температурный диапазон -60…+100ºС.  Количество срабатываний – 100000.
