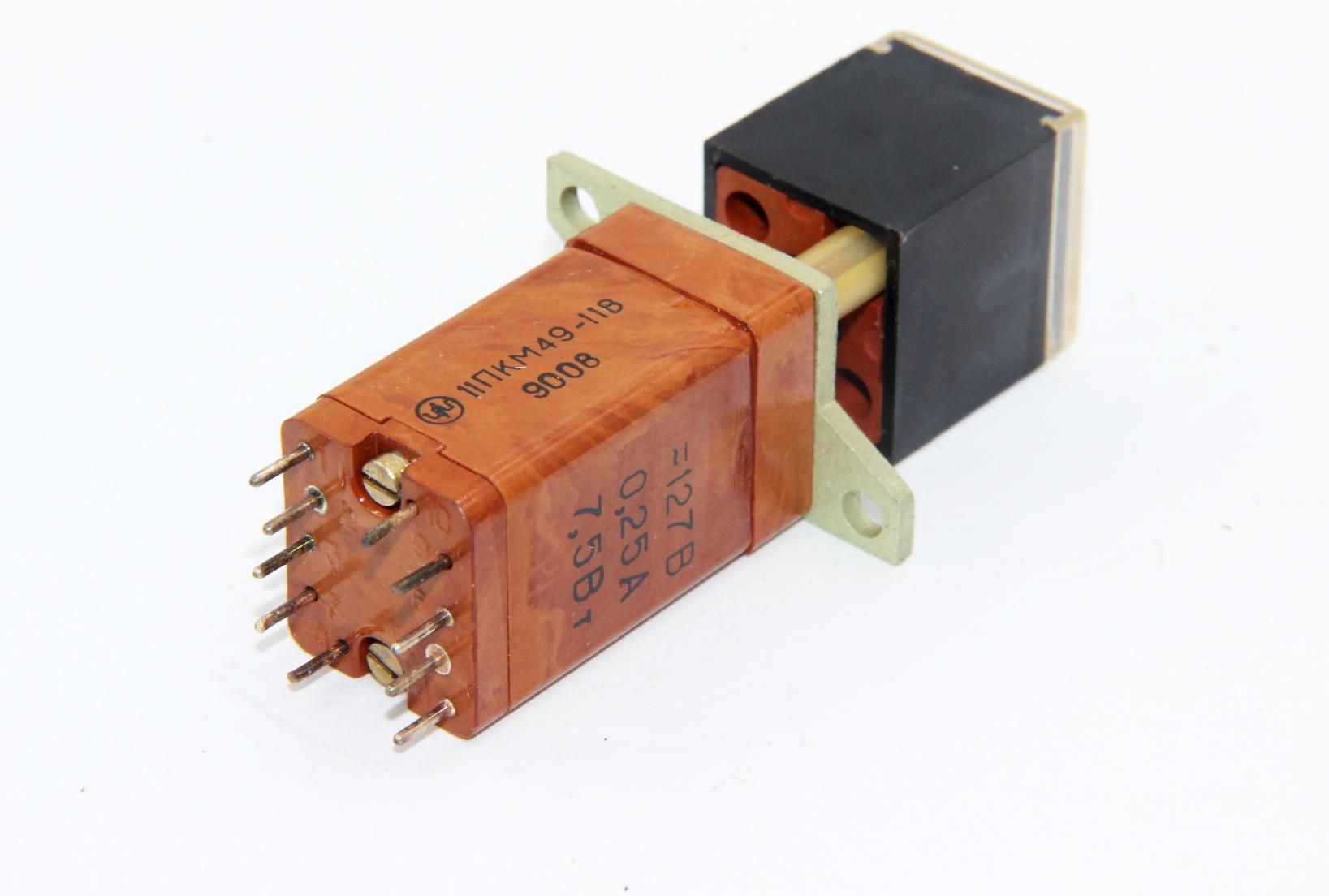

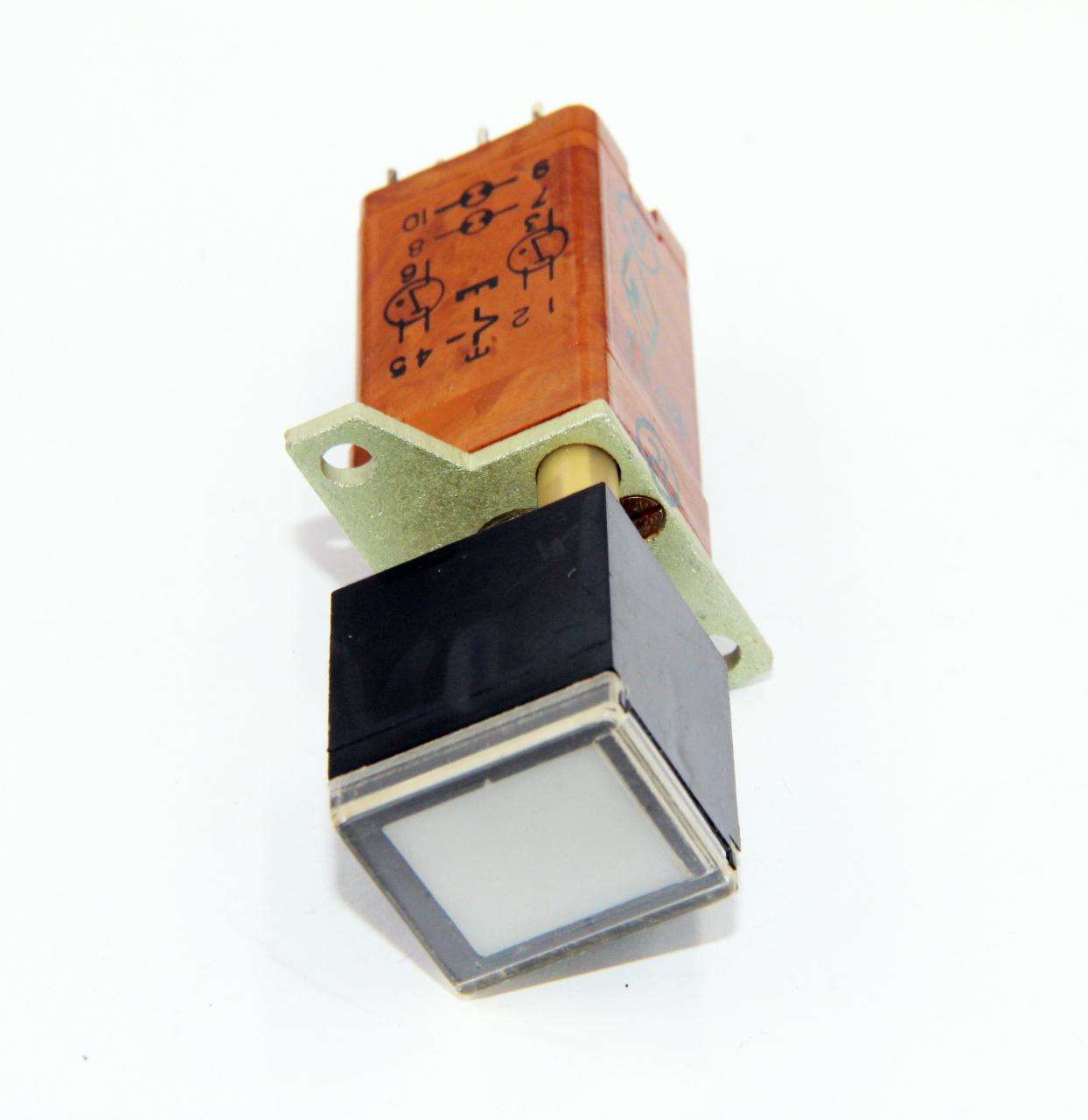

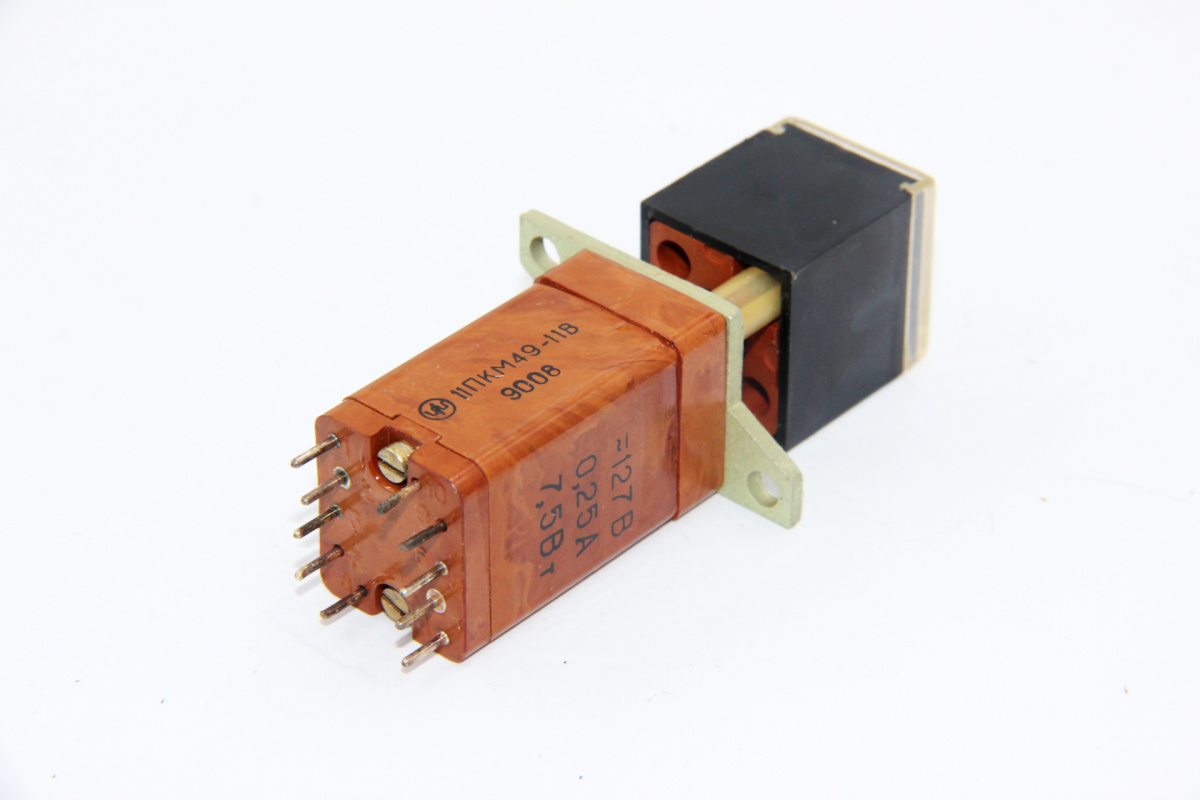

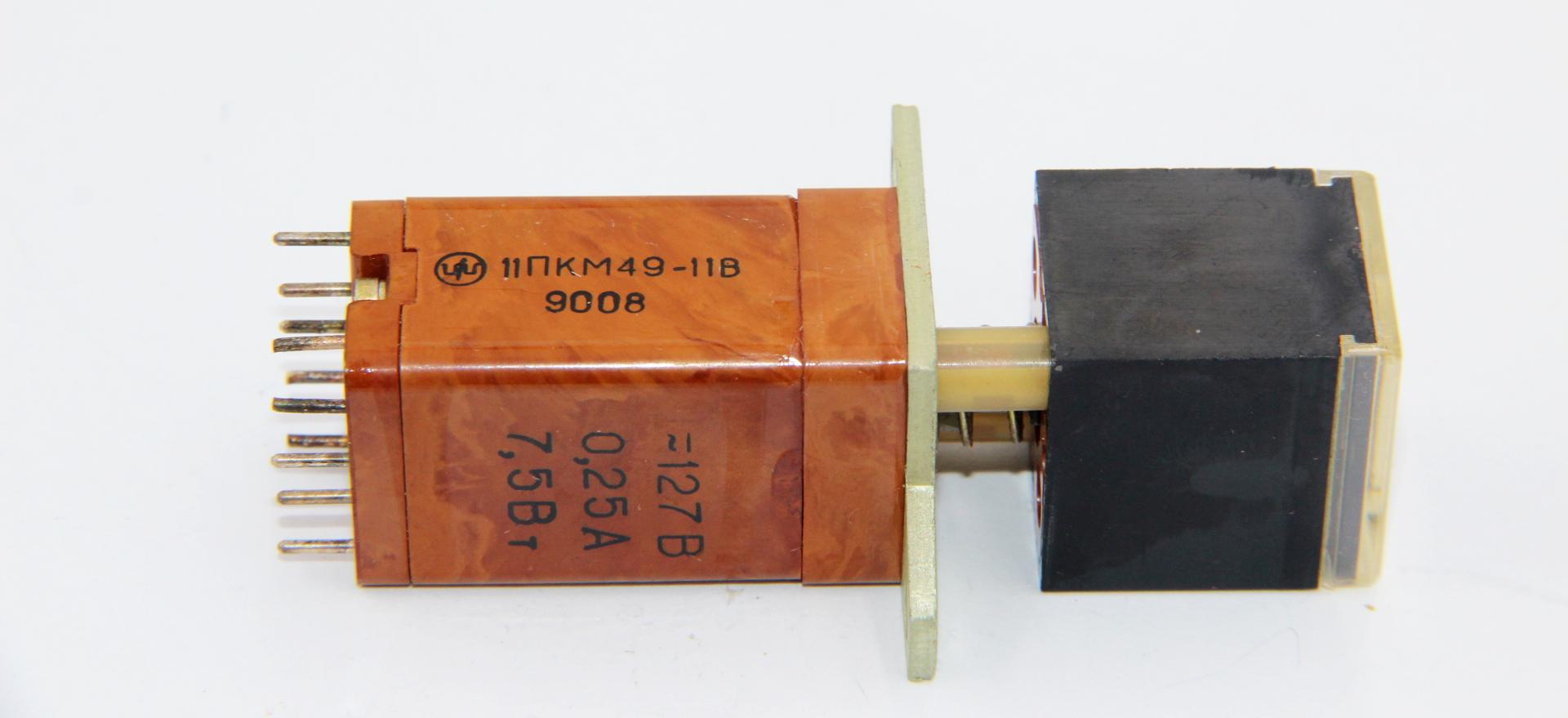

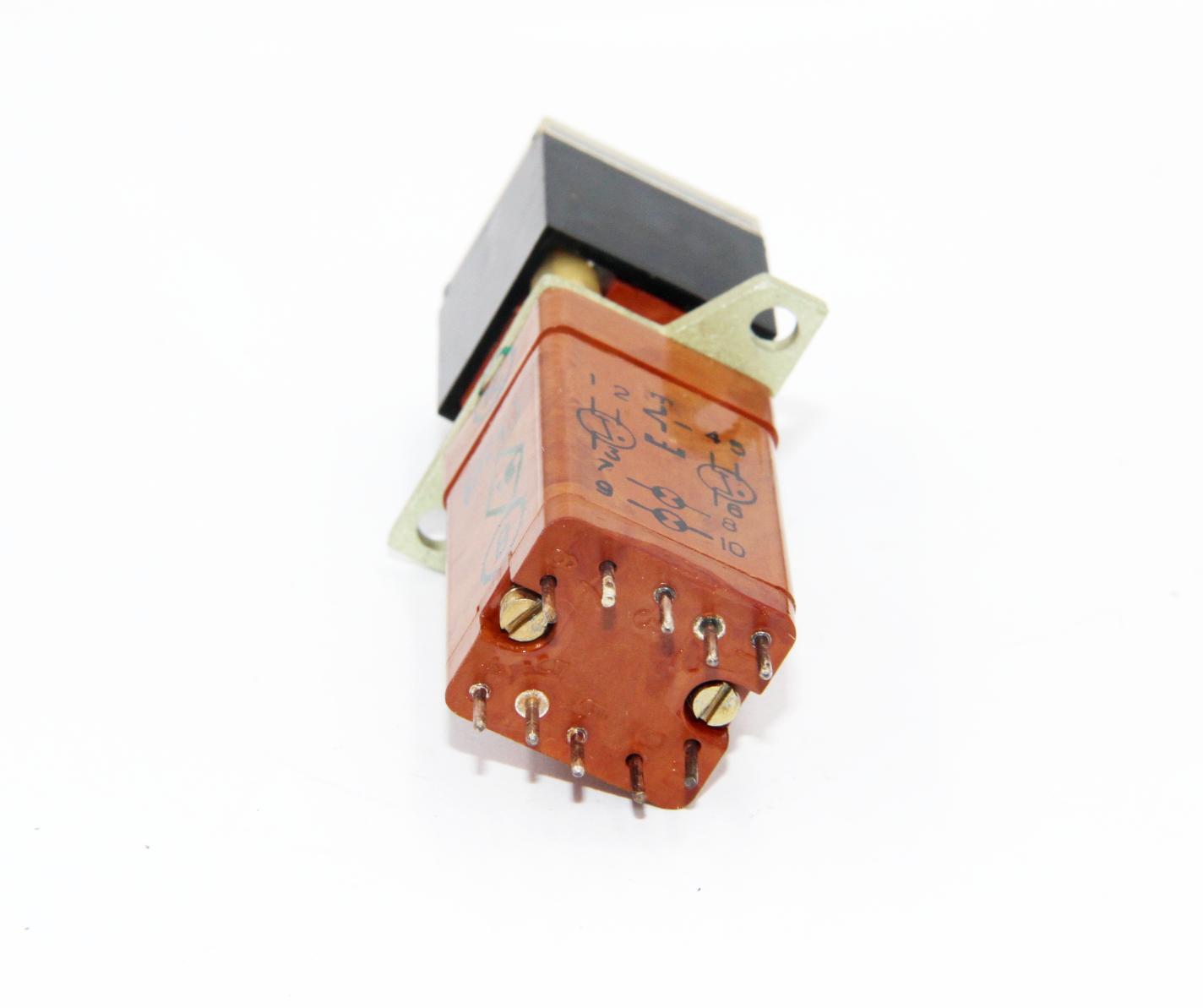

11ПКМ49-1131В переключатель

11ПКМ49-1131В переключатель

Характеристики

48Q0V6TPT

Описание

11ПКМ49-1131В переключатель  кнопочный с магнитоуправляемыми контактами применяется для коммутации электрических цепей постоянного и переменного токов в радиоэлектронной аппаратуре, для печатного монтажа.

Условные обозначения :

11ПКМ - переключатель кнопочный с магнитоуправляемыми контактами.
49 - порядковый номер разработки.
1(2) - тип переключателя.
1(2) - тип лампы светового сигнализатора:
1 - лампа СМН6,3-20 ТУ 16-88 ИФМР.675.100.001 ТУ;
2 - лампа СМН9-60 ТУ 16-88 ИФМР.675.100.001 ТУ.
1(2,3) - конструктивное исполнение колпачка-кнопки:
1 - вертикальное расположение перегородки;
2 - горизонтальное расположение перегородки;
3 - колпачок без перегородки.
1(2,3,4,5) - цвет верхнего или левого транспаранта или транспаранта без перегородки:
1 - белый; 2 - желтый; 3 - зеленый; 4 - красный (оранжевый); 5 - синий.
1(2,3,4,5) - цвет нижнего или правого транспаранта (для транспаранта с перегородкой):
1 - белый; 2 - желтый; 3 - зеленый; 4 - красный (оранжевый); 5 - синий.
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.

Технические характеристики :

Коммутируемое напряжение -от 5х10-2 - до 127 В. Коммутируемый ток -от 5х10-6 -до 0,25 А. Сопротивление электрического контакта -0,2 Ом. Максимальная мощность -7,5 Вт. Электрическая прочность изоляции -700 В. Сопротивление изоляции -1000 Мом. Рабочая температура окружающей среды -от -60 °C  до +70 °C.  Гарантийная наработка -10000 ч. Срок сохраняемости - 12 лет.
