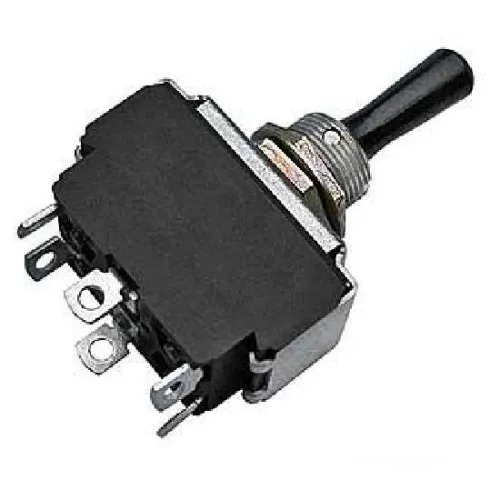

П2Т-16 тумблер

Описание тумблера П2Т-16:

Двухполюсные тумблеры П2Т-16 предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной радиоаппаратуре. Тумблеры имеют 24 конструктивных исполнения и предназначены для объемного монтажа.

Климатическое исполнение В и УХЛ.

Технические характеристики П2Т-16:

• Вид нагрузки .......... активная
• Коммутироемое напряжения и ток:
- постоянное напряжение .......... 0,1-300 В
- переменное напряжение .......... 0,1-250 В
- ток .......... 0,1-6 А
• Усилие переключения .......... от 2,5 до 30 Н (от 0,25 до 3,0 кгс)
• Сопротивление электрического контакта:
- для изделий с приемкой «СКК» .......... не более 0,15 Ом;
- для изделий категории качества «ВП» .......... не более 0,01 Ом
• Сопротивление изоляции .......... не менее 1000 МОм
• Электрическая прочность изоляции .......... 1100 Вэфф
• Износостойкость, циклов коммутации .......... 5000
• Диапазон рабочих температур .......... от минус 60°С до +85°С
• Срок сохраняемости изделий .......... 15 лет

Условное обозначение при заказе:

Тумблер П2Т-16.А АГ0.360.406 ТУ, где
П2Т – обозначение типа тумблера;
- цифра 16 - после дефиса - типономинал, определяющий электрическую схему и исполнение ручки (от 1 до 24; см. выше);
- буква А - после точки - вариант исполнения с выводами в виде штекеров шириной 6,3 мм по ОСТ 37.003.032-88 (с обычными выводами - не указывается);
- далее, при необходимости, маркируется климатическое исполнение В (УХЛ – не указывается).
Например, тумблер П2Т-16 АГ0.360.406 ТУ; АГ0.360.406 ТУ – номер технических условий (АГ0.360.406 ТУ – изделия с приемкой «СКК», ВТ0.360.002ТУ – изделия категории качества «ВП»)
