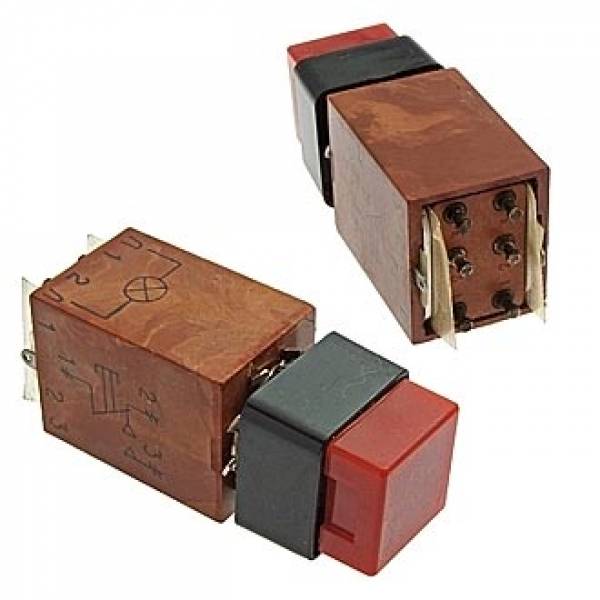

П2КН-4В переключатель кнопочный

Описание переключателя кнопочного П2КН-4В:

Кнопочные переключатели П2КН-4В предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В.

Технические условия:

- АУБК.642130.016 ТУ – изделия с приемкой «ОТК»
- ОЮ0.360.049 ТУ – изделия с приемкой «ВП»

Структура условного обозначения:

Переключатель П2КнТА1С-2В, где
П2Кн – обозначение типа кнопочного переключателя;
буква Т – конструктивное исполнение переключателя со световой индикацией (без световой индикации – не указывается);
буква А – конструктивное исполнение переключателя с фиксацией (без фиксации – не указывается);
цифра 1 – вариант цвета кнопки (светового поля) переключателя (1, 2, 3 или 4);
буква С – конструктивное исполнение переключателя со световой индикацией с помощью индикатора единичного (с подсветкой миниатюрной лампой накаливания – не указывается);
цифра 2 – после дефиса – типономинал, определяющий электрические режимы коммутации (1[не указывается] или 2);
буква В – климатическое исполнение В.

Основные технические и эксплуатационные характеристики П2КН-4В:

Усилие переключения ...... от 15 до 45 Н
Сопротивление электрического контакта ...... не более 0,05 Ом
Сопротивление изоляции ...... не менее 1000 МОм
Электрическая прочность изоляции ...... 750 В
Диапазон рабочих температур:
– для изделий с приемкой «ОТК» ...... от -45С до +55С
– для изделий категории качества «ВП»:
- П2Кн ...... от -60С до +85С
- П2КнТ, П2КнТС, П2КнТА, П2КнТАС ...... от -60С до +70С
Коммутируемый ток ...... не более 2,0 А при напряжении до 250 В
Количество коммутационных циклов ...... до 25000
Срок сохраняемости изделий...... 15 лет
