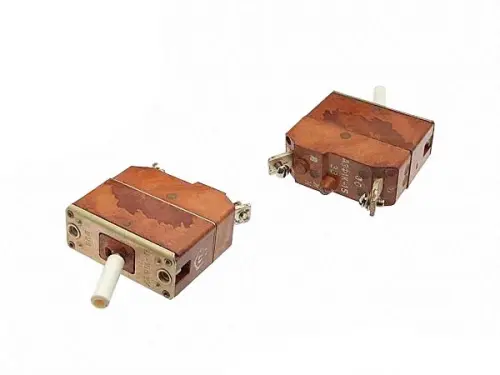

АЗФМК-20 автомат защиты

АЗФМК-20 автомат защиты

Характеристики

4830PWWMC

Описание

АЗФМК-20 Автомат защиты электротехнический одно- или трёхполюсный автоматический, применяется в цепях переменного и/или постоянного однофазного или трехфазного тока с напряжением до 200В и номинальным током до 100А. Одновременно автомат являются однополюсным выключателем.

Условные обозначения :

АЗФМК-20.
АЗ – Автомат защиты.
ФМ – Модификация автомата защиты: Ф1 - автомат защиты сети однофазного переменного тока от 2 до 50 А; ФМ - автомат защиты магистральной сети однофазного переменного тока от 2 до 50 А.
К – Модификация автомата защиты: Без индекса "К" - автомат защиты сети для работы в обычных условиях; с индексом "К" устанавливаются в кабинах с красным освещением и отличаются удлиненной ручкой и отсутствием на ней светящегося глазка.
20 - Величина номинального тока, А.

Технические характеристики :

Номинальное напряжение цепи переменного тока частотой 400+20 Гц -200 В. Номинальный ток -20А. 25А. 30А. 40А. 50 А. Ток срабатывания теплового расцепителя -1,4 I ном. Время срабатывания теплового расцепителя при температуре окр.среды +60 °С, -30 мин. Ток срабатывания электромагнитного расцепителя - не более 8-15 I ном. Рабочая температура окружающей среды -от -60 °С  до +60 °С . Гарантийный срок хранения и эксплуатации -8 лет.
