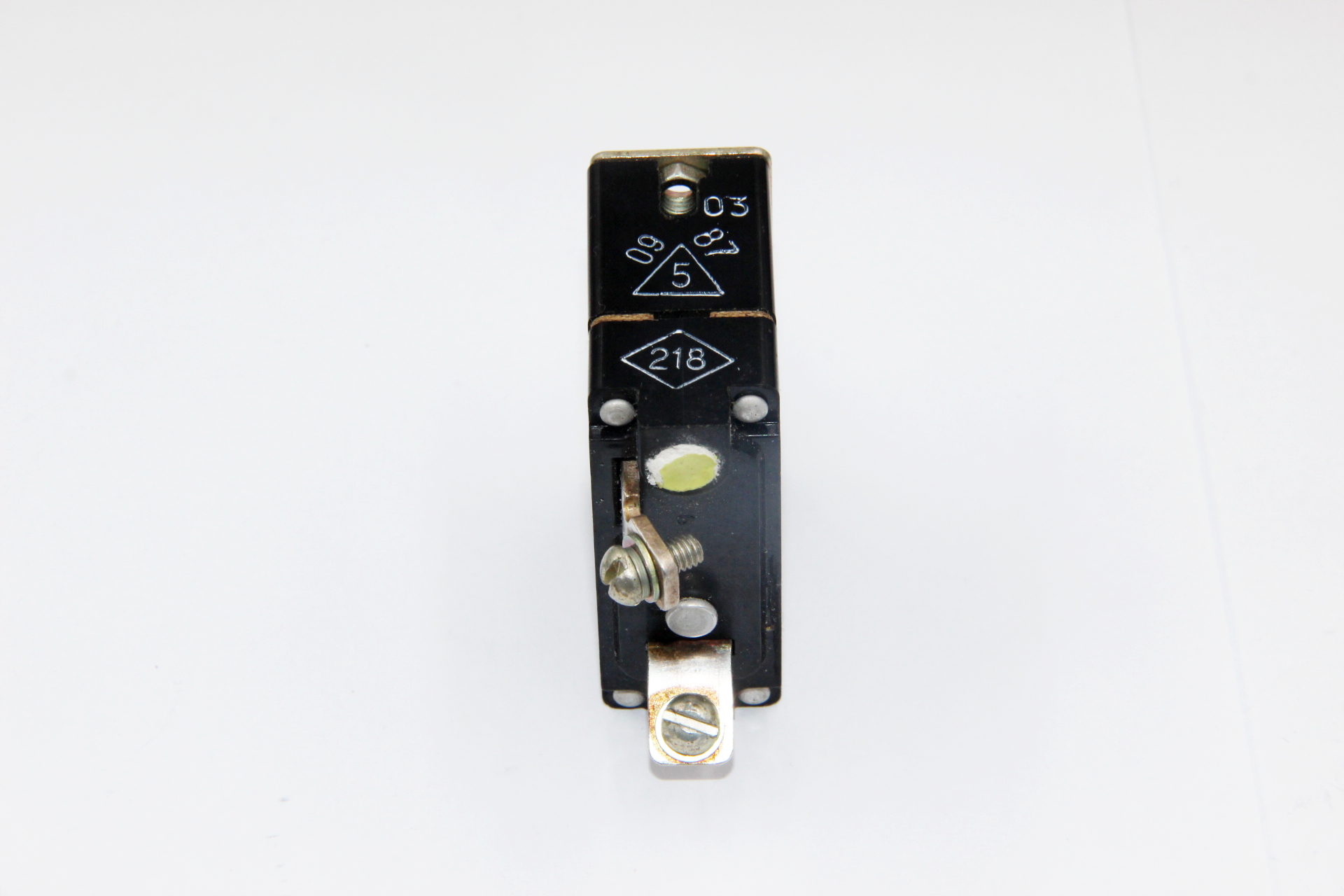

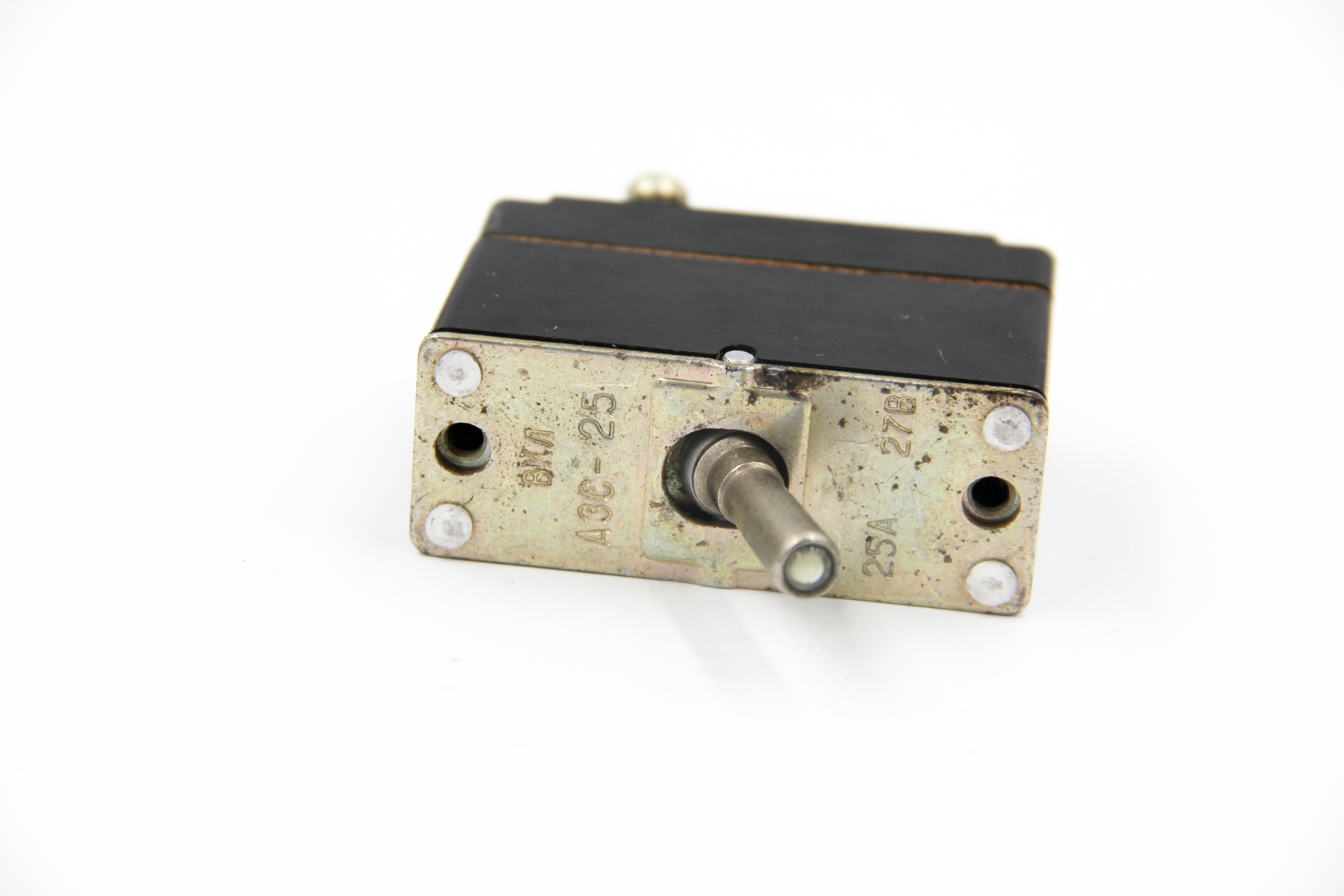

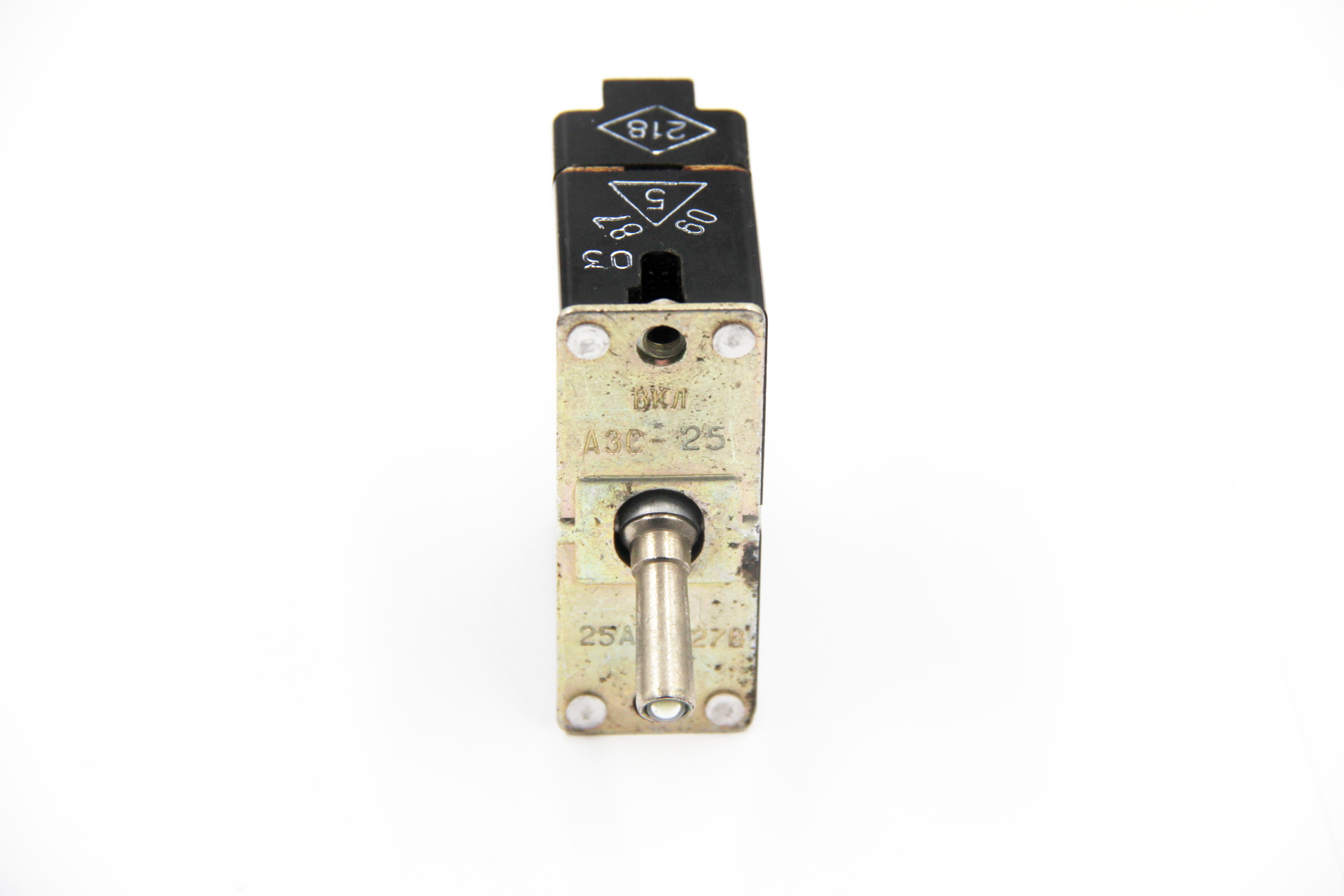

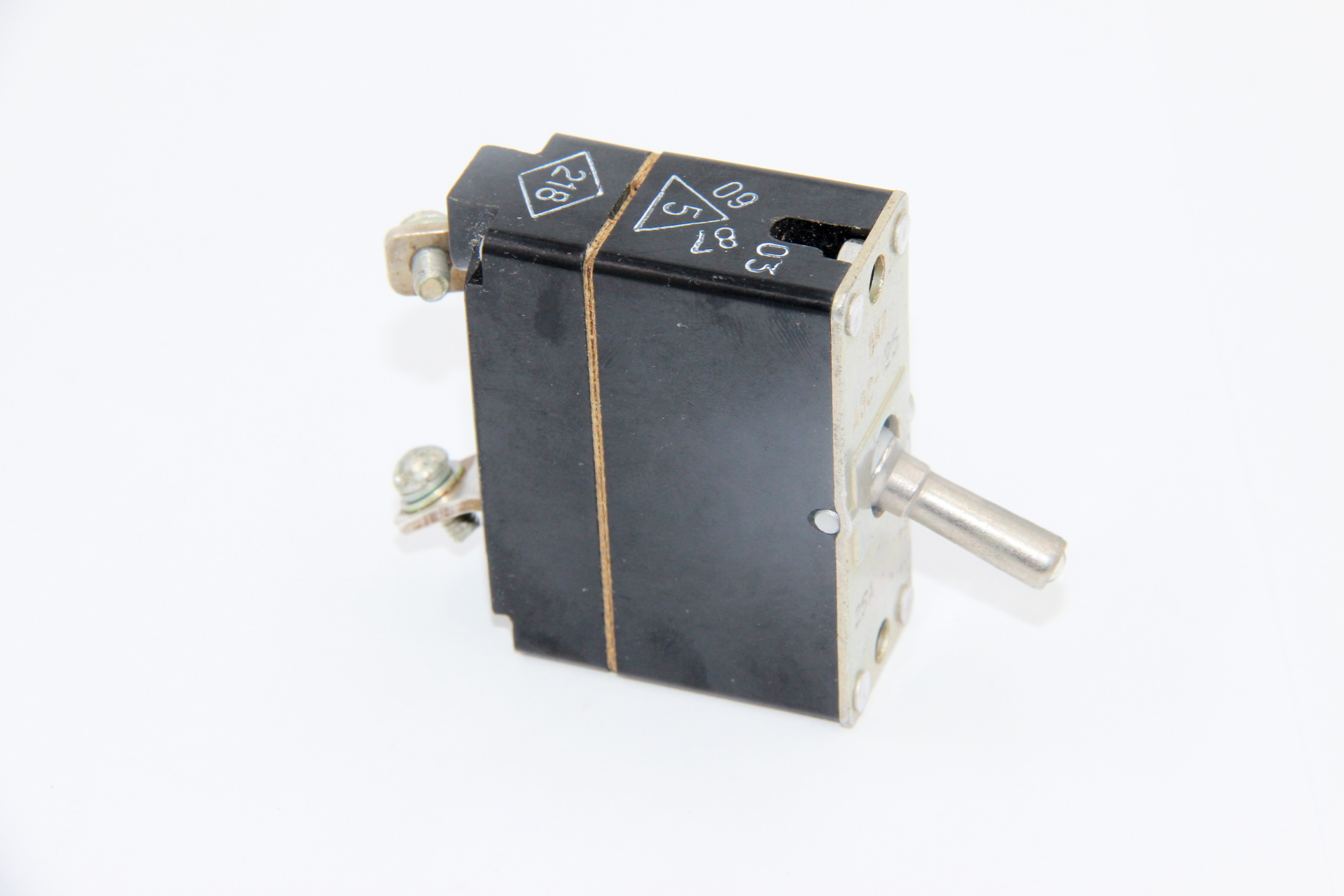

АЗС-25 автомат защиты

АЗС-25 автомат защиты

Характеристики

4830PWWJA

Описание

Описание


Автомат защиты АЗС-25 - это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
АЗС-25 предназначен для многоразовой защиты электрических установок от перегрузок и коротких замыканий.
Некоторые модели обеспечивают защиту от других аномальных состояний, например, от недопустимого снижения напряжения.

Параметры и характеристики


Автомат защиты сети АЗС-25 предназначен для автоматического отключения потребителей электроэнергии при перегрузках и коротких замыканиях в цепях постоянного тока при напряжении до 30В в закрытых стационарных и передвижных установках.

Структура условного обозначения:


АЗС-25
- АЗС - автомат защиты сети;
- 25 - величина номинального тока, А;

Основные технические характеристики:


• Номинальное напряжение, В ...... 27+2,7
• Номинальные токи, А ...... 2; 5; 10; 15; 20; 25; 30; 40
• Напряжение переменного тока частоты 50 Гц, которое выдерживает электрическая изоляция автоматов в течение 1 мин, В ...... 500

• Сопротивление изоляции автоматов при напряжении 100 В, МОм, не менее:
     - в холодном состоянии ...... 20
     - в нагретом состоянии ...... 6
     - после пребывания в камере влажности с относительной влажностью 95-98% при температуре (20+5)°С ...... 2

• Предельно допустимая температура нагрева выводных контактных зажимов автоматов в продолжительном режиме при нагрузке iном, °С, не более ...... 120
• Падение напряжения между шинами подвижных и неподвижных контактов при iном, мВ, не более ...... 180
• Масса, кг, не более ...... 0,09
