АЗ3-4

Описание

Автомат защиты АЗ3-4 - это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
АЗ3-4 предназначен для многоразовой защиты электрических установок от перегрузок и коротких замыканий.
Некоторые модели обеспечивают защиту от других аномальных состояний, например, от недопустимого снижения напряжения.

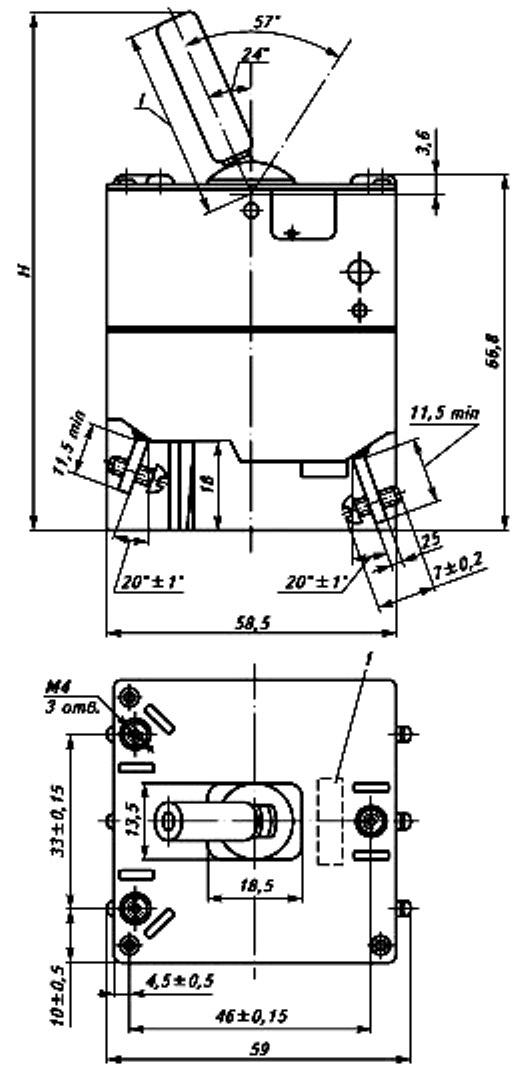

Параметры и характеристики

Автомат защиты сети трехфазного переменного тока АЗ3-4 предназначен для защиты электрической сети от опасных по значению и времени токовых перегрузок.
Автоматы пылезащищены и влагоустойчивы.
Автоматы защиты сети с индексом "К" устанавливаются в кабинах с красным освещением и отличаются удлиненной ручкой и отсутствием на ней светящегося глазка.
Технические условия:
- типа АЗ3 и АЗ3К (8Ю0.361.030ТУ) на токи от 2 до 50 А
- типа АЗ3К (8Ю0.619.253ТУ) 75 А
- типа АЗЗ и АЗ3К (8Ю0.619.253ТУ) 100 А

Структура условного обозначения:
АЗ3К-Х
- АЗ3 - обозначение типа: автомат защиты сети трехфазного
переменного тока;
- К - место установки:
   - без индекса К - в кабинах с обычным освещением;
   - с индексом К - в кабинах с красным освещением;
- Х - номинальный ток, А.

Основные технические и эксплуатационные характеристики АЗЗ(К) 2-50А :
• Номинальное напряжение цепи переменного тока частотой (400 ± 40) Гц, В не более ...... 200
• Номинальный ток, А ...... 2; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50
• Ток срабатывания теплового расцепителя, i ном:
     - для автоматов на токи 2-10 А ...... 1,5
     - для автоматов на токи 15-100 А ...... 1,4
• Время срабатывания теплового расцепителя при температуре окружающей среды + 60 °c, мин ...... до 30
Ток срабатывания электромагнитного расцепителя, i ном:
     - для автоматов на токи 20-50 А ...... 10-20
     - для автоматов на токи 75; 100 А ...... 9-14
• Время срабатывания электромагнитного расцепителя, мс ...... до 10
• Относительная влажность окружающей среды при t°c до +40°, % ...... до 98
• Рабочая температура окружающей среды, °С ...... от –60 до +60
• Общий гарантийный срок, лет ...... 8
• Масса г, не более ...... 280
