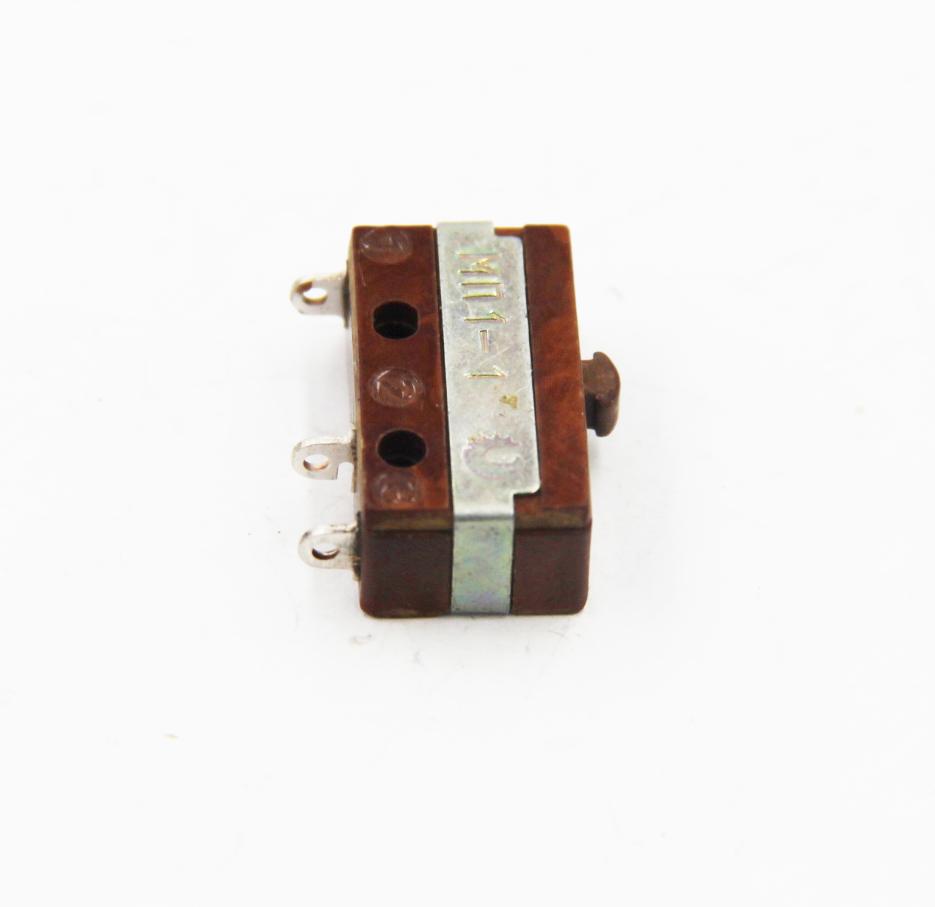

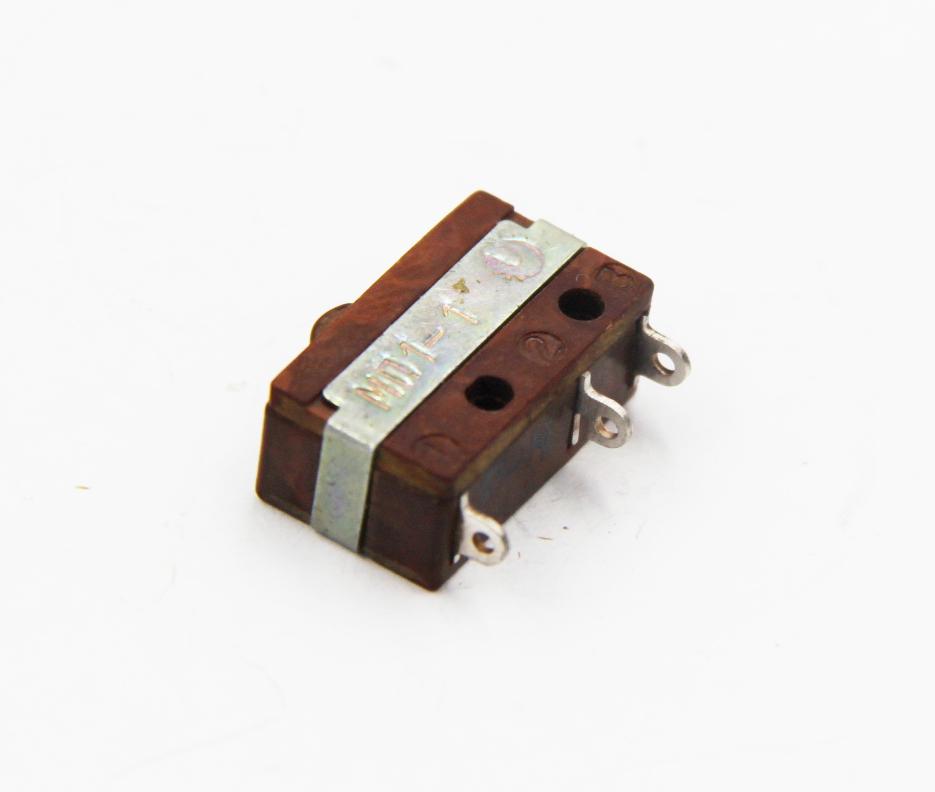

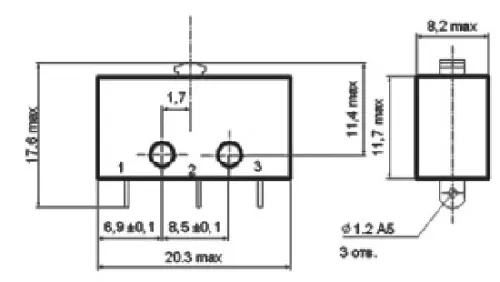

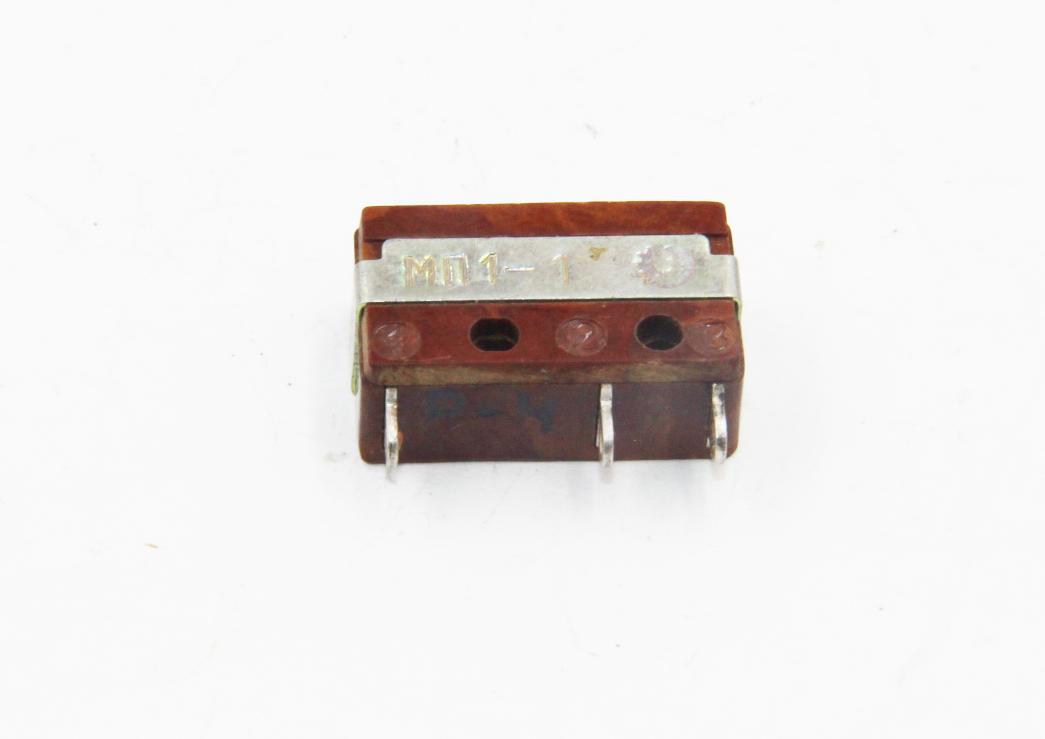

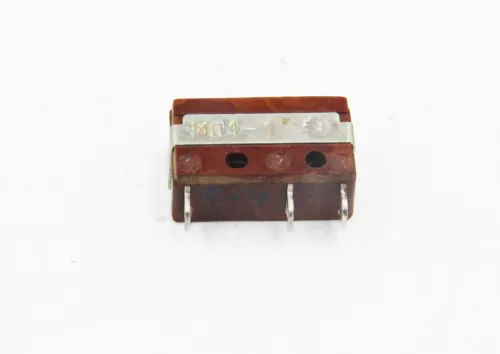

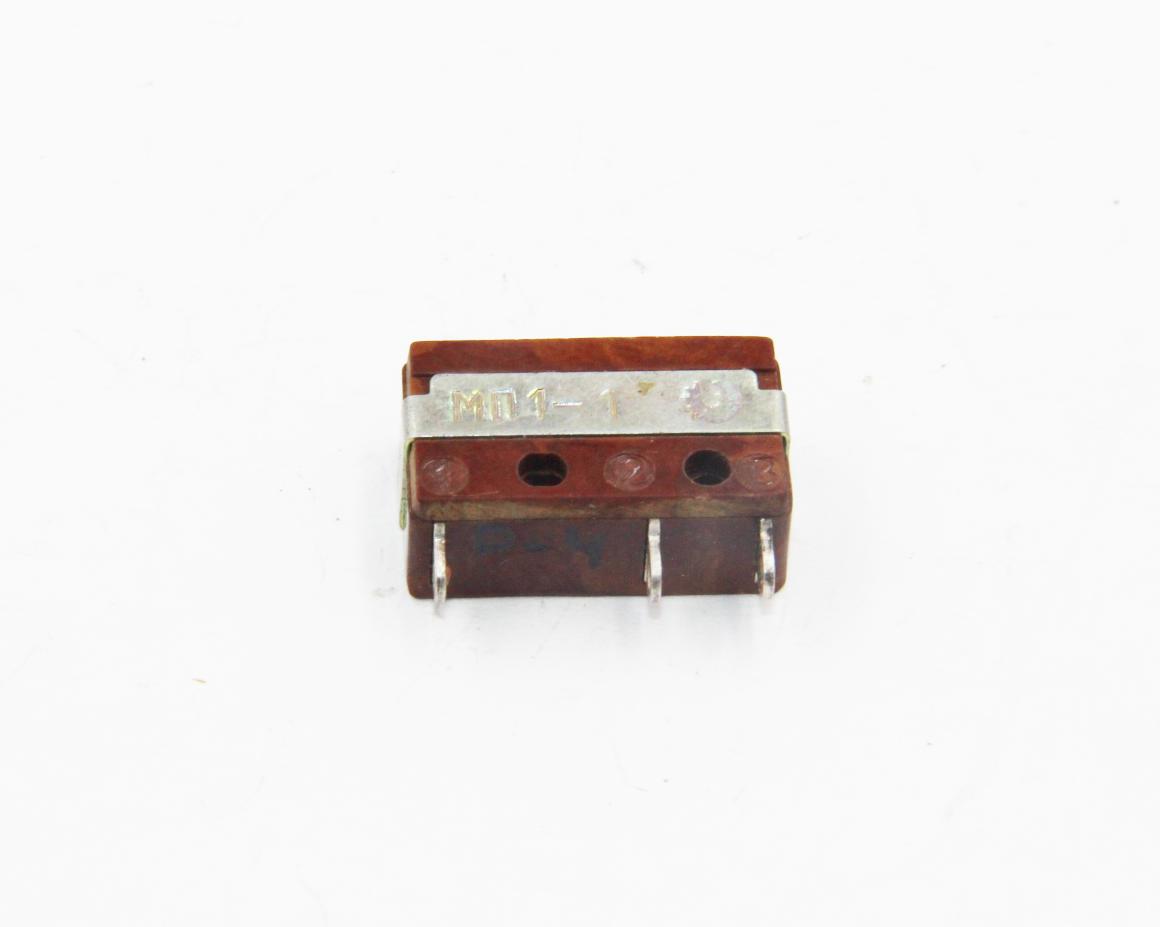

МП1-1 миниатюрный однополюсный микропереключатель с одинарным разрывом цепи, применяется для коммутации электрических цепей постоянного тока в радиоэлектронной аппаратуре. Микропереключатели крепятся путём фиксации в отверстиях на панели с помощью винтового соединения. Выпускается в климатических исполнениях УХЛ и В.
Условные обозначения :
МП1-1.
МП1 – Серия микропереключателя.
1 – Модификация микропереключателя: 1, Ш.
В – Всеклиматическое исполнение.
Технические характеристики :
Коммутируемое напряжение - от 0,5 –до 36 В.
Коммутируемый ток - от 1·10-6 –до 0,5 А.
Сопротивление изоляции – не менее 1000 МОм.
Сопротивление электрического контакта – не более- 0,06 Ом.
Электрическая прочность изоляции: 350 Вфф.
Усилие обратного срабатывания – не более - 0,29 Н .
Диапазон рабочих температур - от - 100°С до +125°С.
Срок сохраняемости изделий - 15 лет.
Масса - 0,7 г.
Количество коммутационных циклов - 10000.
