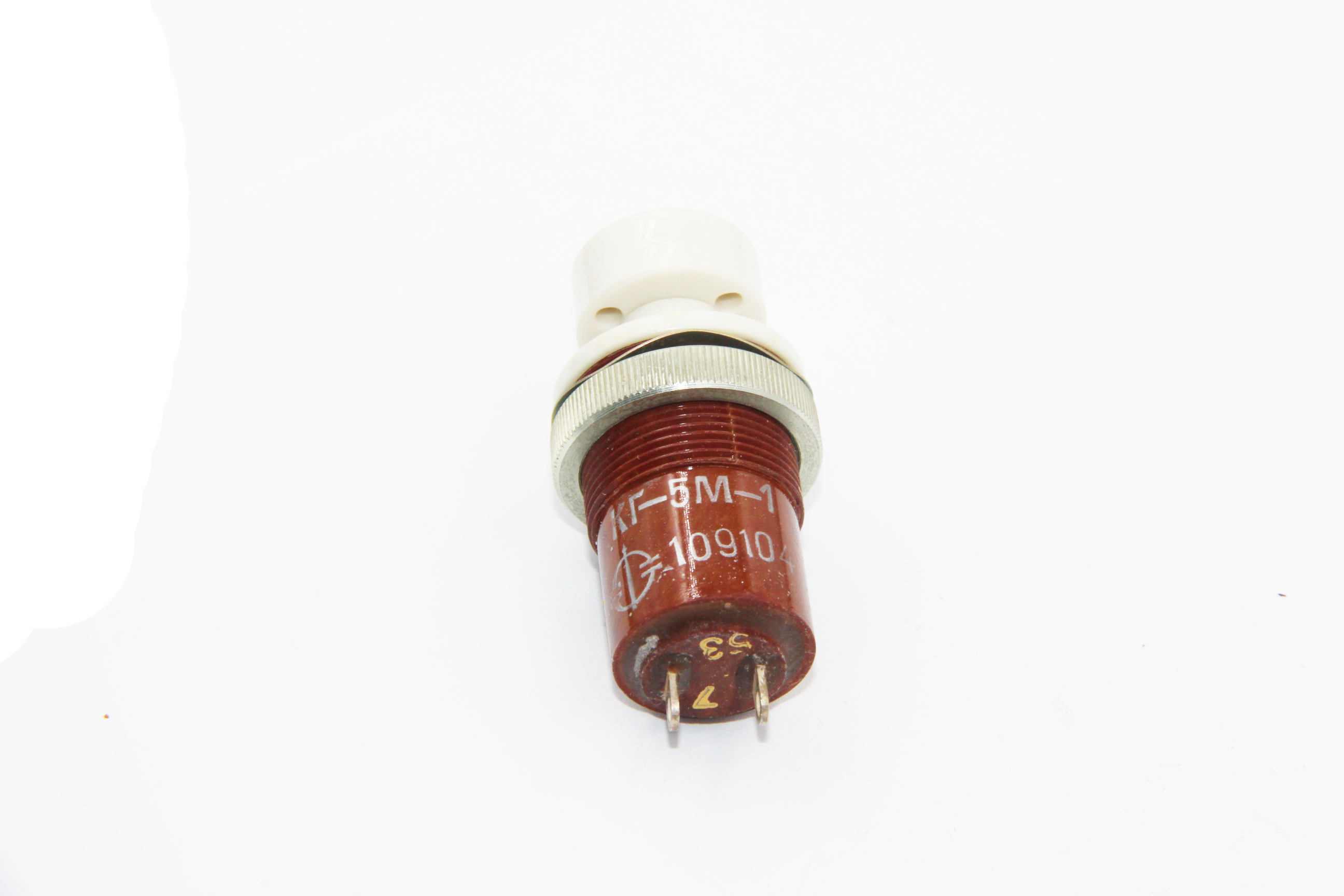

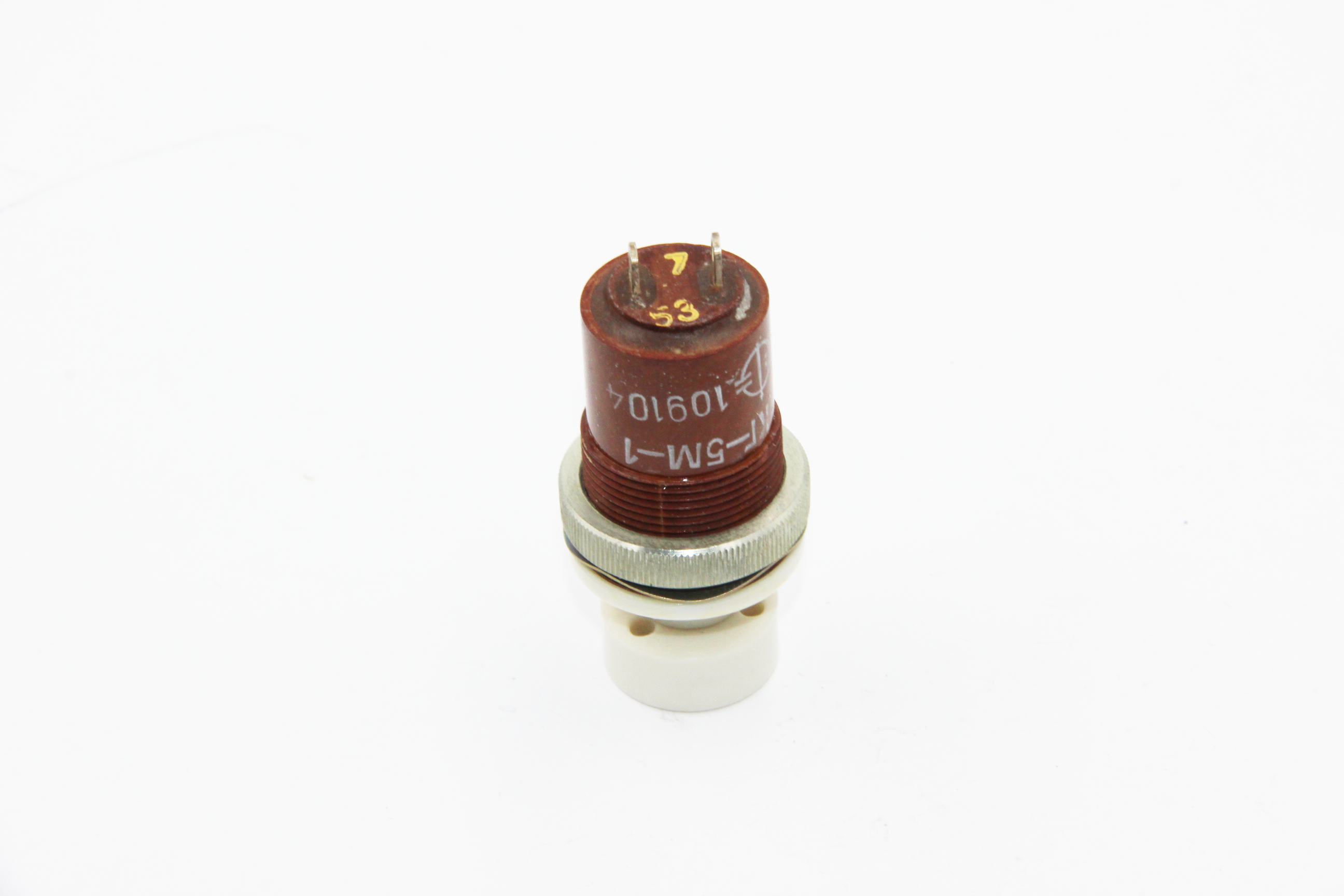

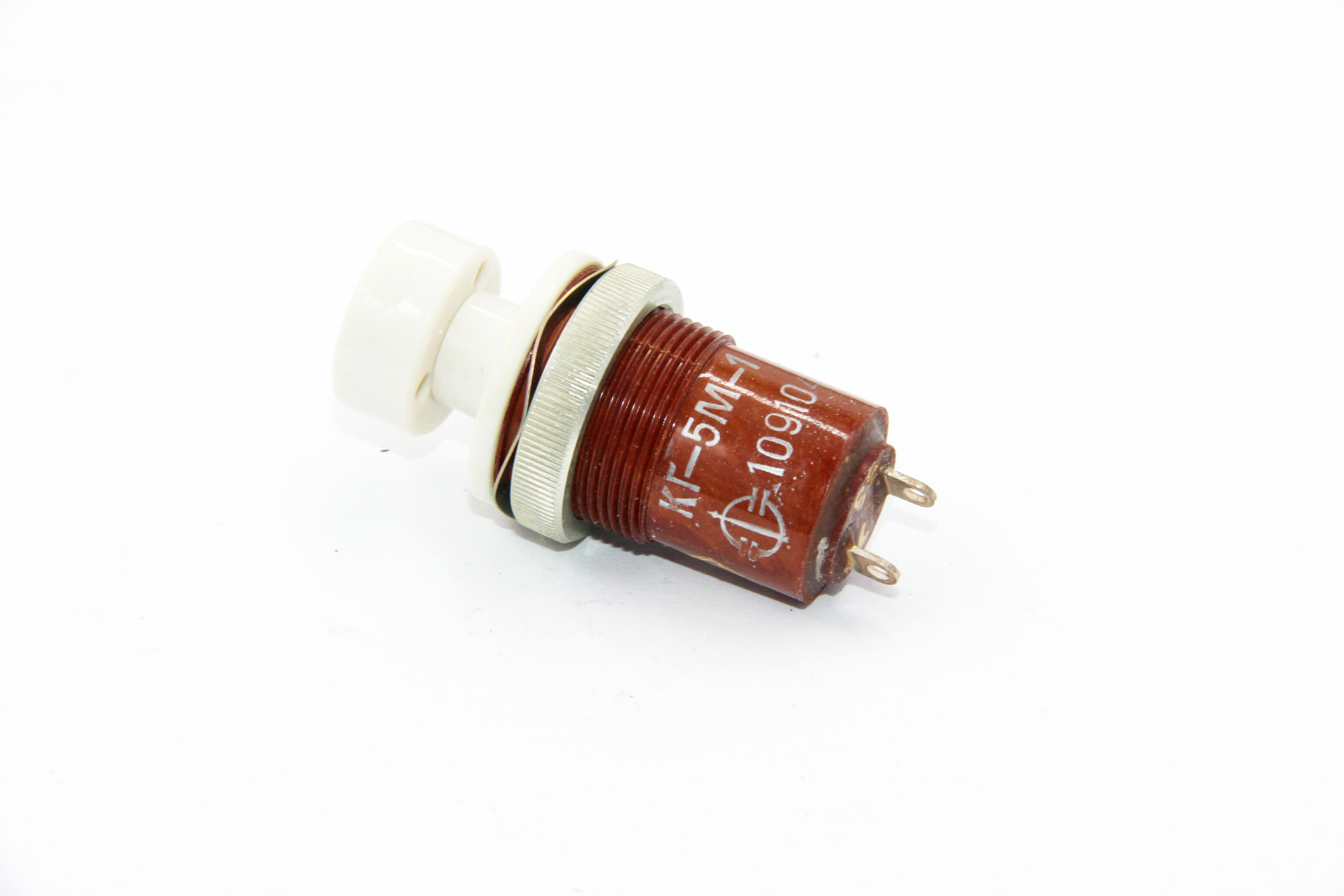

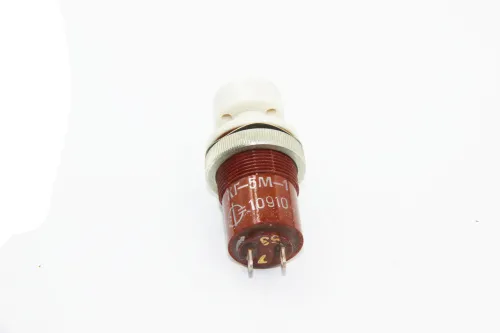

КГ-5М-1 кнопка замыкания-размыкания применяется для работы в цепях постоянного и переменного токов с активной и индуктивной нагрузками и является аппаратом общего применения.
Условные обозначения :
КГ-5М-1.
КГ-5 - Тип кнопки.
М -Модернизация.
1 - Буква или цифра: буква - цвет колпака на корпусе кнопки:
отсутствие буквы - без колпака; К - красный; Ж - желтый;
З - зеленый; С - синий; Б - белый; Ч - черный;
цифра - конструкция головки под палец:
1 - головка круглая цвет белый, 2 - головка квадратная
цвет белый.
Технические характеристики :
Коммутируемое напряжение тока - 27 В.
Коммутируемый ток - от 0,05 –до 5 А.
Падение напряжения на выводах -240 Мв.
Диапазон рабочих температур - от - 60°С до +60°С.
Срок сохраняемости изделий - 8 лет.
Масса - 30 гр.
Количество коммутационных циклов -10000.
