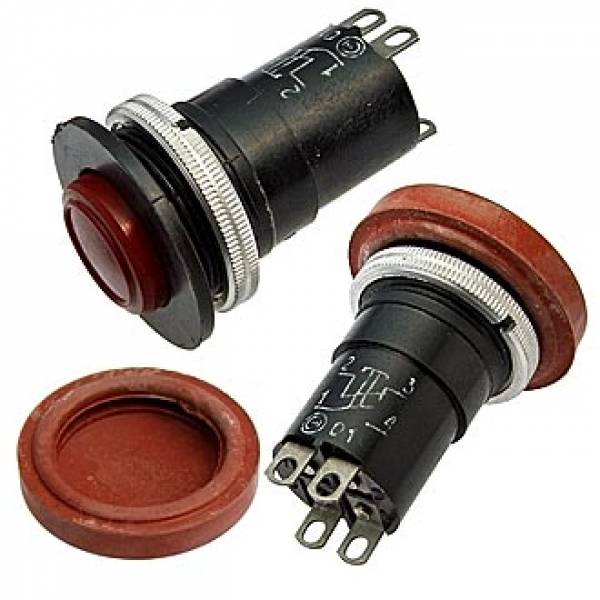

К-4-2П 20мм кнопка применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение УХЛ. Монтаж – объемный, крепление в отверстии панели, вывода – под пайку.
Условные обозначения :
К-4-2П 20мм.
К-4 – Обозначение серии и типа кнопки.
2 – Вариант цвета кнопки (или протектора, при его наличии): 1 – черный, 2 – красный.
П – Исполнение кнопки: П – с протектором; в исполнении без протектора буква не указывается.
Технические характеристики :
Коммутируемое напряжение;
постоянного тока - от 0,1 – до 36 В.
переменного тока - от0,1 -до 250 В.
Коммутируемый ток - от 0,001 – до 4 А.
Сопротивление изоляции – не менее 1000 МОм.
Сопротивление электрического контакта – не более - 0,01 Ом.
Электрическая прочность изоляции: 1500 Вфф.
Усилие обратного срабатывания – от 9,8 –до 49 Н .
Диапазон рабочих температур - от - 60°С до +85°С.
Срок сохраняемости изделий - 15 лет.
Масса - 29 г.
