Описание

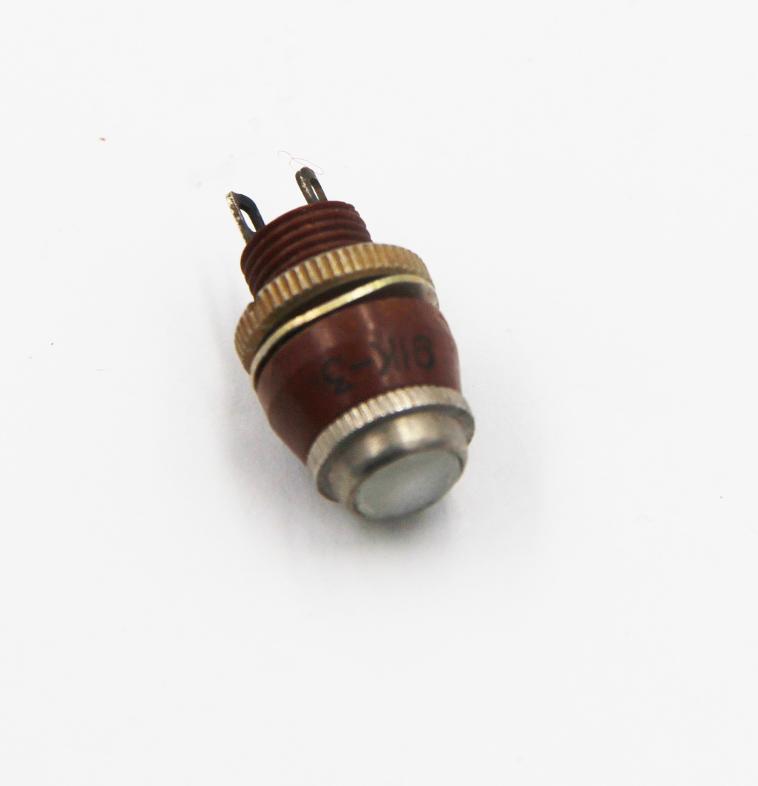

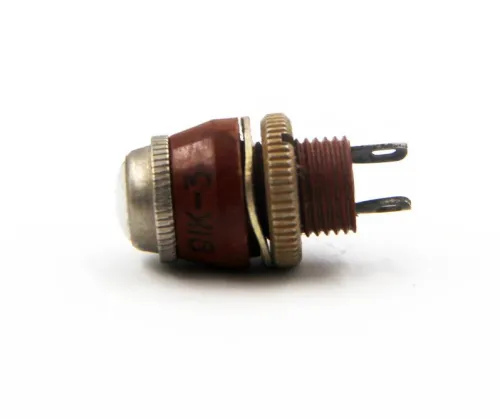

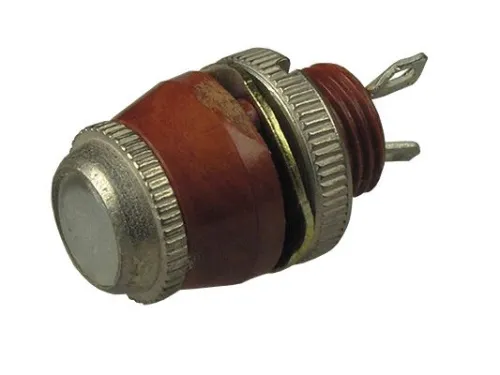

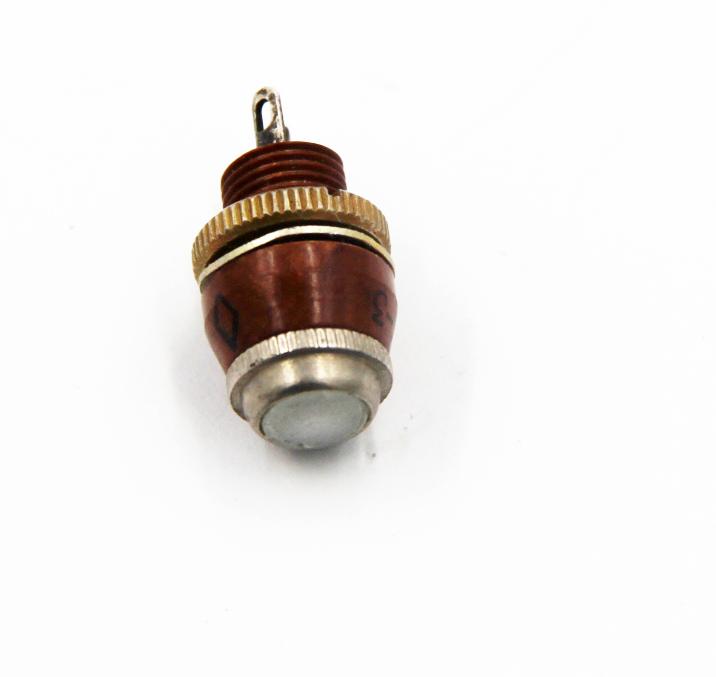

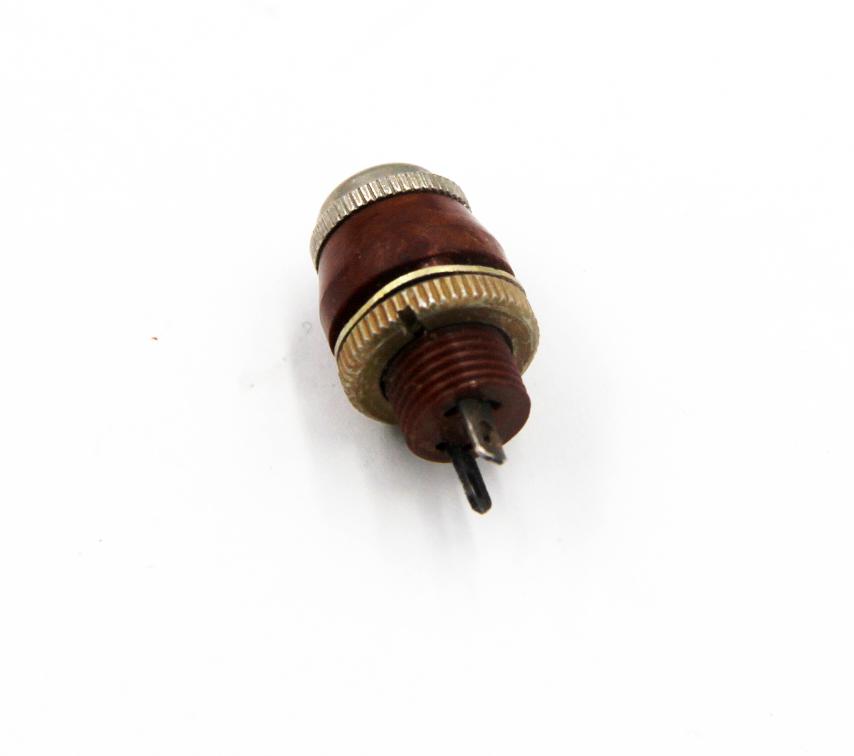

МФС-2 Б фонарь применяется для визуального отображения информации в цепях сигнализации РЭА. Устанавливаются в печатном и объёмном монтаже. Используются совместно с лампами СМН 9-60 ( I max –55 мА, U max- 9 В ) и СМН10-55 (I max – 50 мА, U max – 10 В) соответственно. Цвет светофильтра: бесцветный (б), желтый (ж), (красный (к), зеленый (з), синий (с), оранжевый (о).

Условные обозначения :

МФС-2.
МФС -Малогабаритный фонарь сигнальный.
2 -Тип разработки.
Б -Цвет колбы бесцветный.

Технические характеристики :

 I max – 50мА, U max – 10В.
Цвет  колбы – бесцветный (б), желтый (ж), (красный (к), зеленый (з), синий (с), оранжевый (о).
Диапазон рабочих температур от минус 60 °С до плюс 100 °С.
Минимальная наработка на отказ по приемкам «1», «3» и «7» – 10 000 часов.
Способ крепления – гайка.
Габаритные размеры (мах)  216;13х24 мм с лампой.
Масса – 10 г.
Минимальный срок сохраняемости - 15 лет.
