Описание АЛ144А диод излучающий.
АЛ144А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
диод излучающий АЛ144А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АЛ144А диод излучающий:

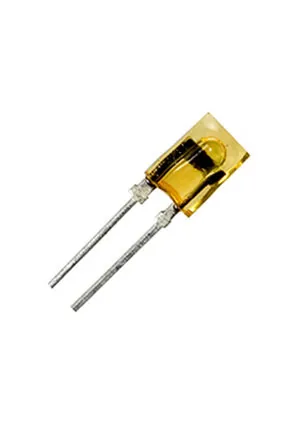

АЛ144А
Диоды излучающие, арсенидогаллиевые, импульсные, мезаэпитакснальные.
Предназначены для использования в аппаратуре в качестве источников ИК излучения.
Выпускаются в пластмассовом корпусе.
Диоды 3Л118А маркируются черным ободком на корпусе. Черная точка на корпусе ставится со стороны анодного вывода.
Масса не более 0,2 гр.
Мощность излучения P -0.02 мВт.
Прямое напряжение -1.4 В.
при токе Iпр.,мА
Ширина спектра излучения,нм
Видимый телесный угол,град
Максимальное время нарастания импульса,нс
Максимальное время спада импульса,нс
Максимальное обратное напряжение- 1 В.
Максимальный прямой ток -20 мА.
Максимальный импульсный прямой ток -150 мА.
Способ монтажа
в отверстие
Рабочая температура --60...85С.
