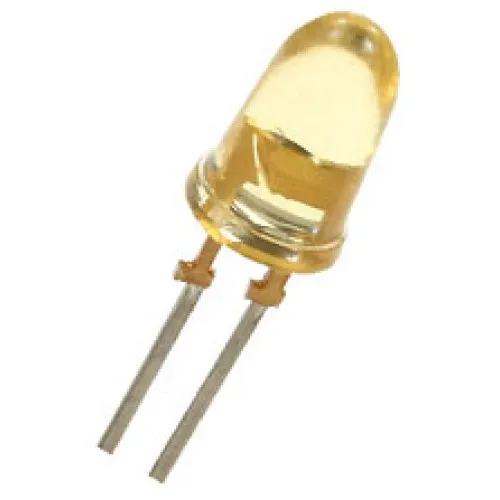

Описание 3Л336Ж диод светоизлучающий.
3Л336X - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Диод светоизлучающий 3Л336Ж широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики 3Л336Ж диод светоизлучающий:
Диоды светоизлучающие 3Л336Ж, с рассеянным излучением, эпитаксиальные.
Изготовляются на основе соединений галлий–алюминий-мышьяк 3Л336А, 3Л336Б, 3Л336К и фосфида галлия 3Л336В, 3Л336Г, 3Л336Д, 3Л336Е, 3Л336Ж, АЛ336И.
Предназначены для визуальной индикации.
Выпускаются в пластмассовом корпусе с гибкими выводами.
Диоды 3Л336В - 3Л336И имеют обратную полярность.
Масса диода не более 0,35 г.
Некоторые электрические и световые параметры:
Цвет свечения:
- 3Л336А, 3Л336Б, 3Л336К - красный.
- 3Л336В, 3Л336Г, 3Л336И - зеленый.
- 3Л336Д, 3Л336Е, 3Л336Ж - желтый.
Сила света при iпр=10 мА, не менее:
- 3Л336А - 6 мкд
- 3Л336Б, 3Л336И - 20 мкд.
- 3Л336В, 3Л336Д - 4 мкд.
- 3Л336Г, 3Л336Ж - 15 мкд.
- 3Л336Е - 10 мкд.
- 3Л336К - 40 мкд.
Постоянное прямое напряжение при iпр=10 мА, не более.
- 3Л336А, 3Л336Б, 3Л336К -2 В.
- 3Л336В, 3Л336Г, 3Л336Д, 3Л336Е, 3Л336Ж, 3Л336И, 3Л336К - 2.8 В.
Предельные эксплуатационные данные:
Постоянное обратное напряжение - 2 В.
Постоянный прямой ток - 20 мА.
Температура окружающей среды ; -60..+70°С.
