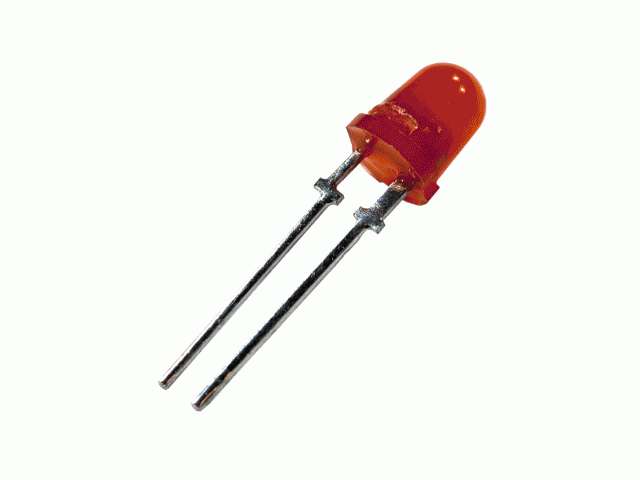

Описание АЛ307Ц1 диод светоизлучающий.
АЛ307Ц1 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Диод светоизлучающий АЛ307Ц1 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АЛ307Ц1 диод светоизлучающий:
Диоды АЛ307Ц1 светоизлучающие, с рассеянным излучением, эпитаксиальные.
Выпускаются в пластмассовых корпусах.
Маркировка светодиодов приводится на групповой таре.
Масса диода не более 0,35 г.
Основные технические параметры светодиода АЛ307Ц1:
Цвет излучения
Сила света: не менее 6 кд/м2;
Постоянное прямое напряжение: не более 2 В;
Максимум спектрального распределения: 0,665 мкм;
Максимально допустимый постоянный прямой ток: 22 мА;
Максимальный импульсный ток при заданной длительности импульса: 100 мА;
Максимально допустимое обратное постоянное напряжение: 2 В;
Максимально допустимое импульсное обратное постоянное напряжение: 2 В.
Диапазон рабочих температур --60°С – +70°С.
