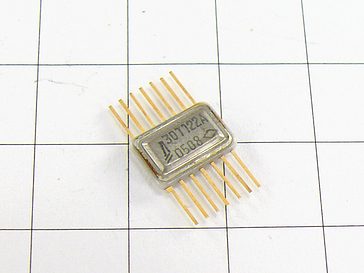

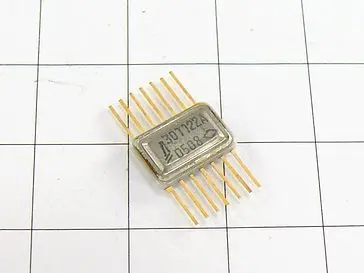

Описание АОТ122В оптопара транзисторная.
АОТ122В - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
оптопара транзисторная АОТ122В широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АОТ122В оптопара транзисторная :
АОТ122В
оптопара транзисторная для переменного входного сигнала.
Оптопара АОТ122В состоит из двух кристаллов инфракрасных asgaal светодиодов включенных встречно-параллельно и кремниевого n-p-n фототранзистора с высоким коэффициентом усиления.
Кристаллы расположены "лицом-к-лицу", что обеспечивает высокий коэффициент оптической связи. Благодаря параллельному включению светодиодов оптопара чувствительна к току любой полярности на входе.
Тип корпуса: dip-8.
Технические характеристики :
Входное напряжение -1,6 В.
Выходное остаточное напряжение - 1,8 В.
Ток утечки на выходе оптопары - 10 мкА.
Сопротивление изоляции оптопары - 100 ГОм.
Время нарастания выходного тока - 10 мкс.
Время спада выходного тока - 100 мкс.
Входной постоянный или средний ток - 5 мА.
Входной импульсный ток - XX мА.
Входное обратное напряжение - XX В.
Выходное коммутируемое напряжение - 60 В.
Выходной ток - XX мА.
Напряжение изоляции - 3000 В.
Рабочий диапазон температур окружающей среды - -45…+85 °C.
