Описание АОД120Б1

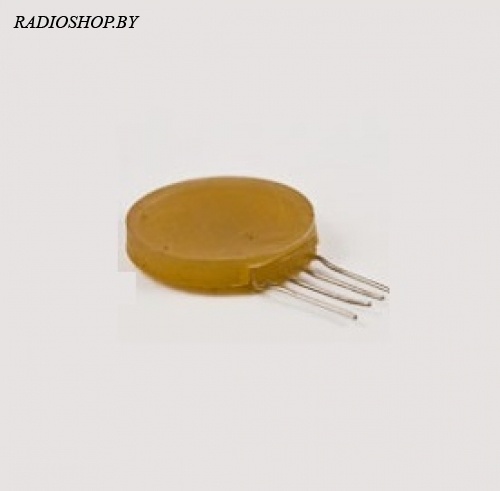

Оптопара диодная АОД120Б1 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие. Оптопара диодная АОД120Б1 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Технические характеристики :
Входное напряжение - 1,9 В.
Коэффициент передачи тока - 0,4 %.
Время нарастания выходного сигнала - 50 НС.
Время спада выходного сигнала -XX нс.
Ток утечки на выходе оптопары -2 Мка.
Сопротивление изоляции оптопары -10 ГОм.
Проходная емкость оптопары -2 пФ.
Входной ток во включенном состоянии - 20 мА.
Импульсный входной ток - 100 мА.
Входное обратное напряжение - 3,5 В.
Обратное выходное постоянное напряжение -10 В.
Обратное выходное импульсное напряжение -XX В.
Напряжение изоляции- 400 В.
Рабочий диапазон температур окружающей среды --60°C +85°C.
