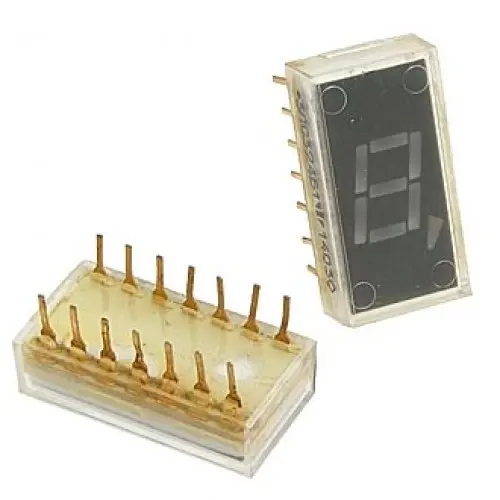

Описание АЛС324Б цифровой индикатор.
АЛС324Б - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Цифровой индикатор АЛС324Б широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АЛС324Б цифровой индикатор :
Цифровой индикатор АЛС324Б, на основе соединения арсенид-фосфид-галлий.
Предназначены для визуальной индикации. Индикаторы имеют семь сегментов и децимальную точку, излучающих свет при воздействии прямого тока. Различные комбинации элементов, обеспечиваемые внешней коммутацией, позволяют воспроизвести цифры от 0 до 9 и децимальную точку.
Выпускаются в пластмассовом корпусе.
Высота знака 7,5 мм.
Масса прибора не более 2 г.
Некоторые электрические и световые параметры:
Цвет свечения - красный.
Сила света при iпр=20 мА через элемент, не менее: сегмента 0,15 мкд децимальной точки 0,05 мкд.
Неравномерность силы света индикатора, не более - 3.
Длина волны излучения в максимуме спектральной плотности - 650..670 нм.
Постоянное прямое напряжение на элементе при iпр=20 мА, не более - 2,5 В.
Предельные эксплуатационные данные:
Обратное напряжение любой формы и периодичности - 5 В.
Постоянный прямой ток через элемент:
при Т=-60..+35°С - 25 мА.
Рассеиваемая мощность:
при Т=-60..+35°С - 500 мВт.
Температура окружающей среды -60..+70°С.
