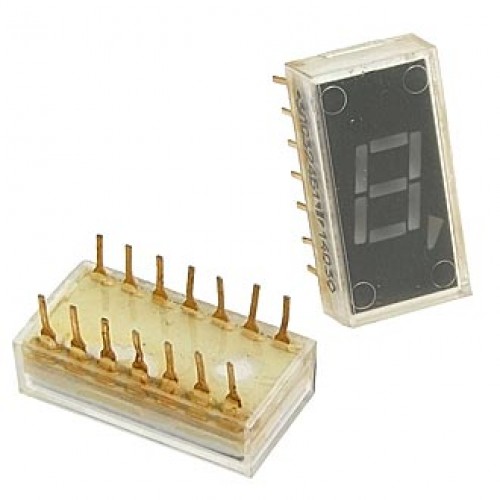

Описание АЛС321Бцифровой индикатор.
АЛС321Б - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Цифровой индикатор АЛС321Б широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АЛС321Б цифровой индикатор:
АЛС321Б
Цифровой индикатор, фосфидогаллиевые.
Предназначены для визуальной индикации.
Индикаторы имеют семь сегментов и децимальную точку, излучающие свет при воздействии прямого тока. Различные комбинации элементов, обеспечиваемые внешней коммутацией, позволяют воспроизвести цифры от 0 до 9 и децимальную точку.
Выпускаются в пластмассовом корпусе.
У индикатора АЛС321А элементы имеют общий катод, у АЛС321Б — общий анод. Высота знака 7,5 мм.
Масса прибора не более 2 г.
Некоторые электрические и световые параметры:
Цвет свечения:- желто-зеленый.
Сила света при постоянном токе 20 мА через элемент, не менее: - элемента 0,12 мкд децимальной точки 0,02 мкд.
Неравномерность силы света индикатора, не более 3
Постоянное прямое напряжение на элементе при iпр=2О мА, не более: - 3,6 В.
Предельные эксплуатационные данные:
Обратное напряжение любой формы и периодичности: - 5 В.
Постоянный прямой ток через элемент:
при Т=-60..+35°С - 25 мА.
Рассеиваемая мощность:
при Т=-60..+35°С - 720 мВт.
Температура окружающей среды -60..+70°С.
