3ОТ123Г оптопара транзисторная

3ОТ123Г оптопара транзисторная

Характеристики

48Q0V6T75

Описание

Описание 3ОТ123Г оптопара транзисторная.

3ОТ123Г  - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Оптопара транзисторная 3ОТ123Г широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

 Параметры и характеристики

Оптопары транзисторные 3ОТ123Г , состоящие из излучающего диода на основе соединения галлий-алюминий-мышьяк и кремниевого фототранзистора.
Предназначены для применения в ключевом режиме. Между выводами 3 и 5 должен быть подключен резистор сопротивлением 100 кОм.

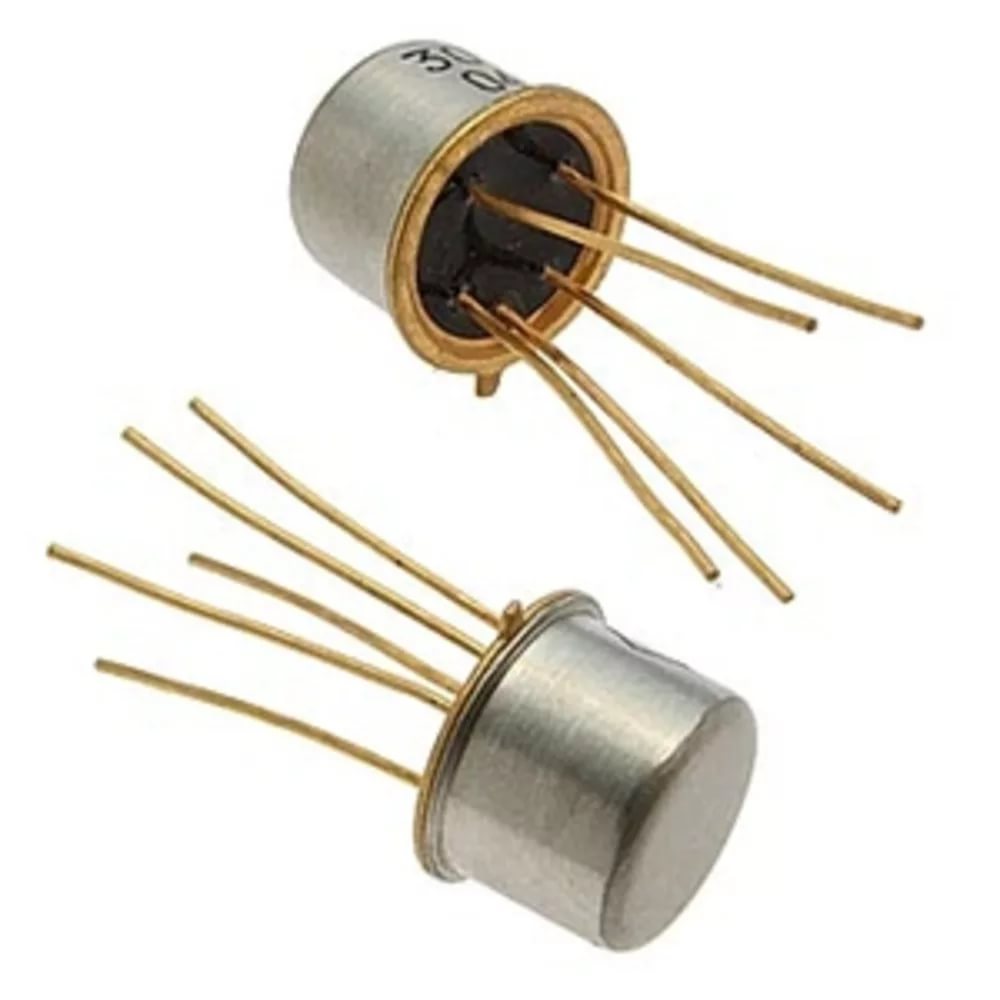

Выпускаются в металлостеклянном корпусе.
Масса прибора не более 2 г.


Основные технические параметры транзисторной оптопары 3ОТ123Г:

Постоянное прямое входное напряжение Uвх-2 В.
при входном токе Iвх- 30 мА.
Максимальный входной ток Iвх.макс -30 мА.
Максимальный импульсный входной ток Iвх.имп.макс - 100 мА.
Максимальное входное обратное напряжение Uвх.обр.макс - 0,5 В.
Выходной каскад -биполярный транзистор.
Коэффициент передачи тока CTR - X %
Максимальный выходной ток Iвых.макс- 10 мА.
Максимальное выходное обратное напряжение Uвых.обр.макс - X В.
Максимальное выходное коммутируемое напряжение Uвых.ком.макс - 50 В.
Время нарастания выходного сигнала tнр - 2 мкс.
Время спада выходного сигнала tсп - 2 мкс.
Сопротивление изоляции между входной и выходной цепями - 1 ГОм.
Максимальное напряжение изоляции - 100 В.
Рабочая температура; -60...85 С.
