Описание 3ЛС340А индикатор знаковый.
3ЛС340А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Индикатор знаковый 3ЛС340А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики 3ЛС340А индикатор знаковый :
3ЛС340А

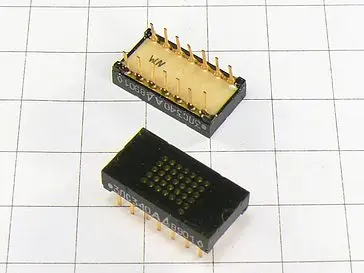

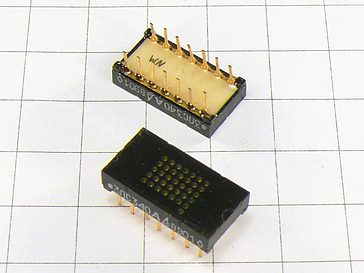

Индикатор знаковый , на основе соединения фосфид-арсенид-галлий, эпитаксиально-диффузионные.
Предназначены для визуальной индикации. Индикаторы имеют 35 элементов (7 рядов по 5 элементов в ряду) и левую децимальную точку, излучающих свет при воздействии прямого тока. Различные комбинации элементов, обеспечиваемые внешней коммутацией, позволяют воспроизвести цифры от 0 до 9 и децимальную точку; а также буквы русского и латинского алфавитов и другие символы.
Выпускаются в пластмассовом корпусе
Высота знака 9 мм.
Масса прибора не более 3,5 г.
Основные технические параметры знакосинтезирующего индикатора 3ЛС340А.
Цвет излучения (свечения): красный.
Высота знаков: 9 мм.
Сила света одного сегмента: 0,125 мкд.
Постоянное прямое напряжение: не более 2,5 В при 10 мА.
Допустимый разброс силы света между сегментами: не более 400 %.
Максимальный импульсный ток: 200 мА.
Максимально допустимое обратное постоянное напряжение: 4 В.
