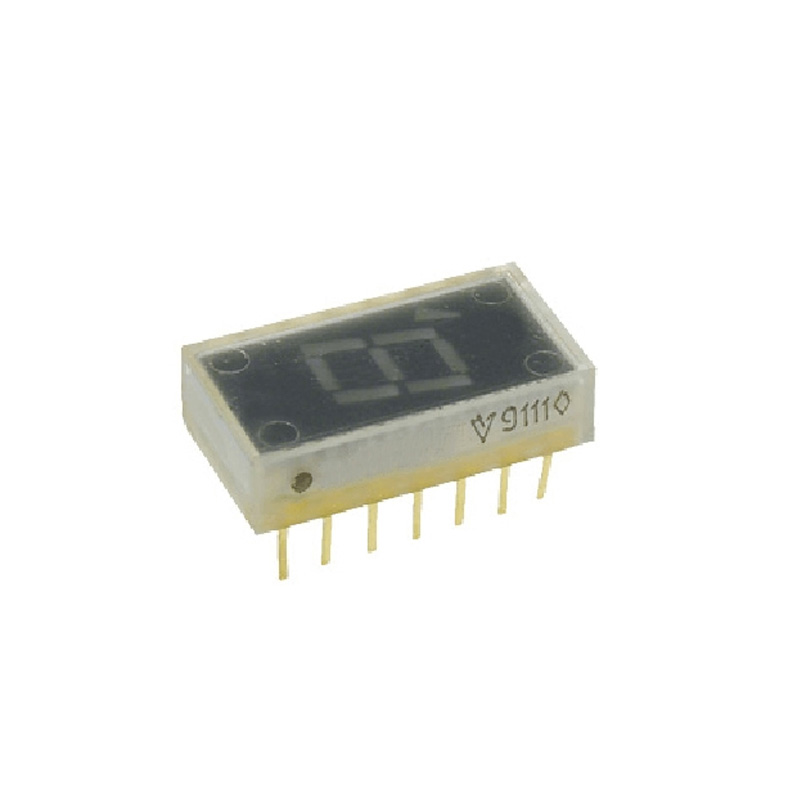

3ЛС338Е1 цифровой индикатор

3ЛС338Е1 цифровой индикатор

Характеристики

48Q0V6T65

Описание

Описание 3ЛС338Е1 цифровой индикатор.

3ЛС338Е1 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Цифровой индикатор 3ЛС338Е1 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики 3ЛС338Е1 цифрового индикатора:

Цифровые индикаторы 3ЛС338Е1, фосфидогаллиевые, эпитаксиально-диффузионные.
Предназначены для визуальной индикации.
Индикаторы 3ЛС338А1, 3ЛС338Б1 имеют семь сегментов и децимальную точку, 3ЛС338А1 содержит элементы с общим катодом, 3ЛС338Б1 с общим анодом. Индикатор 3ЛС338В1 имеет три сегмента, два полусегмента и децимальную точку и формирует знаки полярности и переполнения, излучающие свет при воздействии прямого тока. Различные комбинации элементов, обеспечиваемые внешней коммутацией индикаторов 3ЛС338А-1, 3ЛС338Б-1, позволяют воспроизводить цифры от 0 до 9 и децимальную точку, 3ЛС338Б-1 - знак переполнения «±1», знаки полярности « + » и «-» и децимальную точку.
Выпускаются в пластмассовом корпусе.
Высота знака 7 мм.
Масса прибора не более 2,5 г.

Основные технические параметры цифрового индикатора 3ЛС338Е1:
Цвет излучения (свечения): зеленый.
Высота знаков: 7 мм.
Сила света одного сегмента -0,15 мкд.
Постоянное прямое напряжение: не более - 3,5 В при 20 мА.
Максимально допустимый постоянный прямой ток - 25 мА.
Максимальный импульсный ток - 200 мА.
Максимально допустимое обратное постоянное напряжение - 5 В.
