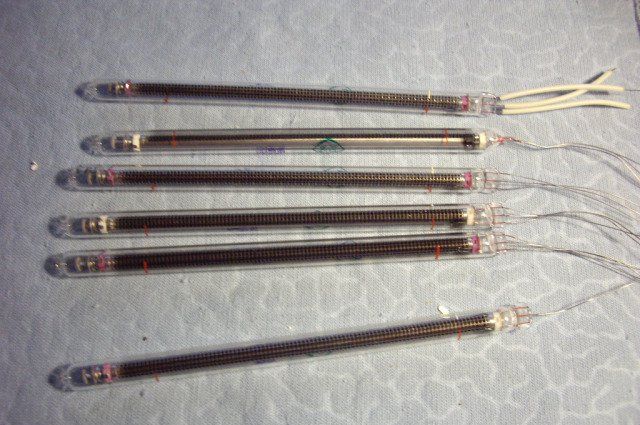

Описание ИН-13 линейный индикатор тлеющего разряда.
ИН-13 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Линейный индикатор тлеющего разряда ИН-13 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики ИН-13 линейный индикатор тлеющего разряда:

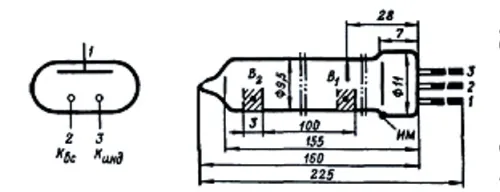

ИН-13
Линейный индикатор тлеющего разряда для непрерывного контроля в устройствах индикации и сигнализации.
Индикация производится по высоте светящегося столбика через боковую поверхность баллона.
Оформление стеклянное.
Масса 15 г.
Падение напряжения "анод-вспомогательный катод"-102-107В.
Ток индикации при максимальной длине рабочего участка 112мм; 3,8-4,3мА.
Ток индикации при минимальной длине рабочего участка 12мм; 0,3-0,6мА.
Максимальный ток индикаторного катода-4,3мА.
Ток вспомогательного катода-0,09-0,13мА.
Длина линейного участка характеристики-100мм.
Нелинейность характеристики в пределах рабочего участка, не более-2%.
Яркость свечения, не менее-30кд/м².
Долговечность, не менее-1000ч.
