Описание АОТ165А
АОТ165А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
оптопара транзисторная АОТ165А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АОТ165А оптопара транзисторная:
АОТ165А
Сдвоенная оптопара с транзистором Дарлингтона.
Оптопара АОТ165А состоит из кристаллов инфракрасного asgaal светодиода и кремниевого составного n-p-n фототранзистора.
Кристаллы расположены в одной плоскости, оптически связаны полусферическим световодом. Такая конструкция
обеспечивает отсутствие полевых утечек при длительном приложении uиз.
Внутренние межсоединения выполнены золотой проволокой.

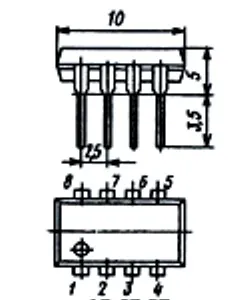

Тип корпуса: dip-8.
Технические характеристики :
Входное напряжение -1,6 В.
Выходное остаточное напряжение - 1,5 В.
Ток утечки на выходе оптопары - 10 мкА.
Сопротивление изоляции оптопары - 100 ГОм.
Время нарастания выходного тока - XX мкс.
Время спада выходного тока - XX мкс.
Входной постоянный или средний ток - 20 мА.
Входной импульсный ток - 100 мА.
Входное обратное напряжение - XX В.
Выходное коммутируемое напряжение - 70 В.
Выходной ток - 20 мА.
Напряжение изоляции - 3000 В.
Рабочий диапазон температур окружающей среды - -45…+85 °C.
