Описание 3ОУ103Б оптопара тиристорная.
3ОУ103Б - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Оптопара тиристорная 3ОУ103Б широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики 3ОУ103Б оптопара тиристорная:
3ОУ103Б

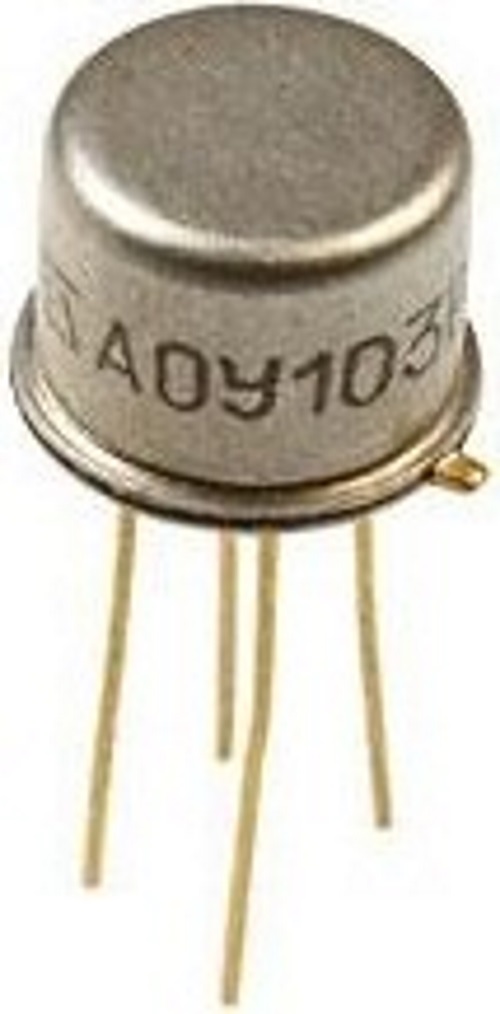

Оптопары тиристорные 3ОУ103Б, состоящие из излучающего диода на основе соединения галлий-алюминий-мышьяк и кремниевого тиристора.
Предназначены для использования в качестве управляемого ключа в узлах радиоэлектронной аппаратуры, в которых требуется гальваническая развязка между выходной цепью и цепями управления.

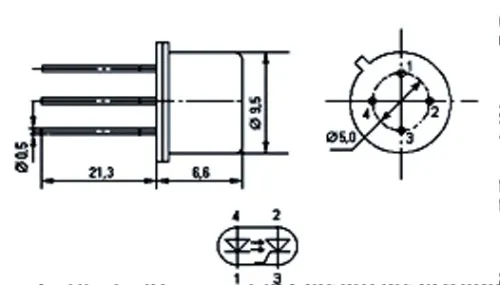

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Масса прибора не более 1,2 гр.
Входное напряжение -2 В
Выходное остаточное напряжение -2 В
Ток утечки на выходе оптопары -100 мка
Сопротивление изоляции оптопары -0,5 Гом
Время включения -10 мкс
Время выключения -35 мкс
Входной постоянный ток -30 ма
Входной импульсный ток -500 ма
Входное обратное напряжение -2 В
Выходное обратное постоянное напряжение -200 В
Выходной постоянный ток -100 ма
Напряжение изоляции -500 В
Рабочий диапазон температур окружающей среды --60…+70°C.
