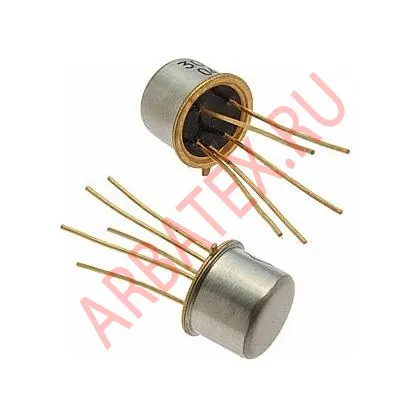

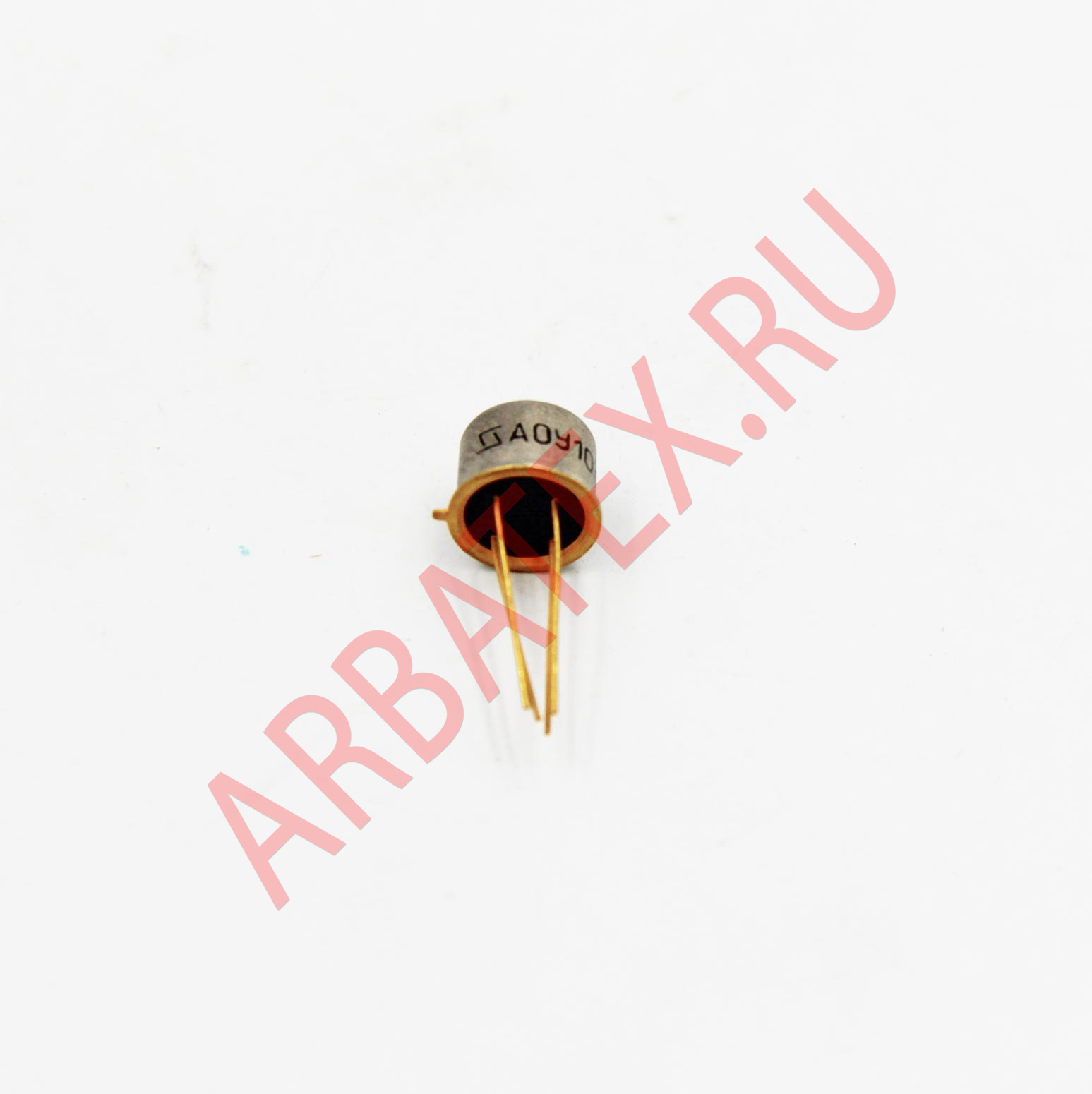

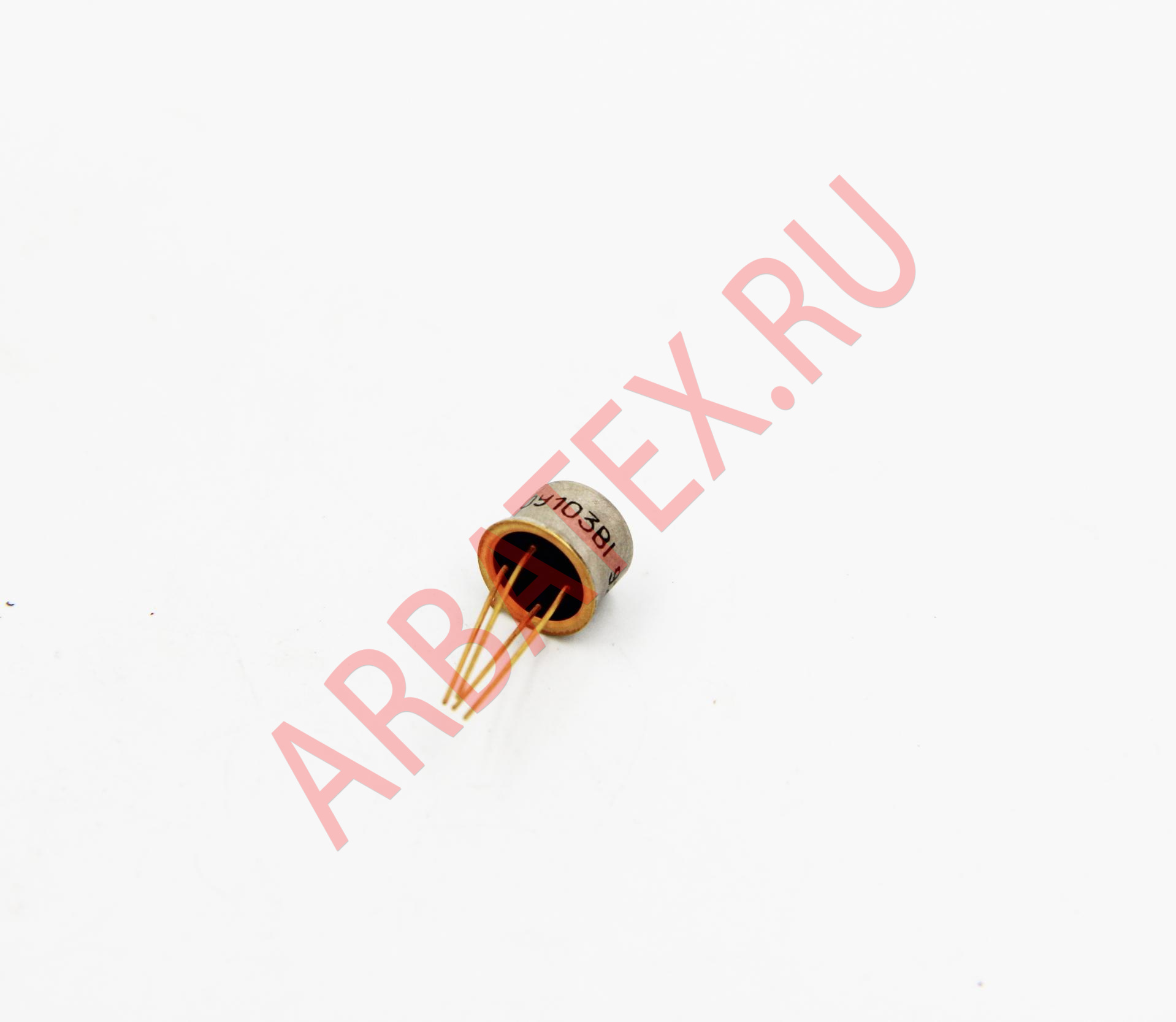

Описание АОУ103В-1 оптопара тиристорная.
АОУ103В-1 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Оптопара тиристорная АОУ103В-1 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АОУ103В-1 оптопара тиристорная:
Постоянное прямое входное напряжение Uвх -2 В.
при входном токе Iвх-мА.
Максимальный входной ток Iвх.макс -55 мА.
Максимальный импульсный входной ток Iвх.имп.макс- мА.
Максимальное входное обратное напряжение Uвх.обр.макс -2 В.
Коэффициент передачи тока CTR -%.
Максимальный выходной ток Iвых.макс -100 мА.
Максимальное выходное обратное напряжение Uвых.обр.макс -В.
Максимальное выходное коммутируемое напряжение Uвых.ком.макс - В.
Время нарастания выходного сигнала tнр -15 мкс.
Время спада выходного сигнала tсп-100мкс.
Сопротивление изоляции между входной и выходной цепями- ГОм.
Максимальное напряжение изоляции- 500 В.
Рабочая температура-60...70 С.
