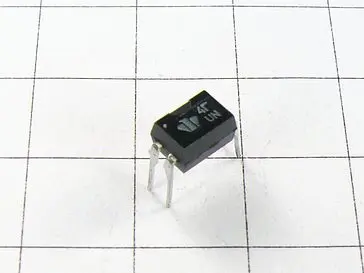

Описание АОТ174А оптопара транзисторная
АОТ174А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
оптопара транзисторная АОТ174А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АОТ174А оптопара транзисторная:
АОТ174А
Транзисторная оптопара с нормированным коэффициентом передачи по току.
Оптопара АОТ174А состоит из кристаллов инфракрасного asgaal светодиода и кремниевого n-p-n фототранзистора.
Кристаллы расположены в одной плоскости, оптически связаны полусферическим световодом. Такая конструкция обеспечивает отсутствие полевых утечек при длительном приложении uиз. Внутренние межсоединения выполнены золотой проволокой.
Тип корпуса: dip-4 и dip-4smd.
Входное напряжение -1,7 В.
Выходное остаточное напряжение - 0,2 В.
Ток утечки на выходе оптопары - 0,1 мкА.
Сопротивление изоляции оптопары - XX ГОм.
Время нарастания выходного тока - 18 мкс.
Время спада выходного тока - 18 мкс.
Входной постоянный или средний ток - XX мА.
Входной импульсный ток - XX мА.
Входное обратное напряжение - 10 В.
Выходное коммутируемое напряжение - XX В.
Выходной ток - XX мА.
Напряжение изоляции - XX В.
Рабочий диапазон температур окружающей среды - -45…+100 °C.
