Описание ФД-7К фотодиод кремниевый
ФД-7К - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
фотодиод кремниевый ФД-7К широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики ФД-7К фотодиод кремниевый:
ФД-7К
Фотодиоды ФД-7К имеют фоточувствительный элемент круглой формы диаметром 10 мм.
Предназначен для применения в фотоэлектронной автоматике.

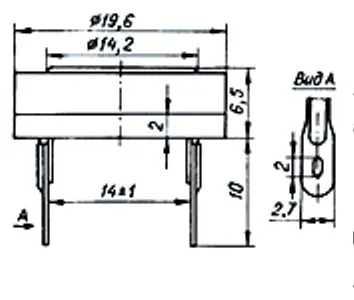

Прибор оформлен в цилиндрическом металлостеклянном корпусе с плоским входным окном, выводы жесткие штампованные луженые.
Маркирован цветными точками на корпусе у катодного вывода.
ФД-7К гр. А отмечен одной черной точкой, ФД-7К гр.Б - одной красной.
Масса прибора - не более 10 г.
Основные технические параметры фотодиода ФД-7К:
Токовая фоточувствительность, при рабочем напряжении 27 В и освещенности 1000 лк: не менее 0,56 мкА/лк;
Темновой ток: не более 5 мкА;
Постоянная времени фотоприемника: не более 10 мкс;
Емкость фотодиода: 600 пФ;
Область спектральной фоточувствительности: 0,4...1,1 мкм;
Длина волны максимума спектрального распределения фоточувствительности: 0,82...0,86 мкм.
Наибольшее постоянное рабочее (обратное) напряжение: 30 В.
Наибольшая рабочая освещенность: 1100 лк.
Максимальная кратковременная (не более 2 мин) освещенность: 11000 лк.
Рабочий интервал температуры окружающей среды: -60...+75 °С.
