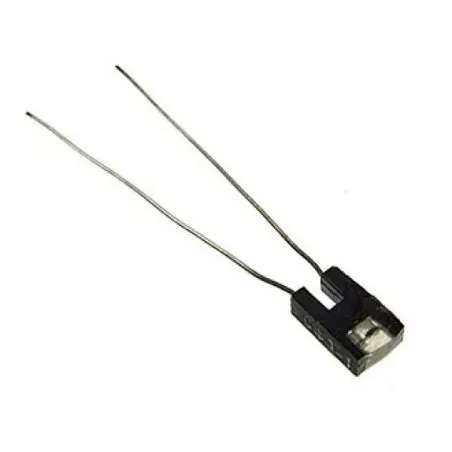

Описание СФ3-1 фоторезистор.
СФ3-1 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Фоторезистор СФ3-1 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики СФ3-1 фоторезистор:
СФ3-1
Фоторезистор.
Предназначен для работы в составе аппаратуры фотоэлектрической автоматики.

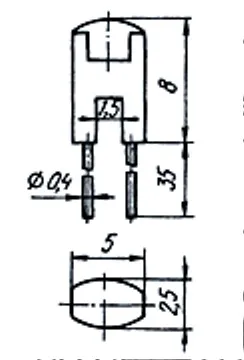

Выпускается в пластмассовом корпусе.
Основные технические параметры фоторезистора СФ3-1:
Рабочее напряжение - постоянное напряжение, при котором обеспечены номинальные значения его параметров: 15 В.
Световой ток - ток, протекающий через фоторезистор при рабочем напряжении и воздействии потока излучения заданных интенсивности и спектрального распределения: 750 мкА.
Темновой ток - ток, протекающий через фоторезистор при рабочем напряжении в отсутствие потока излучения в диапазоне спектральной чувствительности: 0,5 мкА.
Темновое сопротивление - сопротивление фоторезистора в отсутствие падающего на него излучения в диапазоне его спектральной чувствительности: 30 мОм.
Постоянная времени по спаду тока - время, в течение которого световой ток уменьшается до значения 37 % от максимума при затемнении фоторезистора: 20 мс.
Постоянная времени по нарастанию тока - время, в течение которого световой ток увеличивается до значения 63 % от максимума при прямоугольной форме единичного импульса света: 60 мс.
Максимум спектрального распределения - длина волны, соответствующая максимуму, спектральной чувствительности фоторезистора: 0,79 мкм.
