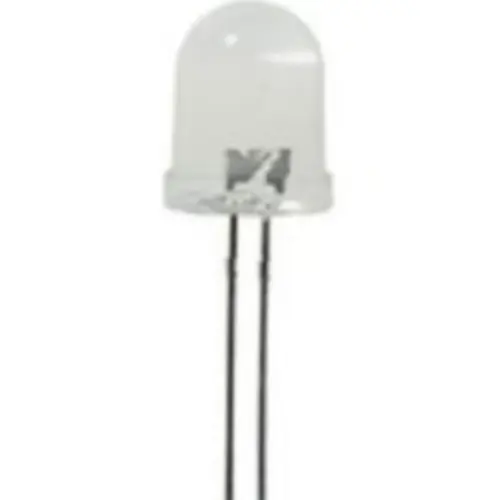

Описание КИПД40Т20К4-П7 светоизлучающий диод.
КИПД40Т20К4-П7 светоизлучающий диод - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Условные обозначения :
КИПД40Т20К4-П7.
КИПД – Шифр разработки.
40 -Цифры, обозначающие порядковый номер разработки, присвоенный в установленном порядке.
Т– Группа по силе света: А, Б, В, Г, Д, Е, Ж, И, К, Л, М, Н, П, Р, С, Т.
20 - Цифра, обозначающая число элементов индикатора.
К – Цвет свечения: Ж - желтый, К - красный, Л - зеленый, Р - Оранжевый, М - двухцветные.
4 - Цифра, обозначающая количество выводов.
П - Буква, обозначающая цвет корпуса: Д- диффузионный без красителя (с рассеивателем).
7 - Цифра, обозначающая вариант конструктивного исполнения.
Технические характеристики :
Прямое напряжение -2,2 -4,0 В.
Прямой ток -10 -20 мА.
Сила света -0,4 -6,0 мкд.
Длина волны, 567 -655 нм.
Диапазон рабочих температур; -60°С – +70°С.
