Описание КДФ101А фотодиод кремниевый
КДФ101А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Фотодиод кремниевый КДФ101А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики КДФ101А фотодиод кремниевый:

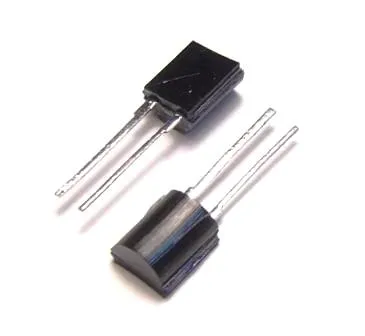

Фотодиоды КДФ101А структуры р-n оформлены в пластмассовом корпусе полуцилиндрической формы с жесткими лужеными выводами.
Фотодиоды предназначены для работы в системе дистанционного управления видеомагнитофонами и телевизорами.

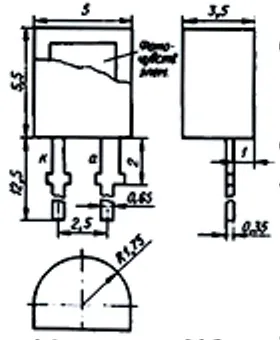

Фоточувствительный элемент размерами 4,5x3,2 мм расположен со стороны фронтальной плоскости корпуса. Уширенный вблизи корпуса вывод соединен с анодом фотодиода.
Масса прибора — не более 0,25 г.
Основные технические параметры фотодиода КДФ101А:
Фототок, не менее:-20 мкА.
Темновой ток, не более: - 30 нА.
Область спектральной фоточувствительности - 0,7...1,1 мкм.
Время нарастания и спада импульса фототока не более: - 0,35 мкс.
Наибольшее постоянное рабочее (обратное) напряжение - 10 В.
Рабочий интервал температуры окружающей среды, : -60...+70°С
