Описание АОТ123Б оптопара транзисторная.
АОТ123Б - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
оптопара транзисторная АОТ123Б широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АОТ123Б оптопара транзисторная :
Оптопары транзисторные АОТ123Б, состоящие из излучающего диода на основе соединения галлий-алюминий-мышьяк и кремниевого фототранзистора.
Предназначены для применения в ключевом режиме. Между выводами 3 и 5 должен быть подключен резистор сопротивлением 100 кОм.

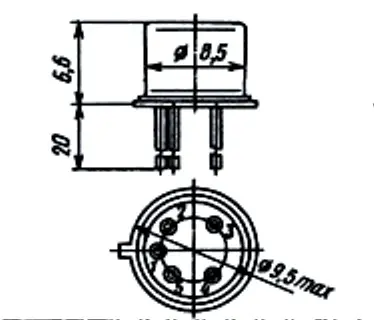

Выпускаются в металлостеклянном корпусе.
Масса прибора не более 2 г.
Основные технические параметры транзисторной оптопары АОТ123Б:
• Входное напряжение: не более 2 В;
• Выходное остаточное напряжение: не более 0,5 В;
• Ток утечки на выходе: не более 10 мкА;
• Сопротивление изоляции: не менее 1 ГОм;
• Время нарастания выходного сигнала: 2 мкс;
• Время спада выходного сигнала: 2 мкс;
• Максимальный входной ток: 30 мА;
• Максимальный импульсный входной ток: 100 мА;
• Максимальное коммутируемое напряжение на выходе: 30 В;
• Максимальный выходной ток: 20 мА;
• Максимальное напряжение изоляции: 100 В.
