Описание АОТ102Б оптопара транзисторная
АОТ102Б - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
оптопара транзисторная АОТ102Б широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АОТ102Б оптопара диодная:

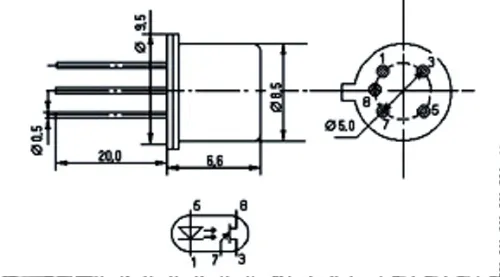

АОТ102Б
Оптопары транзисторные АОТ102Б, двухканальные, состоящие из эпитаксиальных излучающих диодов на основе соединения галлий-алюминий-мышьяк и кремниевых фототранзисторов.
Применяются для электронной коммутации однополярного тока с гальванической развязкой между входом и выходом.

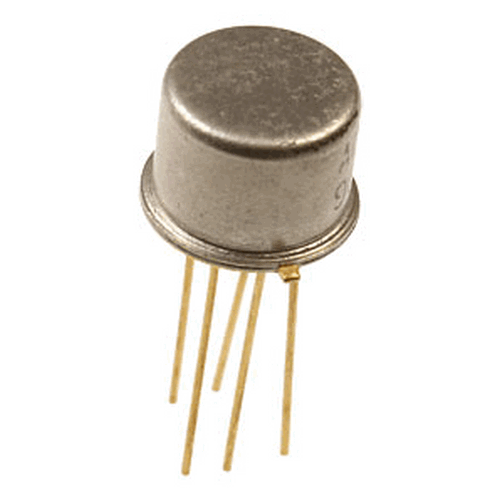

Выпускаются в пластмассовом корпусе.
Масса прибора не более 3 г.
Технические характеристики :
Входное напряжение -2,0 В.
Выходное остаточное напряжение - 4,0 В.
Ток утечки на выходе оптопары - 1 мкА.
Сопротивление изоляции оптопары - 0,1 ГОм.
Время нарастания выходного тока - 10 мкс.
Время спада выходного тока - 100 мкс.
Входной постоянный или средний ток - 15 мА.
Входной импульсный ток - 150 мА.
Входное обратное напряжение - XX В.
Выходное коммутируемое напряжение - 60 В.
Выходной ток - XX мА.
Напряжение изоляции - 500 В.
Рабочий диапазон температур окружающей среды - -45…+70 °C.
