Описание АОД109А оптопара диодная
АОД109А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
оптопара диодная АОД109А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АОД109А оптопара диодная:
АОД109А
Многоканальные оптоэлектронные приборы, состоящие из трёх отдельных оптопар.
Каждая оптопара образована излучающим диодом на основе соединения арсенид-галлий-алюминий и кремниевым фотодиодом.
Предназначены для использования в радиоэлектронной аппаратуре управления и устройствах автоматики для гальванической развязки электрических цепей.

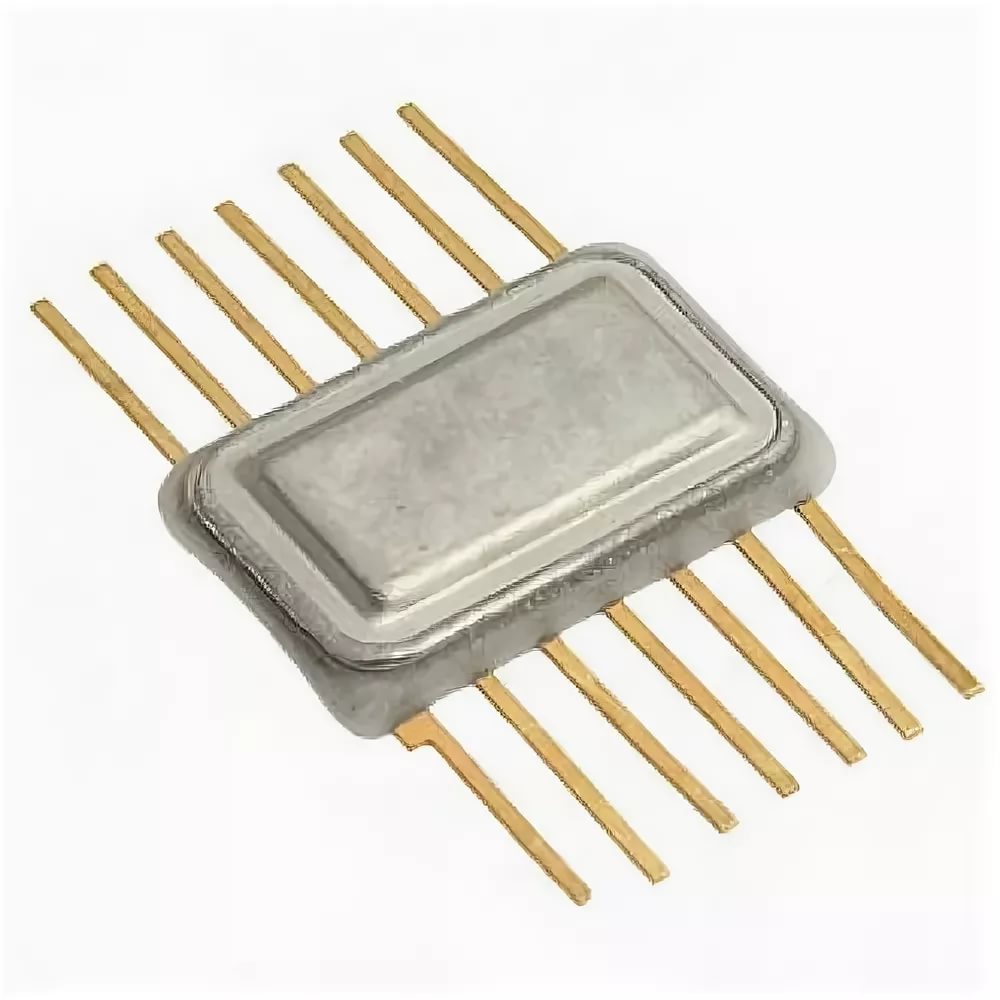

Выпускаются в металлокерамическом корпусе.
Масса прибора не более 0,49 г.
Некоторые электрические параметры.
- Входное напряжение при iвх=10 мА, не более ...... 1,5 В
- Коэффициент передачи тока при iвх=10 мА и uобр.вых=5 В, не менее:
- АОД109А, АОД109В, АОД109Г, АОД109Д, АОД109Е, АОД109Ж, АОД109И ...... 1,2%
- АОД109Б ...... 1%
- Ток утечки на выходе при iвх=0, и uобр.вых=35 В для
- АОД109А, АОД109Б, АОД109В, АОД109Г, АОД109Д, АОД109Е, АОД109Ж, АОД109И и при uобр.вых=8 В не более ...... 2 мкА
- Число каналов в оптопаре:
- АОД109А, АОД109Б ...... 3
- АОД109В, АОД109Г, АОД109Д ...... 2
- АОД109Е, АОД109Ж, АОД109И ...... 1
- Время нарастания и спада выходного импульса тока при iвх=10 мА и uобр.вых=10 В, не более:
- АОД109А, АОД109В, АОД109Г, АОД109Д, АОД109Е, АОД109Ж, АОД109И ...... 1 мкс
- АОД109Б ...... 0,5 мкс
- Сопротивление изоляции при напряжении между входом и выходом 100 В, не менее ...... 109 Ом
- Проходная емкость каждой оптопары и между оптопарами, не более ...... 2 пФ.
Предельные эксплуатационные данные.
- Обратное входное напряжение ...... 3,5 В
- Обратное выходное напряжение:
- АОД109А, АОД109В, АОД109Г, АОД109Д, АОД109Е, АОД109Ж, АОД109И ...... 40 В
- АОД109Б ...... 10 В
- Напряжение изоляции ...... 100 В
- Входной ток ...... 10 мА
- Температура окружающей среды ...... -60..+70 °С.
