Описание АОД101Б оптопара диодная


АОД101Б - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.

оптопара диодная АОД101Б широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики АОД101Б оптопара диодная:


АОД101Б
Оптопары диодные.
Образованы излучающим диодом на основе соединения арсенид-галлий-алюминий и кремниевым фотодиодом.

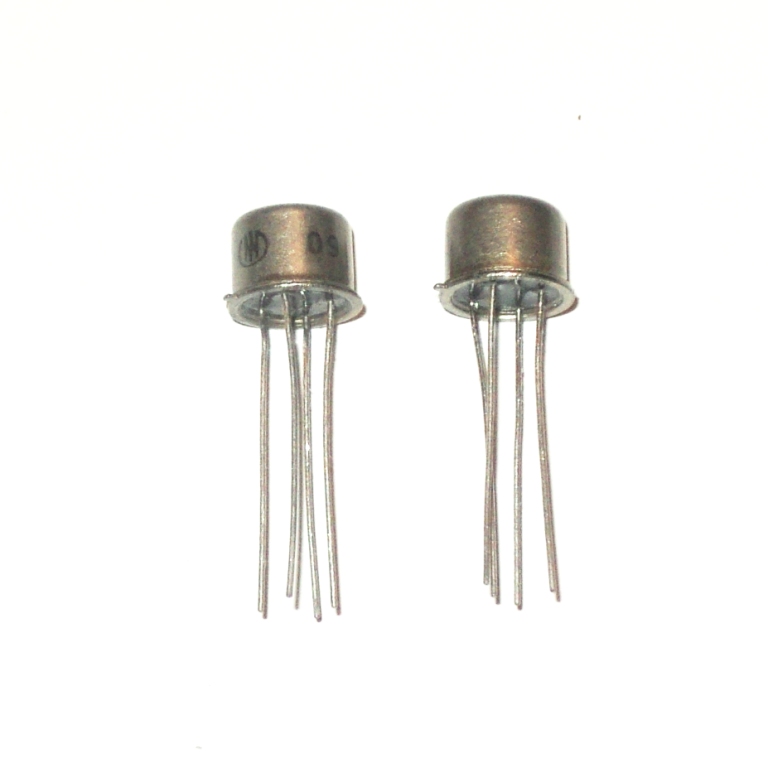

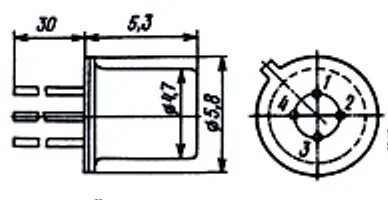

Предназначены для гальванической развязки электрических цепей между которыми осуществляется информационная связь. Выпускаются в металлическом корпусе.
Масса прибора не более 1,1 г.

Некоторые электрические параметры.
- Входное напряжение iвх=10мА, не более:
   - 3ОД101А, 3ОД101Б, 3ОД101В, 3ОД101Г, АОД101А, АОД101Б, АОД101В, АОД101Г ...... 1,5 В
   - АОД101Д ...... 1,8 В
- Коэффициент передачи тока при iвх=10мА, не менее:
   - 3ОД101А, АОД101А, АОД101Д ...... 1%
   - 3ОД101В, АОД101В ...... 1,2%
   - 3ОД101Б, 3ОД101Г, АОД101Б ...... 0,5%
   - АОД101Г ...... 0,7%
- Ток утечки на выходе при максимальном обратном напряжении, не более:
   - 3ОД101А, 3ОД101В, 3ОД101Г, АОД101А, АОД101В ...... 2 мкА
   - 3ОД101Б, АОД101Б ...... 8 мкА
   - АОД101Г ...... 10 мкА
   - АОД101Д ...... 5 мкА
- Время нарастания и спада выходного импульса при iвх=20 мА, не более:
   - 3ОД101А, АОД101А ...... 100 нс
   - АОД101Д ...... 250 нс
   - 3ОД101Б, 3ОД101Г, АОД101Б, АОД101Г ...... 500 нс
   - 3ОД101В, АОД101В ...... 1000 нс
- Сопротивление изоляции оптопары при напряжении между входом и выходом 100 В, не менее:
   - 3ОД101А, 3ОД101Б, 3ОД101В, 3ОД101Г, АОД101А, АОД101Б, АОД101В, АОД101Д ...... 109 Ом
   - АОД101Г ...... 109 Ом
- Проходная емкость, не более ...... 2 пф.

Предельные эксплуатационные данные.
- Обратное выходное напряжение:
   - 3ОД101А, 3ОД101В, АОД101А, АОД101В, АОД101Г, АОД101Д ...... 15 В
   - 3ОД101Б, АОД101Б ...... 100 В
   - 3ОД101Г 40 В
- Импульсное обратное выходное напряжение при tи 100 нс и q 2:
   - 3ОД101А, 3ОД101В ...... 20 В
   - 3ОД101Б ...... 120 В
   - 3ОД101Г ...... 60 В
- Обратное входное напряжение ...... 3,5 В
- Напряженно изоляции ...... 100 В
- Постоянный или средний входной ток ...... 20 мА
- Импульсный входной ток при tи 100 мкс ...... 100 мА
- Температура окружающей среды ...... -50..+70 °С.
