АЛ336И диод светоизлучающий

АЛ336И диод светоизлучающий

Характеристики

4830PWS0G

Описание

Описание АЛ336И диод светоизлучающий


АЛ336И - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.

диод светоизлучающий АЛ336И широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики АЛ336И диод светоизлучающий:


Диоды светоизлучающие АЛ336И, с рассеянным излучением, эпитаксиальные.
Изготовляются на основе соединений галлий–алюминий-мышьяк АЛ336А, АЛ336Б, АЛ336К и фосфида галлия АЛ336В, АЛ336Г, АЛ336Д, АЛ336Е, АЛ336Ж, АЛЗЗ6И.
Предназначены для визуальной индикации.
Выпускаются в пластмассовом корпусе с гибкими выводами.
Маркируются цветовыми точками на корпусе: АЛ336А - одной красной; АЛ336Б - двумя красными; АЛ336В - одной зеленой; АЛЗЗ6Г - двумя зелеными; АЛ336Д - одной желтой; АЛ336Е - двумя желтыми; АЛ336Ж - тремя желтыми; АЛЗЗ6И - одной белой: АЛ336К - одной черной.

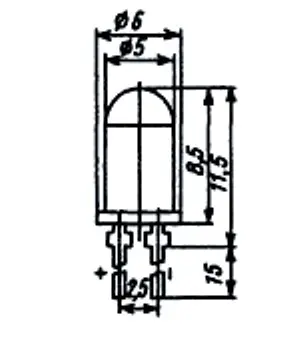

Полярность диодов АЛ336А, АЛ336Б и АЛ336К указывается на чертеже.
Диоды АЛ336В - АЛ336И имеют обратную полярность.
Масса диода не более 0,35 г.

Некоторые электрические и световые параметры:
Цвет свечения:
   - АЛ336А, АЛ336Б, АЛ336К - красный
   - АЛ336В, АЛ336Г, АЛ336И - зеленый
   - АЛ336Д, АЛ336Е, АЛ336Ж - желтый
Сила света при iпр=10 мА, не менее:
   - АЛ336А ...... 6 мкд
   - АЛ336Б, АЛ336И ...... 20 мкд
   - АЛ336В, АЛ336Д ...... 4 мкд
   - АЛ336Г, АЛ336Ж ...... 15 мкд
   - АЛ336Е ...... 10 мкд
   - АЛ336К ...... 40 мкд
Постоянное прямое напряжение при iпр=10 мА, не более:
   - АЛ336А, АЛ336Б, АЛ336К ...... 2 В
   - АЛ336В, АЛ336Г, АЛ336Д, АЛ336Е, АЛ336Ж, АЛ336И, АЛ336К ...... 2.8 В

Предельные эксплуатационные данные:
Постоянное обратное напряжение ...... 2 В
Постоянный прямой ток ...... 20 мА
Температура окружающей среды ...... -60..+70°С.
